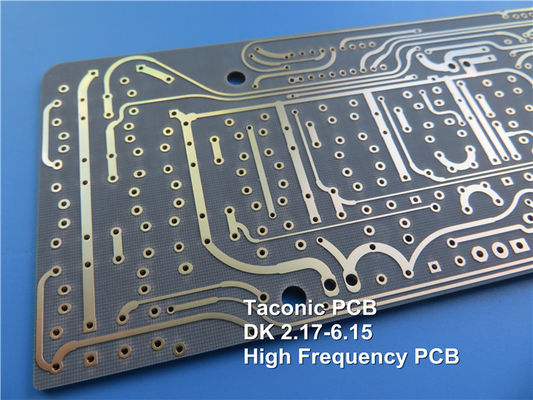

tacônicoPCB de RF feito emTLF-35 60 mil 1,524 mmCom ouro de imersãopara Mixer, Filtros e Acopladoresetc.
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
O TLF-35A é outro tipo de material de RF de baixo custo.É a melhor escolha para aplicações comerciais de microondas e radiofrequência de baixo custo e alto volume.TLF-35A tem excelente resistência à descamação para 1/2 onça e 1 onça de cobre (mesmo em comparação com materiais epóxi padrão), um aspecto crítico sempre que retrabalho é necessário.
A taxa de absorção de umidade ultrabaixa e o baixo fator de dissipação do TLF-35A minimizam a mudança de fase com a frequência.O TLF-35A é dimensionalmente estável devido ao uso de tecidos em seu design.Os materiais de base TLF-35A exibem inflamabilidade de V-0 e são testados de acordo com IPC-TM-650.
Ficha Técnica do Taconic TLF-35
| TLF-35-xxxx-A VALORES TÍPICOS |
| Propriedade |
Método de teste |
Unidades |
Valor |
Unidades |
Valor |
| Constante dielétrica em 1,9 GHz |
IPC-TM 650 2.5.5.5.1 Mod |
|
3,50±0,05 |
|
3,50±0,05 |
| Fator de dissipação em 1,9 GHz |
IPC-TM 650 2.5.5.5.1 Mod |
|
0,0016 |
|
0,0016 |
| Fator de dissipação em 10 GHz |
IPC-TM 650 2.5.5.5.1 Mod |
|
0,0022 |
|
0,0022 |
| Absorção de água |
IPC-TM 650 2.6.2.1 |
% |
0,03 |
% |
0,03 |
| Resistência à casca (1 onça de cobre) |
IPC-TM 650 2.4.8 |
Lbs./polegada linear |
10 |
M/mm |
1.8 |
| Resistividade volumétrica |
IPC-TM 650 2.5.17.1 |
Mohm.cm |
2,0 x 109 |
Mohm.cm |
2,0 x 109 |
| Resistividade superficial |
IPC-TM 650 2.5.17.1 |
Mohm |
3,0 x 108 |
Mohm |
3,0 x 108 |
| Resistência à Flexão no Comprimento |
IPC-TM 650 2.4.4 |
psi |
13.000 |
M/mm2 |
90 |
| Resistência à Flexão Transversal |
IPC-TM 650 2.4.4 |
psi |
13.000 |
M/mm2 |
90 |
| Condutividade térmica |
IPC-TM 650 2.4.50 |
W/m/K |
0,37 |
W/m/K |
0,37 |
| xy CTE(50-150℃) |
IPC-TM 650 2.4.41 |
ppm/℃ |
9-12 |
ppm/℃ |
9-12 |
| z CTE(50-150℃) |
IPC-TM 650 2.4.41 |
ppm/℃ |
80 |
ppm/℃ |
80 |
| Inflamabilidade |
UL-94 |
|
V-0 |
|
V-0
|
TFL-35A tem baixa constante dielétrica em 3,5 +/-0,05, baixo fator de dissipação em 0,002.
Os PCBs TLF-35 são uma opção econômica para uma ampla gama de aplicações, oferecendo excelente resistência ao descascamento, DF excepcionalmente baixo e baixa absorção de umidade.
Com sua alta confiabilidade térmica, os PCBs TLF-35 são a escolha ideal para uso em amplificadores de alta potência, TMAs, TMBs e LNAs.
Essas placas também são adequadas para uso em repetidores, onde seu baixo custo e desempenho confiável as tornam uma excelente escolha para amplificação e transmissão de sinal.
Os PCBs TLF-35 são comumente usados em componentes passivos, como filtros, acopladores, divisores, combinadores e misturadores, onde seu baixo DF e alta confiabilidade garantem o desempenho ideal do sinal.
Além disso, os PCBs TLF-35 são usados em scanners médicos devido à sua baixa absorção de umidade e alta confiabilidade térmica, tornando-os uma escolha ideal para uso em um ambiente clínico.
Os PCBs TLF-35 também são usados em aplicações de antenas, onde sua excelente resistência ao descascamento e baixo custo os tornam uma escolha popular para recepção e transmissão de sinal confiável.
Especificações PCB
| TAMANHO DO PCB |
165 x 50mm=1PCS |
| TIPO DE PLACA |
PCB de dupla face |
| Número de camadas |
2 camadas |
| Componentes de montagem em superfície |
SIM |
| Componentes do Furo Passante |
NÃO |
| EMPILHAMENTO DE CAMADAS |
cobre ------- 35um(1 oz)+camada superior da placa |
| TLF-35 1,524 mm |
| cobre ------- 35um(1oz) + placa BOT Layer |
| TECNOLOGIA |
|
| Traço mínimo e espaço: |
14 mil / 14 mil |
| Furos Mínimo / Máximo: |
0,4 mm / 2,5 mm |
| Número de furos diferentes: |
0 |
| Número de furos de perfuração: |
0 |
| Número de slots fresados: |
0 |
| Número de recortes internos: |
0 |
| Controle de Impedância: |
não |
| Número de dedo de ouro: |
0 |
| MATERIAL DA PLACA |
|
| Vidro Epóxi: |
TLF-35 1,524 mm |
| Folha final externa: |
1,5 onças |
| Folha final interna: |
N / D |
| Altura final do PCB: |
1,6 mm ±10% |
| REVESTIMENTO E REVESTIMENTO |
|
| Acabamento de superfície |
ouro de imersão |
| A máscara de solda aplica-se a: |
NÃO |
| Cor da Máscara de Solda: |
N / D |
| Tipo de máscara de solda: |
N / D |
| CONTORNO/CORTE |
Roteamento |
| MARCAÇÃO |
|
| Lado da Legenda do Componente |
N / D |
| Cor da Legenda do Componente |
branco |
| Nome ou logotipo do fabricante: |
Marcado na placa em uma ÁREA LIVRE condutora e legada |
| ATRAVÉS DA |
N / D |
| CLASSIFICAÇÃO DE INFLAMBILIDADE |
Aprovação UL 94-V0 MIN. |
| TOLERÂNCIA DE DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Revestimento da placa: |
0,0029" |
| Tolerância de perfuração: |
0,002" |
| TESTE |
Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA |
arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO |
Em todo o mundo, globalmente. |
