O dobro da placa do PWB de Rogers RO3035 RF tomou partido 30mil 0.762mm
  • Nome
  • Nome
  • Nome

O dobro da placa do PWB de Rogers RO3035 RF tomou partido 30mil 0.762mm

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-043.V1.0
Matéria-prima:
RO3035
Contagem da camada:
2 camadas
Espessura do PWB:
0.8mm
Tamanho do PWB:
140 x 52mm=20PCS
Peso de cobre:
0.5oz
Revestimento de superfície:
ouro da imersão
Destacar:

Placa do PWB de RO3035 RF

,

placa do PWB de 30mil RF

,

O dobro RO3035 tomou partido PWB

Descrição do produto

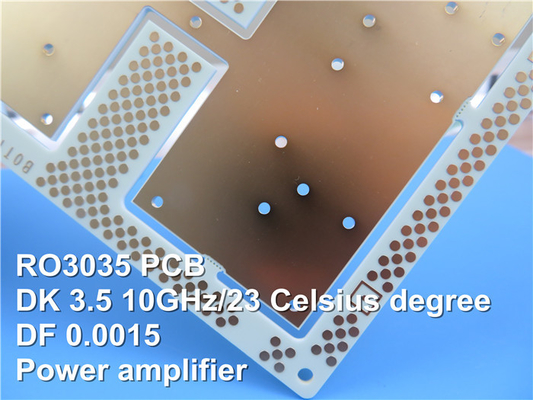

Rogers RO3035 30mil 0,762mm PCB de alta frequência DK3.5 RF PCB para datalink em sistemas de cabo

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Os materiais de circuito de alta frequência Rogers RO3035 são compostos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF.Foi projetado para oferecer excepcional estabilidade elétrica e mecânica a preços competitivos.As propriedades mecânicas são consistentes.Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar empenamentos ou problemas de confiabilidade.Os materiais RO3035 exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/℃.Esse coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com contração de corrosão típica, após corrosão e cozimento, de menos de 0,5 mils por polegada.O CTE do eixo Z é de 24 ppm/℃, o que oferece excepcional confiabilidade de furo passante revestido, mesmo em ambientes severos.



Folha de dados de Rogers 3035(RO3035)

Valor Típico RO3035
Propriedade RO3035 Direção Unidades Doença Método de teste
Constante Dielétrica, εProcesso 3,50±0,05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante Dielétrica,εDesign 3.6 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação, tanδ 0,0015 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε -45 Z ppm/℃ 10 GHz -50℃para 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,11
0,11		 x
Y		 mm/m COND A IPC-TM-650 2.2.4
Resistividade volumétrica 107   MΩ.cm COND A IPC 2.5.17.1
Resistividade superficial 107   MΩ COND A IPC 2.5.17.1
Módulo de Tração 1025
1006		 x
Y		 MPa 23℃ ASTM D 638
Absorção de umidade 0,04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico     j/g/k   Calculado
Condutividade térmica 0,5   P/M/K 50℃ ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288℃)		 17
17
24		 x
Y
Z		 ppm/℃ 23℃/50% UR IPC-TM-650 2.4.4.1
Td 500   ℃TGA   ASTM D 3850
Densidade 2.1   g/cm3 23℃ ASTM D 792
Força da Casca de Cobre 10.2   Ib/pol. 1oz,EDC após o flutuador de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Compatível com processos sem chumbo Sim



Aplicações típicas:

1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Datalink em sistemas de cabo

4) Satélites de transmissão direta

5) Antenas de satélite de posicionamento global

6) Patch antena para comunicações sem fio

7) Amplificadores de potência e antenas

8) Painéis traseiros de energia

9) Leitores de medidores remotos



O dobro da placa do PWB de Rogers RO3035 RF tomou partido 30mil 0.762mm 0



Especificações PCB

TAMANHO DO PCB 140 x 52mm=20PCS
TIPO DE PLACA PCB de dupla face
Número de camadas 2 camadas
Componentes de montagem em superfície SIM
Componentes do Furo Passante SIM
EMPILHAMENTO DE CAMADAS cobre ------- 18um(0,5 onças)+camada superior da placa
RO3035 0,762mm
cobre ------- 18um(0,5 oz) + placa BOT Layer
TECNOLOGIA
Traço mínimo e espaço: 4 mil / 4 mil
Furos Mínimo / Máximo: 0,5 mm / 5,0 mm
Número de furos diferentes: 11
Número de furos de perfuração: 125
Número de slots fresados: 0
Número de recortes internos: 0
Controle de Impedância: não
Número de dedo de ouro: 0
MATERIAL DA PLACA
Vidro Epóxi: RO3035 0,762 mm
Folha final externa: 1 onça
Folha final interna: N / D
Altura final do PCB: 0,8 mm ± 0,1 mm
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície ouro de imersão
A máscara de solda aplica-se a: N / D
Cor da Máscara de Solda: N / D
Tipo de máscara de solda: LPSM
CONTORNO/CORTE Roteamento
MARCAÇÃO
Lado da Legenda do Componente N / D
Cor da Legenda do Componente N / D
Nome ou logotipo do fabricante: N / D
ATRAVÉS DA Furo revestido (PTH), tamanho mínimo de 0,5 mm.
CLASSIFICAÇÃO DE INFLAMBILIDADE Aprovação UL 94-V0 MIN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço: 0,0059"
Revestimento da placa: 0,0029"
Tolerância de perfuração: 0,002"
TESTE Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO Em todo o mundo, globalmente.
