Placa do PWB de Rogers 3035 60mil 1.524mm RF para leitores de medidor remotos

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-044.V1.0

Matéria-prima:

RO3035

Contagem da camada:

2 camadas

Espessura do PWB:

1.6mm

Tamanho do PWB:

100 x 100mm=6PCS

Peso de cobre:

0.5oz

Revestimento de superfície:

Ouro da imersão

Destacar:

placa do PWB de 60mil RF

placa do PWB de 1.524mm RF

Descrição do produto

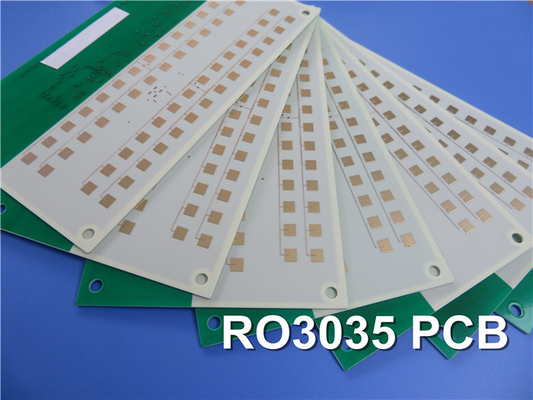

Rogers PCB feito em RO3035 60mil 1.524mm DK3.5 com imersão em ouro para leitores de medidores remotos

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os materiais de circuito de alta frequência Rogers RO3035 são compostos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF.Foi projetado para oferecer excepcional estabilidade elétrica e mecânica a preços competitivos.As propriedades mecânicas são consistentes.Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar empenamentos ou problemas de confiabilidade.Os materiais RO3035 exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/℃.Esse coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com contração de corrosão típica, após corrosão e cozimento, de menos de 0,5 mils por polegada.O CTE do eixo Z é de 24 ppm/℃, o que oferece excepcional confiabilidade de furo passante revestido, mesmo em ambientes severos.

Aplicações típicas:

1) Sistemas de telecomunicações celulares

2) Satélites de transmissão direta

3) Patch antena para comunicações sem fio

4) Painéis traseiros de energia

Especificações PCB

TAMANHO DO PCB	100 x 100mm=6PCS
TIPO DE PLACA	PCB de dupla face
Número de camadas	2 camadas
Componentes de montagem em superfície	SIM
Componentes do Furo Passante	SIM
EMPILHAMENTO DE CAMADAS	cobre ------- 18um(0,5 onças)+camada superior da placa
	RO3035 1,524mm
	cobre ------- 18um(0,5 oz) + placa BOT Layer
TECNOLOGIA
Traço mínimo e espaço:	14 mil / 14 mil
Furos Mínimo / Máximo:	0,4 mm / 4,0 mm
Número de furos diferentes:	1
Número de furos de perfuração:	1
Número de slots fresados:	0
Número de recortes internos:	0
Controle de Impedância:	não
Número de dedo de ouro:	0
MATERIAL DA PLACA
Vidro Epóxi:	RO3035 1,524mm
Folha final externa:	1 onça
Folha final interna:	N / D
Altura final do PCB:	1,6 mm ± 0,16 mm
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície	ouro de imersão
A máscara de solda aplica-se a:	N / D
Cor da Máscara de Solda:	N / D
Tipo de máscara de solda:	N / D
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da Legenda do Componente	N / D
Cor da Legenda do Componente	N / D
Nome ou logotipo do fabricante:	N / D
ATRAVÉS DA	Furo revestido (PTH), tamanho mínimo de 0,4 mm.
CLASSIFICAÇÃO DE INFLAMBILIDADE	Aprovação UL 94-V0 MIN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço:	0,0059"
Revestimento da placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

Placa do PWB de Rogers 3035 60mil 1.524mm RF para leitores de medidor remotos 0

Folha de dados de Rogers 3035(RO3035)

Valor Típico RO3035
Propriedade	RO3035	Direção	Unidades	Doença	Método de teste
Constante Dielétrica, εProcesso	3,50±0,05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante dielétrica, εDesign	3.6	Z		8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação, tanδ	0,0015	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε	-45	Z	ppm/℃	10 GHz -50℃para 150℃	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0,11 0,11	x Y	mm/m	COND A	IPC-TM-650 2.2.4
Resistividade volumétrica	107		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade superficial	107		MΩ	COND A	IPC 2.5.17.1
Módulo de Tração	1025 1006	x Y	MPa	23℃	ASTM D 638
Absorção de umidade	0,04		%	D48/50	IPC-TM-650 2.6.2.1
Calor específico			j/g/k		Calculado
Condutividade térmica	0,5		P/M/K	50℃	ASTM D 5470
Coeficiente de expansão térmica (-55 a 288℃)	17 17 24	x Y Z	ppm/℃	23℃/50% UR	IPC-TM-650 2.4.4.1
Td	500		℃TGA		ASTM D 3850
Densidade	2.1		g/cm³	23℃	ASTM D 792
Força da Casca de Cobre	10.2		Ib/pol.	1oz,EDC após o flutuador de solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Compatível com processos sem chumbo	Sim
