Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RO3010 | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 0.8mm | Tamanho do PWB: | 100 x 100mm=1PCS |
| Máscara da solda: | Verde | Silkscreen: | Branco |
| Peso de cobre: | 0.5oz | Revestimento de superfície: | Ouro da imersão |
| Realçar: | placa do PWB da micro-ondas 25mil,placa do PWB da micro-ondas de 0.635mm,PWB da micro-ondas de 25mil RF |
||

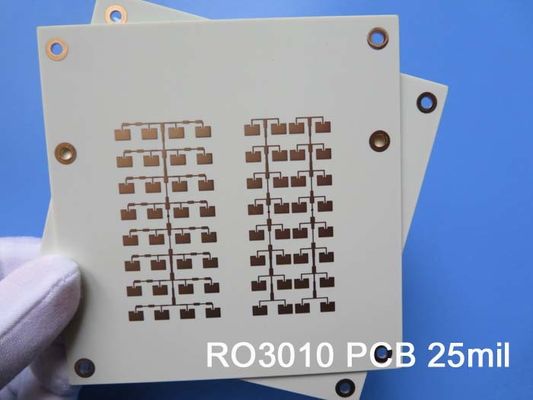

Rogers Microwave PCB feito em RO3010 25mil 0,635mm DK10.2 com ouro para patch antena para comunicações sem fio
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os materiais do circuito de alta frequência Rogers RO3010 são compostos de PTFE preenchidos com cerâmica destinados ao uso em aplicações comerciais de micro-ondas e RF.Foi projetado para oferecer excepcional estabilidade elétrica e mecânica a preços competitivos.As propriedades mecânicas são consistentes.Isso permite que o projetista desenvolva projetos de placas multicamadas sem encontrar empenamentos ou problemas de confiabilidade.Os materiais RO3010 exibem um coeficiente de expansão térmica (CTE) nos eixos X e Y de 17 ppm/℃.Esse coeficiente de expansão é compatível com o do cobre, o que permite que o material exiba excelente estabilidade dimensional, com contração de corrosão típica, após corrosão e cozimento, de menos de 0,5 mils por polegada.O CTE do eixo Z é de 24 ppm/℃, o que oferece excepcional confiabilidade de furo passante revestido, mesmo em ambientes severos.
Aplicações típicas:
1) Radar automotivo
2) Sistemas de telecomunicações celulares
3) Datalink em sistemas de cabo
4) Satélites de transmissão direta
5) Antenas de satélite de posicionamento global
6) Patch antena para comunicações sem fio
7) Amplificadores de potência e antenas
8) Painéis traseiros de energia
9) Leitores de medidores remotos
Especificações PCB
| TAMANHO DO PCB | 100 x 100mm=1PCS |
| TIPO DE PLACA | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes de montagem em superfície | SIM |
| Componentes do Furo Passante | SIM |
| EMPILHAMENTO DE CAMADAS | cobre ------- 18um(0,5 onças)+camada superior da placa |
| RO3010 0,635 mm | |
| cobre ------- 18um(0,5 oz) + placa BOT Layer | |
| TECNOLOGIA | |
| Traço mínimo e espaço: | 6 mil / 6 mil |
| Furos Mínimo / Máximo: | 0,3 mm / 1,5 mm |
| Número de furos diferentes: | n / D |
| Número de furos de perfuração: | n / D |
| Número de slots fresados: | 0 |
| Número de recortes internos: | 0 |
| Controle de Impedância: | não |
| Número de dedo de ouro: | 0 |
| MATERIAL DA PLACA | |
| Vidro Epóxi: | RO3010 0,635mm |
| Folha final externa: | 1oz |
| Folha final interna: | N / D |
| Altura final do PCB: | 0,8 mm ± 0,1 mm |
| REVESTIMENTO E REVESTIMENTO | |
| Acabamento de superfície | ouro de imersão |
| A máscara de solda aplica-se a: | Parte inferior, mínimo de 12 mícrons |
| Cor da Máscara de Solda: | Verde, PSR-2000GT600D, Taiyo fornecido. |
| Tipo de máscara de solda: | LPSM |
| CONTORNO/CORTE | Roteamento |
| MARCAÇÃO | |
| Lado da Legenda do Componente | Fundo |
| Cor da Legenda do Componente | Branco, IJR-4000 MW300, marca Taiyo |
| Nome ou logotipo do fabricante: | Marcado na placa em uma ÁREA LIVRE condutora e legada |
| ATRAVÉS DA | N / D |
| CLASSIFICAÇÃO DE INFLAMBILIDADE | Aprovação UL 94-V0 MIN. |
| TOLERÂNCIA DE DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Revestimento da placa: | 0,0029" |
| Tolerância de perfuração: | 0,002" |
| TESTE | Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
Folha de dados de Rogers 3010(RO3010)
| Valor Típico RO3010 | |||||
| Propriedade | RO3010 | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, εProcesso | 10,2±0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Linha de tiras presa | |
| Constante dielétrica, εDesign | 11.2 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | -395 | Z | ppm/℃ | 10 GHz -50℃para 150℃ | IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional | 0,35 0,31 |
x Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistividade volumétrica | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistividade superficial | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Módulo de Tração | 1902 1934 |
x Y |
MPa | 23℃ | ASTM D 638 |
| Absorção de umidade | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0,8 | j/g/k | Calculado | ||
| Condutividade térmica | 0,95 | P/M/K | 50℃ | ASTM D 5470 | |
| Coeficiente de expansão térmica (-55 a 288℃) |
13 11 16 |
x Y Z |
ppm/℃ | 23℃/50% UR | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃TGA | ASTM D 3850 | ||
| Densidade | 2.8 | g/cm3 | 23℃ | ASTM D 792 | |
| Força da Casca de Cobre | 9.4 | Ib/pol. | 1oz,EDC após o flutuador de solda | IPC-TM 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Compatível com processos sem chumbo | Sim | ||||
