PCB de alta frequência RogersFeito emTR/duróide 5870com Revestimento 10mil, 20mil, 31mil e 62mil com Ouro de Imersão

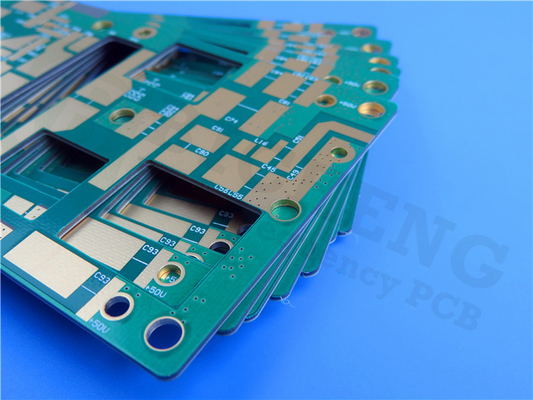

(PCB são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Olá pessoal,
Hoje, apresentamos PCB de alta frequência construída em laminados RT/duroid 5870.
Rogers RT/duroid 5870 é um composto de PTFE reforçado com microfibra de vidro da Rogers Corporation, projetado para aplicações exatas de stripline e microstrip circuito.
Vamos ver as razões para usar o material RT/duroid 5870.
1) As microfibras orientadas aleatoriamente resultam em uniformidade constante dielétrica excepcional.
2) A constante dielétrica dos laminados RT/duroid 5870 é uniforme de painel para painel e é constante em uma ampla faixa de frequência.
3) Seu baixo fator de dissipação estende a utilidade dos laminados RT/duroid 5870 para banda Ku e superiores.
4) Projetado para aplicação em microstrip e stripline
NossoCapacidade de PCB(RT/duróide 5870)
| Capacidade de PCB |
| Material PCB: |
Compostos de PTFE reforçados com microfibra de vidro |
| Designador: |
RT/duróide 5870 |
| Constante dielétrica: |
2,33 ±0,02 (processo) |
| 2.33 (projeto) |
| Contagem de camadas: |
1 camada, 2 camadas, multicamadas, tipo híbrido (misto) |
| Peso de cobre: |
0,5 onças (17 µm), 1 onça (35 µm), 2 onças (70 µm) |
| Espessura do PCB: |
10mil (0,254mm), 20mil (0,508mm) |
| 31mil (0,787mm), 62mil (1,575mm) |
| Tamanho do PCB: |
≤400 mm x 500 mm |
| Máscara de solda: |
Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: |
Cobre nu, HASL, ENIG, estanho de imersão, OSP. |
| |
|
RT/duroid 5870 é frequentemente usado em PCB de dupla face, PCB multicamadas e PCB híbrido. Está disponível em uma variedade de espessuras para PCB de dupla face, como 10mil, 20mil, 31mil e 62mil. Os acabamentos de superfície são cobre puro, HASL, ENIG, dente de imersão e OSP como opção.
As aplicações típicas são
- circuitos microstrip e stripline
-antena de banda larga de companhia aérea comercial
-sistemas de radar
- aplicações de ondas milimétricas
-antena de rádio digital ponto a ponto, etc.
A cor básica do PCB RT/duroid 5870 é preta.
Apêndice: Propriedades do RT/duroid 5870
| Valor típico de RT/duroid 5870 |
| Propriedade |
RT/duróide 5870 |
Direção |
Unidades |
Doença |
Método de teste |
| Constante Dielétrica, εProcesso |
2.33
2,33±0,02 especificações. |
Z |
N / D |
C24/23/50
C24/23/50 |
1MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dielétrica, εDesign |
2.33 |
Z |
N / D |
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de Dissipação, tanδ |
0,0005
0,0012 |
Z |
N / D |
C24/23/50
C24/23/50 |
1MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
-115 |
Z |
ppm/℃ |
-50℃a 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
2x107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D257 |
| Resistividade de Superfície |
3x107 |
Z |
Mohm |
C/96/35/90 |
ASTM D257 |
| Calor Específico |
0,96(0,23) |
N / D |
j/g/k
(cal/g/c) |
N / D |
Calculado |
| Módulo de tração |
Teste a 23℃ |
Teste a 100℃ |
N / D |
MPa(kpsi) |
UM |
ASTM D638 |
| 1300(189) |
490(71) |
X |
| 1280(185) |
430(63) |
S |
| Estresse final |
50(7,3) |
34(4,8) |
X |
| 42(6.1) |
34(4,8) |
S |
| Tensão Final |
9,8 |
8.7 |
X |
% |
| 9,8 |
8.6 |
S |
| Módulo Compressivo |
1210(176) |
680(99) |
X |
MPa(kpsi) |
UM |
ASTM D695 |
| 1360(198) |
860(125) |
S |
| 803(120) |
520(76) |
Z |
| Estresse final |
30(4,4) |
23(3.4) |
X |
| 37(5.3) |
25(3,7) |
S |
| 54(7,8) |
37(5.3) |
Z |
| Tensão Final |
4 |
4.3 |
X |
% |
| 3.3 |
3.3 |
S |
| 8.7 |
8,5 |
Z |
| Absorção de umidade |
0,02 |
N / D |
% |
0,62"(1,6 mm) D48/50 |
ASTM D570 |
| Condutividade Térmica |
0,22 |
Z |
S/m/k |
80°C |
ASTM C518 |
| Coeficiente de Expansão Térmica |
22
28
173 |
X
S
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N / D |
℃ TGA |
N / D |
ASTM D3850 |
| Densidade |
2.2 |
N / D |
g/cm3 |
N / D |
ASTM D792 |
| Casca de Cobre |
27,2(4,8) |
N / D |
Pli(N/mm) |
Folha EDC de 1 onça (35 mm)
depois da flutuação da solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
N / D |
N / D |
N / D |
UL 94 |
| Compatível com processo sem chumbo |
Sim |
N / D |
N / D |
N / D |
N / D |
Somos especializados em fornecer protótipos, pequenos lotes e serviços de produção em massa.
Se você tiver alguma dúvida, não hesite em nos contatar.
Obrigado pela sua leitura.
