PCB CLTE-MW Pura Ouro de 2 Camadas Máscara de Solda Verde Legenda Branca

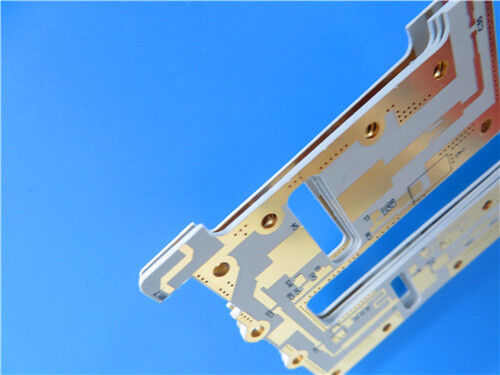

Esta placa de circuito impresso rígida CLTE-MW™ personalizada de 2 camadas é uma placa de circuito de RF de alta frequência ultrafina construída em substrato compósito de PTFE reforçado com vidro tecido e preenchido com cerâmica. Com acabamento superficial de ouro puro e tolerância dimensional rigorosa, a placa é construída com uma espessura final de apenas 0,2 mm. Ela usa um núcleo CLTE-MW de 0,102 mm com cobre de 35 μm em ambas as camadas e não contém vias cegas. Fabricada de acordo com os padrões de qualidade IPC-Classe-2, ela passa por testes elétricos de 100% antes do envio. Arquivos Gerber RS-274-X são aceitos para produção, e entrega mundial está disponível.

Especificações da PCB

Pilha da PCB-para cima

Estatísticas da PCB

Introdução ao Laminado CLTE-MW™

Os laminados CLTE-MW™ são compósitos de PTFE preenchidos com cerâmica e reforçados com vidro tecido, desenvolvidos como um substrato de alto desempenho e custo-benefício para designers de RF. Adequado para projetos com restrições de espessura mecânica ou elétrica, esta série de materiais oferece sete espessuras de núcleo padrão de 3 mils a 10 mils, suportando espaçamento ideal sinal-terra para circuitos 5G e de ondas milimétricas. Múltiplas opções de folha de cobre estão disponíveis, incluindo laminado enrolado, ED com tratamento reverso e ED padrão; folha resistiva e placa de metal podem ser fornecidas mediante solicitação.

O reforço de vidro espalhado mais alta carga de enchimento reduz os efeitos do tecido de vidro na propagação de ondas eletromagnéticas, mantendo excelente estabilidade dimensional.

Recursos do Material

• Baixa tangente de perda de 0,0015 a 10 GHz
• Baixo CTE no eixo Z de 30 ppm/°C
• Condutividade térmica de 0,42 W/(m·K)
• Classificação de inflamabilidade UL94 V-0
• Baixa absorção de umidade de 0,03%
• Alta rigidez dielétrica de 630 V/mil

Benefícios do Núcleo

• Permite projetos de circuito de RF com baixa perda
• Excelente confiabilidade de furos passantes (PTH)
• Dissipação de calor eficaz para layouts exigentes
• Aprovado para aplicações eletrônicas comerciais
• Desempenho mecânico estável sob estresse térmico

Opções de Materiais Padrão CLTE-MW™

Aplicações Típicas

Esta PCB rígida CLTE-MW™ de 2 camadas atende a várias indústrias de alta frequência:

• Comunicações Comerciais e Aviação
• Aplicações Militares e Aeroespaciais
• Redes de Alimentação de Micro-ondas
• Estruturas Eletrônicas Sensíveis à Fase
• Sistemas de Comunicação por Satélite
• Componentes Passivos (acopladores, filtros e baluns)

Resumo

Esta PCB rígida CLTE-MW™ personalizada de 2 camadas combina construção ultrafina e substrato de PTFE de baixa perda para oferecer desempenho de RF estável. Fabricada de acordo com os padrões IPC-Classe-2 e totalmente testada eletricamente antes do envio, a placa com acabamento em ouro puro é uma solução confiável para eletrônicos de ondas milimétricas, satélite e aeroespaciais, disponível para clientes globais.
