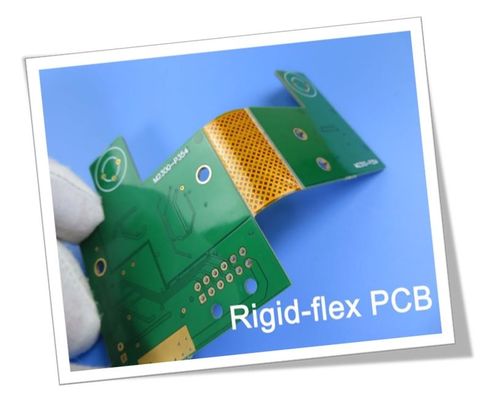

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-343.V1.0
Matéria-prima:
Fibra de vidro do Polyimide e da cola Epoxy
Contagem da camada:
4 camadas, multilayer
Espessura do PWB:
0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
ENIG, lata da imersão, OSP, etc….
Destacar:

PWB rígido do cabo flexível de 2.0mm

,

PWB rígido do cabo flexível de 6 camadas

,

2.0mm PWB de 6 camadas

Descrição do produto

Dobre/PWB rígido construído no Polyimide e no FR-4 com prata do ouro da imersão ou da imersão ou lata da imersão para câmaras de vídeo

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos.

Hoje, nós estamos falando sobre o PWB do rígido-cabo flexível.

Um PWB do rígido-cabo flexível é uma combinação de placas rígidas e os circuitos flexíveis, a última criação flexível interconectam entre as placas rígidas a que são laminados por meio das dobras bond. Como o seguinte diagrama é o desenho do rígido-cabo flexível.

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda 0

Ambas as extremidades são placa rígida, circuito flexível estão no meio.

O circuito flexível é fabricado separadamente e ligado às placas rígidas, ou simetricamente, isto é, no meio das placas rígidas, ou assimetricamente, isto é, ao lado exterior das placas rígidas a ser interconectadas.

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda 1

Chapear-através dos furos são fornecidos nas seções rígidas do PWB do rígido-cabo flexível para estabelecer a conexão elétrica entre o circuito flexível e os circuitos eletrônicos das placas rígidas. Os processos são similares àqueles usados ao fabricar placas multilayer rígidas.

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda 2

Em seguida vindo acima, deixe-nos olhar duas amostras do PWB.

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda 3

Primeiro é uma placa cabo-rígida de 4 camadas. O circuito flexível está no meio, e os dois lados são placa rígida e estrutura simétrica. A máscara da solda é verde e a superfície é tratada com o ouro.

PWB rígido do cabo flexível de 2.0mm PWB de 6 camadas com máscara verde da solda 4

A segunda amostra é uma placa cabo-rígida de 6 camadas. A primeira camada e a segunda camada são a placa flexível, situada na parte superior da placa cabo-rígida. A placa flexível e a placa rígida são em 1080 prepeg conectado, e a terceira camada à sexta camada são a placa rígida. O que nós usamos é FR-4 de ITEQ Empresa: IT-180A. A camada interna é 0.5OZ, a camada exterior é 1OZ, a espessura terminada inteira da placa é 1.5mm, e o revestimento de superfície é ouro da imersão.

Capacidade do PWB (PWB do Rígido-cabo flexível)
Material do PWB: Fibra de vidro do Polyimide e da cola Epoxy
Designação: PI+FR4
Contagem da camada: 4 camadas, multilayer
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
1.8mm, 2.0mm
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: ENIG, lata da imersão, OSP, etc….

As matérias primas principais são polyimide e FR-4, escalas de cobre 0.5oz da espessura a 2oz, espessura do PWB é até 2.0mm e tamanho máximo dentro de 400X 500mm.

o PWB Cabo-rígido contém a área flexível e a área rígida, que é da grande ajuda para salvar o espaço interno do produto, para reduzir o volume do produto acabado e para melhorar o desempenho do produto.

Apêndice: Nossa capacidade 2021 de FPC

Não. Especificações Capacidades
1 Tipo da placa Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível
2 Matéria-prima PI, ANIMAL DE ESTIMAÇÃO
3 Peso de cobre 0.5oz, 1oz, 2oz
4 Tamanho máximo do diodo emissor de luz 250 x 5000mm
5 Tamanho máximo geral 250 x 2000mm
6 Espessura da placa 0.03mm-3.0mm
7 Tolerância da espessura ±0.03mm
8 Furo de broca de Mininum 0.05mm
9 Furo de broca máximo 6.5mm
10 Tolerância do furo de broca ±0.025mm
11 Espessura da parede do furo ≧ 8 um
12 Trilha/Gap mínimos da única placa da camada 0.025/0.03mm
13 Trilha/Gap mínimos da dupla camada e da placa Multilayer 0.03/0.040mm
14 Gravando a tolerância ±0.02mm
15 Largura mínima da legenda de seda ≧ 0.125mm
16 Heigh mínimo da legenda de seda ≧0.75mm
17 Distância da legenda a acolchoar ≧0.15mm
18 Distância da máscara de abertura da solda da broca Coverlay a seguir ≧0.03mm
19 Distância da máscara de abertura da solda de perfurar Coverlay para seguir ≧0.03mm
20 Espessura do níquel da imersão 100-300u”
21 Espessura do ouro da imersão 1-3u”
22 Thicnkess da lata da imersão 150-400u”
23 Almofada de teste elétrica mínima 0.2mm
24 Tolerância mínima do esboço (perfurador normal do molde de aço) ±0.1mm
25 Tolerância mínima do esboço (perfurador do molde de aço da precisão) ±0.05mm
26 Raio de Mininum do ângulo chanfrado (esboço) 0.2mm
27 Material de Stiffner PI, FR-4, 3M Adhesive, ANIMAL DE ESTIMAÇÃO, chapa de aço
28 RoHs Sim
29 Cor da máscara da solda Amarelo, branco, preto, verde
