PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-253.V1.0
Matéria-prima:
Polyimide
Contagem da camada:
2 camadas
Espessura do PWB:
0.15mm
Coverlay:
Amarelo
Silkscreen:
Branco
Peso de cobre:
1oz
Revestimento de superfície:
Ouro da imersão
Destacar:

PCB flexível de dupla camada

,

Mascarinha Amarela PCB flexível

Descrição do produto

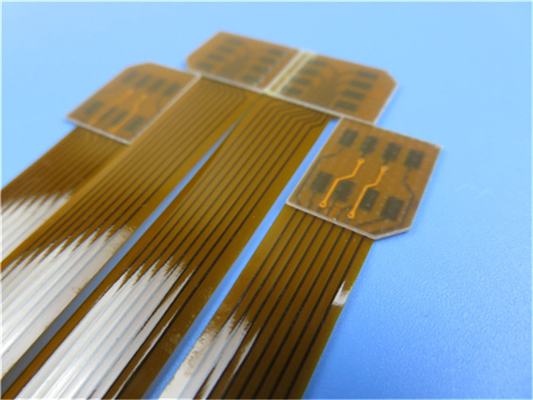

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação do dispositivo análogo. É uma placa de 2 camadas em 0.15mm densamente. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O ouro da imersão é aplicado nas almofadas. O reforçador é aplicado na divisória do conector.

Folha do parâmetro e de dados

Número de camadas 2
Tipo da placa Flexbile cirucit
Espessura da placa 0.15mm +/--10%
Material da placa Polyimide (PI) 25um
Fornecedor material da placa ITEQ
Valor do Tg do material da placa 60℃
Espessura do Cu de PTH ≥20 um
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu 35 um (1oz)
Cor de Coverlay Amarelo
Número de Coverlay 2
Espessura de Coverlay 25 um
Reforçador 200 um
Tipo de tinta do Silkscreen IJR-4000 MW300
Fornecedor do Silkscreen TAIYO
Cor do Silkscreen Branco
Número de Silkscreen 2
Traço de Mininum (mil.) 4 mil.
Gap mínimo (mil.) 4 mil.
Revestimento de superfície Ouro da imersão
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela 0

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

Controllability do projeto elétrico do parâmetro

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Foco no ponto baixo à produção de volume média

Aplicações

Interruptor de fita fina, placa do cabo flexível da antena do telefone celular, placa do cabo flexível da navegação de GPS do automóvel

Reforçador

Em muitas aplicações onde há uns componentes soldados, as placas flexíveis exigem reforçadores externos (reforçador, igualmente conhecido como a placa de reforço) para o apoio externo. Os materiais do reforçador são PI ou filme de poliéster, fibra de vidro, materiais de polímero, folha de aço, calço de alumínio e assim por diante.

(1) PI ou poliéster

O PI e os filmes de poliéster são materiais de uso geral do reforçador para a placa de circuito flexível. A espessura de uso geral é 125μm (5mil), alguma dureza pode ser obtida.

(2) fibra de vidro

Fibra de vidro (tais como FR-4), que são igualmente materiais de uso geral para reforçadores. O reforçador do vidro de fibra tem uma dureza mais alta do que aquele do PI ou do poliéster, usado onde as exigências do chicote de fios são mais altas. A escala da espessura é tipicamente 125μm (5mil) a 3.175mm (125mils). Contudo, seu processamento é relativamente difícil do que o PI, e não pode ser um material da posição para fábricas de algum FPC.

polímero (de 3)

O polímero, tal como o plástico, etc. é usado igualmente como reforçadores.

Sua absorção de água é baixa, com resistência de alta pressão e de alta temperatura.

(4) folha de aço, calço de alumínio

A dureza do apoio da folha de aço, o calço de alumínio é alta, o calor pode igualmente ser dissipada. A dissipação da dureza ou de calor no projeto é o maior preocupação.

Mais exposições do reforçador FR-4

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela 1

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela 2

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e máscara amarela 3
