PWB de alta frequência construído em placas de circuito de cobre pesadas duplas da camada PTFE de 1.5mm (Teflon)

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-098.V1.0

Material Básico:

Série de PTFE F4B

Contagem de camadas:

1 camada, 2 camadas, tipo Multilayer, híbrido

Espessura da PCB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.

Tamanho da placa de circuito impresso:

≤400 mm x 500 mm

Peso de cobre:

0,5 onças, 1 onça, 2 onças, 3 onças

Acabamento de superfície:

Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Destacar:

3oz PWB do cobre F4B

PWB DE PTFE F4B

3oz PWB do cobre PTFE

Descrição do produto

Camada DuplaPCB de alta frequênciaConstruídoSobrePTFE de 1,5 mm (Teflon) com3 onças de cobree ouro de imersão

(PCB são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Olá a todos,

Hoje falamos sobre um tipo de placa de circuito de alta frequência F4B.

O material de alta frequência da série F4B é principalmente tecido de fibra de vidro PTFE e tecido de fibra de vidro PTFE preenchido com cerâmica, etc. É uma série de materiais de alta frequência da marca chinesa, que é barato em preço e estável em qualidade. É amplamente aplicado a radar, navegação, comunicação por satélite, comunicações 4G, comunicações 5G e similares.

Especificações de PCB
Contagem de camadas:	Dupla face
Matéria-prima:	F4B DK2.65
Dimensão:	210x115mm
Espessura acabada	1,6mm ±10%
Peso de cobre acabado:	3 onças
SMBC:	Não
Acabamento de superfície:	Ouro de imersão

As principais especificações desta placa são placas dupla-face, o substrato é F4B, DK em 2,65, 210 mm de comprimento por 115 mm de largura, 1,6 mm de espessura com acabamento, cobre acabado 3 onças, sem máscara de solda, sem serigrafia e o acabamento da superfície é ouro de imersão.

Vamos ver a pilha.

PWB de alta frequência construído em placas de circuito de cobre pesadas duplas da camada PTFE de 1.5mm (Teflon) 0

A camada superior e a camada inferior têm acabamento em cobre de 3 onças. O material dielétrico F4B está no meio de 2 camadas de cobre, apresentando constante dielétrica de 2,65.

PWB de alta frequência construído em placas de circuito de cobre pesadas duplas da camada PTFE de 1.5mm (Teflon) 1

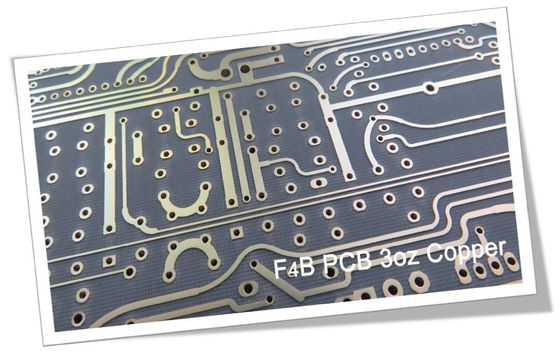

Pela foto desta prancha, o trilho é mais grosso que as pranchas normais; o acabamento superficial é ouro de imersão e sem máscara de solda e serigrafia.

Capacidade de PCB
Material PCB:	PTFE
Código:	Série F4B
Constante dielétrica:	2,2, 2,55 e 2,65
Constante dielétrica:	2,17, 2,45, 2,75 e 3,0
Contagem de camadas:	1 camada, 2 camadas, multicamadas, tipo híbrido
Peso de cobre:	0,5 onças, 1 onça, 2 onças, 3 onças
Espessura do PCB:	0,17 mm, 0,25 mm, 0,5 mm, 0,8 mm, 1,0 mm,
Espessura do PCB:	1,5 mm, 2,0 mm, 3,0 mm, 4,0 mm e 5,0 mm, etc.
Tamanho do PCB:	≤400 mm x 500 mm
Acabamento de superfície:	Cobre desencapado, HASL, ENIG, estanho de imersão etc.

A constante dielétrica do material F4B é ampla, variando de 2,2 a 3,0, etc. A espessura da placa varia de 0,17 mm a 5,0 mm. Podemos fornecer serviço de protótipo, pequenos lotes e serviço de produção em massa.

Caso você tenha alguma dúvida, não hesite em nos contatar.

Obrigado pela sua leitura.

Apêndice: Folha de Dados de PTFE(F4B)

Nome	Condição de teste			Unidade	Valor
Densidade	Estado normal			g/cm³	2.1~2.35
Absorção de umidade	Mergulhe em água destilada a 20±2°C por 24 horas			%	≤0,02
Temperatura operacional	Câmara de alta-baixa temperatura			℃	-50℃~+260℃
Condutividade Térmica				S/m/k	0,8
CTE (típico)	0~100°C (εr:2,1~2,3)			ppm/℃	25(x)

					34(s)
					252(z)
CTE (típico)	0~100°C (εr:2,3~2,9)			ppm/℃	14(x)

					21(s)
					173(z)
CTE (típico)	0~100°C (εr:2,9~3,5)			ppm/℃	12(x)

					15(s)
					95(z)
Fator de encolhimento	2 horas em água fervente			%	0,0002
Resistividade de Superfície	500V CC		Estado normal	M·Ω	≥1×10⁴

			Umidade e temperatura constantes		≥1×10³
Resistividade de volume	Estado normal			MΩ.cm	≥1×10⁶
	Umidade e temperatura constantes				≥1×10⁵
Resistência do pino	500V CC	Estado normal		MΩ	≥1×10⁵
		Umidade e temperatura constantes			≥1×10³
Rigidez dielétrica de superfície	Estado normal			d=1mm(Kv/mm)	≥1,2
	Umidade e temperatura constantes				≥1,1
Constante dielétrica	10GHz			εr	2,20,2,55,2,65,3,0,3,5 (±2%)

Fator de Dissipação	10GHz			tgδ	2.2	≤7×10^-4
					2,55~2,65	≤1×10^-3
					3,0~3,5	≤1,5×10^-3
