Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Polyimide | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 0.15mm | Tamanho do PWB: | 21,15 x 58.93mm = 1PCS |
| Coverlay: | Amarelo | Silkscreen: | Branco |
| Peso de cobre: | 1oz | Revestimento de superfície: | Ouro da imersão |

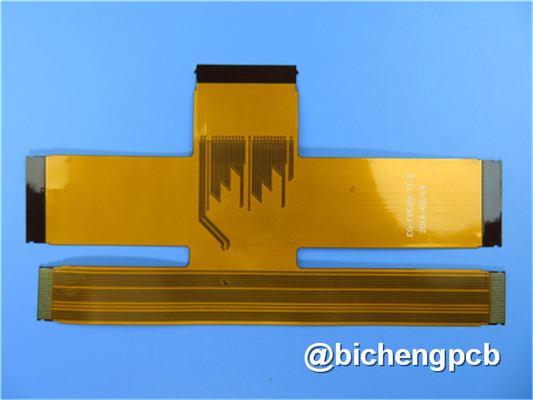

PWB flexível da camada dupla construído no Polyimide com ouro da imersão e reforçador do PI
(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo do circuito impresso flexível (FPC) para a aplicação da antena dos Wi Fi. É uma placa do cabo flexível de 2 camadas em 0.15mm densamente. Contém coverlay amarelo (máscara da solda) e sem o silkscreen na placa inteira, e o ouro da imersão é aplicado em almofadas. Polyimide como o reforçador é aplicado na divisória do conector. A estratificação baixa é de Shengyi e são fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 200 partes são embaladas para a expedição.
Folha do parâmetro e de dados
| Número de camadas | 2 |
| Dimensão do esboço | 21,15 x 58.93mm = 1PCS |
| Tipo da placa | Circuito flexível |
| Espessura da placa | 0.15mm +/--10% |
| Material da placa | Polyimide (PI) 50 um |
| Fornecedor material da placa | ITEQ |
| Valor do Tg do material da placa | 60℃ |
| Espessura do Cu de PTH | ≥20 um |
| Thicknes internos do Cu de Iayer | N/A |
| Espessura de superfície do Cu | 35 um (1oz) |
| Cor de Coverlay | Amarelo |
| Número de Coverlay | 2 |
| Espessura de Coverlay | 25 um |
| Reforçador | 200 um |
| Tipo de tinta do Silkscreen | IJR-4000 MW300 |
| Fornecedor do Silkscreen | TAIYO |
| Cor do Silkscreen | Branco |
| Número de Silkscreen | 1 |
| Traço de Mininum (mil.) | 4 mil. |
| Gap mínimo (mil.) | 4 mil. |
| Revestimento de superfície | Ouro da imersão |
| RoHS exigiu | Sim |
| Famability | 94-V0 |
| Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico | Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função | Teste elétrico da passagem de 100% |
| Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente;
Reduzindo o volume;
Perca de peso;
8000 tipos de PWB pelo mês;
Verificação rápida de CADCAM e cotação livre do PWB;
Nenhuma quantidade de ordem mínima. 1 parte está disponível;
Capacidade da produção de volume;
Serviço do tempo ligado;
Mais de 18 anos de experiência;
Aplicações
Teclado numérico FPC; Tira da lâmpada do brinquedo; Luminoso da exposição; Teclado do cabo flexível para chaves do telefone celular; Placa macia da antena da posição; Placa macia da tevê do LCD; Placa macia da câmara digital.
