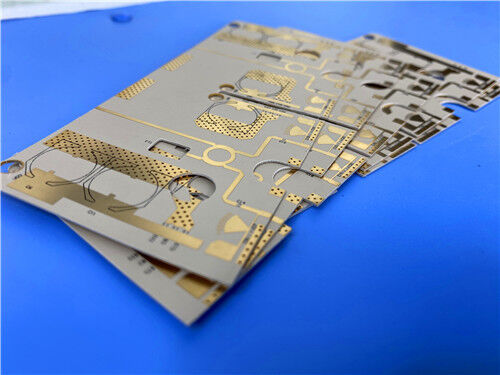

A PCB WL-CT350 de 2 camadas é uma placa de circuito de alta frequência de alta estabilidade e baixo custo, projetada para aplicações modernas de transmissão de sinal de microondas e RF. Utilizando laminado revestido de cobre cerâmico de polímero orgânico WL-CT350 premium e revestimento externo de cobre de 1 onça, este PCB rígido ultrafino de 0,2 mm apresenta acabamento de superfície Immersion Gold de alta confiabilidade, serigrafia preta somente na parte superior e um design de dupla face sem máscara de solda que otimiza o desempenho elétrico de alta frequência e a dissipação térmica.
O que é WL-CT350? Introdução aos materiais

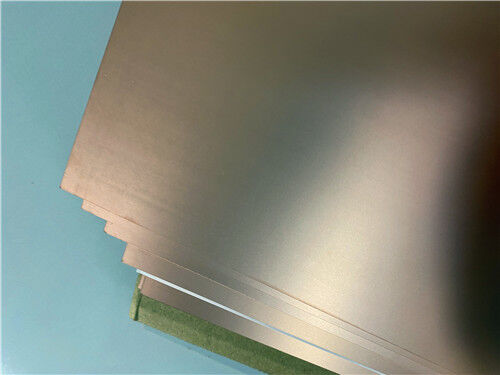

WL-CT350 é um laminado revestido de cobre de alta frequência à base de resina termofixa de alto desempenho, reforçado com enchimentos cerâmicos de polímero orgânico e tecido de fibra de vidro. Sua camada dielétrica é formulada com resina de hidrocarboneto, partículas cerâmicas compostas e substrato de fibra de vidro, proporcionando características elétricas excepcionais de baixa perda, otimizadas para projetos de circuitos de alta frequência. Ao contrário dos materiais PTFE complexos e difíceis de processar, o WL-CT350 adotaFR4-fluxos de trabalho de fabricação compatíveis, o que simplifica muito a fabricação de PCB, melhora a consistência da produção e garante qualidade estável de lote a lote, tornando-o uma alternativa doméstica ideal para laminados de alta frequência importados.
A combinação proprietária de resina de hidrocarboneto e cargas cerâmicas garante ao WL-CT350 excelente resistência a altas temperaturas e estabilidade dielétrica térmica robusta. Esta série de materiais mantém constante dielétrica estável e fator de perda em temperaturas variadas, apresenta baixa expansão térmica e atinge uma alta temperatura de transição vítrea (Tg) acima de 280°C. Essas propriedades garantem desempenho elétrico consistente e integridade estrutural sob operação prolongada de alta frequência e condições térmicas flutuantes.
Principais recursos do material PCB WL-CT350
Projetados para equilibrar desempenho de baixa perda e alta frequência, estabilidade térmica confiável e excelente processabilidade, os laminados de alta frequência WL-CT350 satisfazem totalmente os requisitos de precisão e produção em massa de circuitos comerciais de RF e micro-ondas:
| Recurso principal |
Parâmetro Técnico |
| Constante dielétrica estável |
Dk = 3,48 @ 10 GHz / 23°C |
| Baixo Fator de Dissipação |
Df = 0,0039 a 10 GHz |
| Excelente estabilidade térmica Dk |
TCDK = 52 ppm/°C |
| Condutividade Térmica Eficiente |
Condutividade térmica = 0,7 W/MK |
| Absorção de umidade ultrabaixa |
Absorção de umidade = 0,05% |
| CTE compatível com cobre |
11ppm/°C (eixo X), 14ppm/°C (eixo Y), 34ppm/°C (eixo Z) |
| Alta temperatura de transição vítrea |
Tg ≥ 280°C |
Principais benefícios de desempenho do PCB WL-CT350
O material cerâmico de polímero orgânico de alta frequência WL-CT350 integra desempenho de RF premium, capacidade de fabricação simplificada e confiabilidade de longo prazo, oferecendo excelentes vantagens abrangentes para produção comercial em massa de PCB de alta frequência:
Processamento compatível com FR4: Totalmente compatível com procedimentos convencionais de fabricação de FR4, apresentando fluxos de trabalho de processamento mais simples em comparação com materiais à base de PTFE e reduzindo efetivamente a complexidade de fabricação e os custos operacionais
Consistência superior de lote: adota uma formulação composta estabilizada que fornece parâmetros dielétricos uniformes e desempenho mecânico em lotes de produção em massa
Excelente estabilidade ambiental: A absorção de umidade ultrabaixa combinada com resistência térmica robusta mantém o desempenho estável do circuito em ambientes de trabalho complexos e severos
Substituição de importação econômica: Corresponde ao desempenho de alta frequência de laminados importados premium a um custo menor, servindo como uma solução econômica ideal para aplicações comerciais de RF em grande escala
Principais especificações de construção de PCB
| Item de parâmetro |
Especificação Específica |
| Material Básico |
Laminado revestido de cobre de fibra de vidro de polímero orgânico WL-CT350 |
| Contagem de camadas |
2 camadas (estrutura PCB rígida de dupla face) |
| Dimensões da placa |
56,8 mm × 78,09 mm, tolerância dimensional: ± 0,15 mm (1 peça) |
| Traço/espaço mínimo |
6/7 mils, suportando roteamento de circuito de alta frequência compacto e preciso |
| Tamanho mínimo do furo |
0,3 mm, permitindo um design de layout de componentes denso e compacto |
| Através do Design |
Apenas estrutura passante, sem vias cegas, |
| Espessura da placa acabada |
Perfil ultrafino de 0,2 mm |
| Peso de cobre acabado |
Camadas externas de cobre de 1 onça (1,4 mils) |
| Através da Espessura do Chapeamento |
Espessura do chapeamento de cobre de 20μm |
| Acabamento de superfície |
Imersão Ouro |
| Serigrafia |
Camada superior: serigrafia preta; Camada inferior: sem serigrafia |
| Máscara de solda |
Nenhuma máscara de solda nas camadas superior e inferior |
| Padrão de teste de qualidade |
Testes elétricos 100% completos implementados antes do envio |
Estrutura de empilhamento de PCB WL-CT350 de 2 camadas
| Sequência de camadas |
Especificação de materiais |
Grossura |
| Camada Externa 1 (Superior) |
Folha de cobre condutora |
35μm |
| Camada dielétrica central |
Substrato composto cerâmico de polímero orgânico WL-CT350 |
0,102mm (4mil) |
| Camada Externa 2 (Inferior) |
Folha de cobre condutora |
35μm |
Circuito PCB e estatísticas de componentes
| Item de parâmetro |
Valor Específico |
| Componentes |
19 |
| Total de almofadas |
32 |
| Almofadas passantes |
18 |
| Principais almofadas SMT |
14 |
| Almofadas SMT inferiores |
0 |
| Vias |
11 |
| Redes |
2 |
Formato de arte aceito:Clientes do mundo todo podem padronizar arquivos de projeto Gerber RS-274-X para cotação e fabricação.
Padrão de qualidade:Todos os PCBs personalizados são fabricados e inspecionados em estrita conformidade com os padrões da indústria IPC-Class-2 para garantir qualidade de lote estável e confiabilidade operacional de longo prazo.
Serviço Global:Fornecemos suporte de cotação em todo o mundo, consultoria técnica profissional e serviços de remessa global para todos os pedidos de PCB.
Cenários típicos de aplicação
- Antenas de estação base e antenas de satélite
- Radar automotivo, sensores e sistemas de navegação
- Amplificadores de potência
- Cabeças de satélite de alta frequência
- Dispositivos e filtros de RF
- Antenas WIMAX e antenas distribuídas
Em resumo, o PCB rígido WL-CT350 ultrafino de 2 camadas aproveita tecnologia avançada de compósito cerâmico de polímero orgânico para fornecer baixa perda dielétrica, coeficientes dielétricos térmicos estáveis, absorção de umidade ultrabaixa e alto desempenho de Tg. Apresentando processamento compatível com FR4, expansão térmica compatível com cobre e excelente desempenho de custo, esta PCB de alta frequência serve como uma alternativa premium aos materiais importados, ideal para comunicações de estação base, equipamentos de satélite, radar automotivo e uma ampla gama de dispositivos de RF e microondas.
