Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-258.V1.0

Matéria-prima:

Polyimide

Contagem da camada:

Único lado

Espessura do PWB:

0.3mm

Tamanho do PWB:

30,53 x 59.37mm

Coverlay:

Amarelo

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

Ouro da imersão

Destacar:

NENHUM dobro do Silkscreen tomou partido PWB flexível

o dobro de 0.3mm tomou partido PWB flexível

PWB tomado partido dobro do cabo flexível de 0.3mm

Descrição do produto

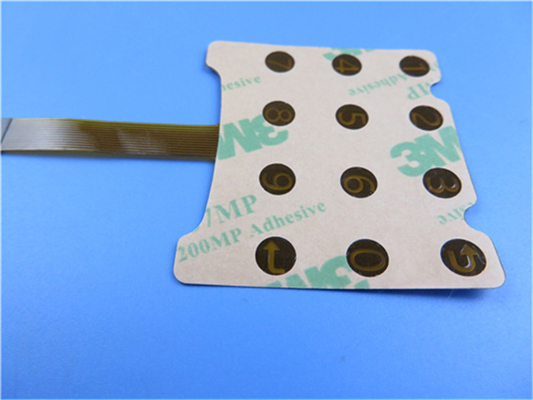

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com a fita de 3M Tape Tesa

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este tipo de circuito impresso flexível é para a aplicação do teclado numérico da calculadora. É uma única camada FPC em 0.15mm grossos. A estratificação baixa é de Shengyi, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 3M Tape é aplicado no verso.

Folha do parâmetro e de dados

Tamanho do PWB flexível	30,53 x 59.37mm
Número de camadas	1
Tipo da placa	PWB flexível
Espessura da placa	0.150mm
Material da placa	Polyimide 25µm
Fornecedor material da placa	ITEQ
Valor do Tg do material da placa	℃ 60

Espessura do Cu de PTH	N/A
Thicknes internos do Cu de Iayer	N/A
Espessura de superfície do Cu	µm 35

Cor de Coverlay	Amarelo
Número de Coverlay	2
Espessura de Coverlay	µm 25
Material do reforçador	Polyimide
Espessura do reforçador	0.2mm

Tipo de tinta do Silkscreen	IJR-4000 MW300
Fornecedor do Silkscreen	TAIYO
Cor do Silkscreen	Branco
Número de Silkscreen	1

Descascando o teste de Coverlay	Nenhum peelable
Adesão da legenda	℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa

Revestimento de superfície	Ouro da imersão
Espessura do níquel/ouro	Au: 0.03µm (mínimo); Ni 2-4µm
RoHS exigiu	Sim
Famability	94-V0

Teste de choque térmico	Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico	Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função	Teste elétrico da passagem de 100%
Obra	Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape 0

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Coordenadores profissionais e experientes

Mais de 18 anos de experiência

Aplicações

Tela táctil, placa macia da exposição de diodo emissor de luz, placa macia da antena da tabuleta

Esparadrapos

As estratificações baixas para placas de circuito impresso rígidas são folhas de cobre laminadas junto com as matérias-primas, a vinda adesiva do material do prepreg durante a laminação. O contrário a este é o circuito flexível onde a laminação da folha de cobre ao material do filme é conseguida por meio de um sistema esparadrapo.

É, contudo, necessário distinguir entre dois sistemas principais de esparadrapo, a saber esparadrapos termoplásticos e thermoset. A escolha é ditada em parte pelo processamento, e em parte pela aplicação do circuito flexível terminado.

Cobre esparadrapos/3M Tape/fita de Tesa

Um esparadrapo da folha, frequentemente sob a forma de um acrílico do baixo-fluxo, é um “molde esparadrapo” em um papel do polipropileno de que o esparadrapo facilmente pode ser removido. A aplicação de esparadrapos da folha é usada frequentemente ligando circuitos flexíveis em circuitos flexíveis multilayer, ou unindo reforçadores aos circuitos flexíveis.

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape 1

Mais exposições de circuitos flexíveis com 3M Tape

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape 2

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape 3

Único PCBs flexível tomado partido FPC na carcaça do Polyimide com 3M Tape Tesa Tape 4
