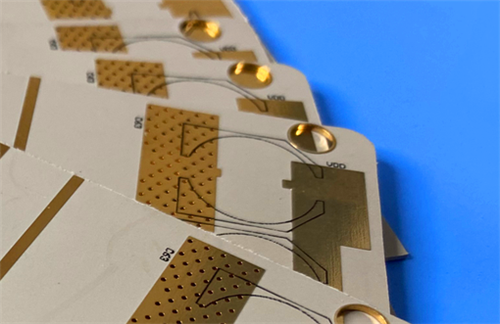

Este PCB rígido de alta frequência personalizado de 2 camadas é fabricado com substrato dielétrico termofixo Wangling WL-CT300, projetado para aplicações de sistemas de RF, microondas e antena de alta confiabilidade. A placa adota acabamento superficial banhado a ouro puro, com serigrafia preta impressa na camada superior, sem serigrafia na camada inferior e é construída sem máscara de solda dupla face.
Especificação de PCB
| Item de parâmetro |
Especificação |
| Material Básico |
Material dielétrico termoendurecível de alta frequência WL-CT300 |
| Contagem de camadas |
PCB rígido de 2 camadas |
| Dimensões da placa |
66,04 mm × 43,18 mm (1 peça), tolerância dimensional: ± 0,15 mm |
| Rastreamento/espaço mínimo |
4 mils / 5 mils |
| Tamanho mínimo do furo mecânico |
0,25mm |
| Por tipo |
Não foram adotadas vias cegas; apenas vias de passagem são usadas |
| Espessura da placa acabada |
0,25mm |
| Peso de cobre acabado com camada externa |
1 onça (1,4 mils) |
| Através da Espessura do Chapeamento |
20μm |
| Acabamento de superfície |
Chapeamento de ouro puro |
| Camada de serigrafia |
Serigrafia preta na superfície superior; sem serigrafia na superfície inferior |
| Camada de máscara de solda |
Sem máscara de solda superior e inferior |
| Teste de qualidade |
100% de teste completo de continuidade elétrica e isolamento implementado antes do envio |
Estrutura de empilhamento de camadas PCB
| Nome da camada |
Especificação |
| Camada de Cobre 1 (Camada Superior) |
Espessura de cobre acabada de 35μm |
| Núcleo Dielétrico |
Material de alta frequência Wangling WL-CT300, espessura de 0,127 mm (5mil) |
| Camada de Cobre 2 (Camada Inferior) |
Espessura de cobre acabada de 35μm |
Arte e padrões de qualidade
Formato da arte: São fornecidos dados Gerber RS-274-X prontos para produção, que são o padrão universal da indústria para garantir padrões de circuito precisos e total compatibilidade de fabricação.
Padrão de qualidade: Fabricado e inspecionado de acordo com os critérios de confiabilidade IPC-Class-2, atendendo aos requisitos padrão de aplicações eletrônicas comerciais e industriais.
Cobertura de fornecimento: Facilita o envio global para atender aos requisitos do projeto.

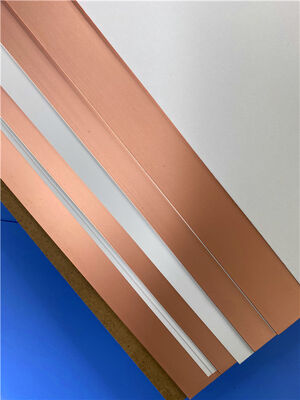

Visão geral do material Wangling WL-CT300
Wangling WL-CT300 é um laminado revestido de cobre termoendurecível de alto desempenho feito sob medida para aplicações de alta frequência. Consiste em resina de hidrocarboneto, enchimento cerâmico composto e reforço de fibra de vidro, proporcionando excelentes propriedades dielétricas de baixa perda para atender às rigorosas demandas de projeto de circuito de alta frequência.
Diferente dos substratos convencionais de PTFE, o WL-CT300 suporta processos de fabricação padrão de FR4, oferecendo processamento mais simples, maior consistência de produção e melhor eficiência de custos. Serve como uma alternativa de alto desempenho aos materiais de alta frequência equivalentes importados.
A combinação sinérgica de resina de hidrocarboneto e cerâmica composta permite constante dielétrica estável e tangente de perda, baixo coeficiente de expansão térmica e excelente resistência a altas temperaturas. Com uma temperatura de transição vítrea (Tg) superior a 280°C, este material mantém estabilidade estrutural e elétrica superior para cenários de alta frequência e alta confiabilidade.
Recursos principais de desempenho de materiais
Propriedades dielétricas estáveis de baixa perda: Apresenta perda consistente de alta frequência ultrabaixa (DK=3,00, DF=0,0025 @10GHz/23°C) para garantir transmissão de sinal de alta frequência estável e precisa.
Excelente estabilidade térmica: Baixo TCDK, alta condutividade térmica e Tg ultra-alta proporcionam excelente estabilidade térmica e capacidade de dissipação de calor sob temperaturas variáveis.
Alta estabilidade mecânica e estrutural: CTE bem combinado com cobre reduz o estresse térmico, melhorando a estabilidade estrutural e a confiabilidade para uso em alta densidade e alta temperatura.
Adaptabilidade ambiental superior: A baixa absorção de umidade garante desempenho elétrico e mecânico estável, adaptando-se a ambientes externos e industriais complexos de longo prazo.
Propriedades dos materiais WL-CT300
| Constante dielétrica (DK) |
3,00 a 10 GHz/23 °C |
| Fator de Dissipação (DF) |
0,0025 @10 GHz |
| Coeficiente Térmico da Constante Dielétrica (TCDK) |
27 ppm/°C |
| Condutividade Térmica |
0,41 W/m·K |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 15 ppm/°C; Eixo Y: 14 ppm/°C; Eixo Z: 31 ppm/°C |
| Absorção de umidade |
0,15% |
| Temperatura de transição vítrea (Tg) |
>280°C |
| Folha de cobre aplicável |
Folha de cobre eletrolítico padrão: 0,5 onças, 1 onça |
Cenários típicos de aplicação
Beneficiando-se de perda ultrabaixa de alta frequência, estabilidade térmica excepcional, desempenho mecânico confiável e capacidade de fabricação compatível com FR4, os PCBs WL-CT300 são amplamente aplicados em sistemas de RF, microondas e antenas de alta precisão, cobrindo os seguintes campos:
- Antenas de estação base e antenas de comunicação via satélite
- Radar automotivo, sensores montados em veículos e sistemas de navegação
- Módulos amplificadores de potência de alta frequência
- Equipamento sintonizador de alta frequência de satélite (LNB)
- Dispositivos RF, filtros de microondas e duplexadores
- Antenas WIMAX e sistemas de antenas distribuídas (DAS)
