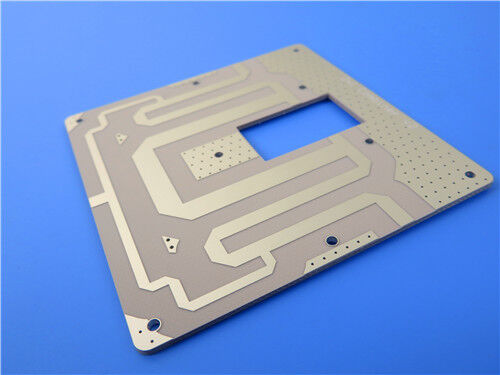

Este é um rígido personalizado de 2 camadasPCB de alta frequênciautilizando laminado de cerâmica orgânica Taconic CER-10, projetado para aplicações de micro-ondas e circuitos de RF de alto desempenho. A placa possui revestimento de superfície prateada de imersão com construção sem serigrafia de dupla face e sem máscara de solda. Cada unidade é totalmente testada eletricamente antes da entrega para garantir um desempenho consistente e confiável.
Especificação de PCB
| Item de parâmetro |
Especificação |
| Material Básico |
Laminado de alta frequência de cerâmica orgânica Taconic CER-10 |
| Contagem de camadas |
PCB rígido de 2 camadas |
| Dimensões da placa |
67 mm × 55,9 mm (1 peça) |
| Rastreamento/espaço mínimo |
5 mils / 6 mils |
| Tamanho mínimo do furo mecânico |
0,4mm |
| Por tipo |
Somente vias passantes são aplicadas; nenhuma via cega é projetada |
| Espessura da placa acabada |
0,85mm |
| Peso de cobre acabado com camada externa |
1 onça (1,4 mils) para camadas externas de cobre |
| Através da Espessura do Chapeamento |
20μm |
| Acabamento de superfície |
Imersão Prata |
| Camada de serigrafia |
Sem serigrafia nas laterais superior e inferior |
| Camada de máscara de solda |
Adota uma estrutura sem máscara de solda de dupla face |
| Teste de qualidade |
Testes 100% elétricos realizados antes do envio |
Estrutura de empilhamento de camadas PCB
| Nome da camada |
Especificação |
| Camada de Cobre 1 (Camada Superior) |
Espessura de cobre acabada de 35μm |
| Núcleo Dielétrico |
Substrato de cerâmica orgânica Taconic CER-10, 0,762 mm (30mil) de espessura |
| Camada de Cobre 2 (Camada Inferior) |
Espessura de cobre acabada de 35μm |
Arte e padrões de qualidade
Formato da arte: Fabricado com base em dados padrão Gerber RS-274-X para garantir padrões de circuito precisos e compatibilidade completa de fabricação.
Padrão de qualidade: Todos os processos de produção e inspeção atendem aos critérios IPC-Class-2, garantindo desempenho elétrico estável e durabilidade a longo prazo para aplicações comerciais e industriais.
Cobertura de serviço: O transporte global é suportado para fornecer fornecimento estável e confiável de produtos para projetos internacionais de PCB de alta frequência.

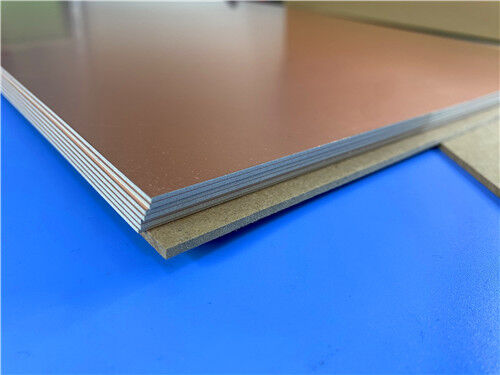

Visão geral do material CER-10
CER-10 é um laminado de cerâmica orgânica de alto desempenho pertencente à série de produtos ORCER da Taconic. Ele integra reforço de vidro tecido, tecnologia avançada de enchimento de cerâmica e acabamento profissional em fibra de vidro PTFE revestido, alcançando uma combinação equilibrada de desempenho elétrico estável e propriedades mecânicas sólidas. Apresentando uma constante dielétrica fixa de 10 e um fator de dissipação ultrabaixo de 0,0035 a 10 GHz, este material oferece excelente desempenho de alta frequência com baixas perdas. Ele também fornece excelente resistência de ligação interlaminar e resistência superior à solda, tornando-o uma escolha confiável para aplicações exigentes em circuitos de micro-ondas de alta frequência.
Recursos principais de desempenho do material eBenefícios
Característica de alta perda e baixa perda: apresenta um DK estável de 10 e DF ultrabaixo de 0,0035 a 10 GHz, reduzindo a atenuação do sinal e a mudança de fase para transmissão precisa de alta frequência.
Resistência estrutural e de solda superior: Forte adesão entre camadas e resistência à solda evitam delaminação e danos estruturais, melhorando a estabilidade do PCB e a confiabilidade do serviço.
Absorção de umidade ultrabaixa: Com 0,02% de baixa absorção de umidade, mantém desempenho dielétrico e elétrico estável em ambientes de trabalho úmidos e complexos.
Desempenho otimizado de expansão térmica: os valores CTE ajustados reduzem a expansão térmica do eixo Z, protegendo as vias revestidas do estresse térmico e garantindo conectividade estável.
Estabilidade dimensional e mecânica: Alta rigidez e resistência à flexão resistem à deformação térmica e mecânica, suportando fabricação de alta precisão e maior rendimento.
Suporte à miniaturização: A alta constante dielétrica permite layouts de circuitos compactos, minimizando o tamanho da PCB e suportando design de dispositivos de micro-ondas leves.
Cenários típicos de aplicação
Beneficiando-se de sua alta constante dielétrica, perda ultrabaixa de alta frequência, estrutura mecânica estável e excelente adaptabilidade ambiental, os PCBs baseados em CER-10 são amplamente utilizados em sistemas de microondas e RF de alto desempenho, cobrindo principalmente os seguintes campos de aplicação:
- Amplificadores de potência de alta frequência
- Dispositivos de filtro de guia de onda
- Acopladores direcionais de RF
- Vários componentes passivos de micro-ondas de alto desempenho
