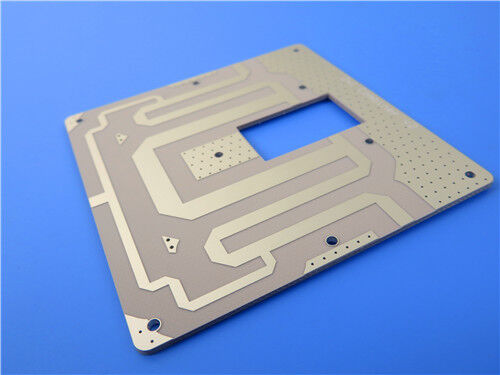

PCB de alta frequência de dupla face CER-10 30 milímetros Laminado de Imersão de Prata

Este é um rígido personalizado de 2 camadasPCB de alta frequênciautilizando laminado de cerâmica orgânica Taconic CER-10, projetado para aplicações de micro-ondas e circuitos de RF de alto desempenho. A placa possui revestimento de superfície prateada de imersão com construção sem serigrafia de dupla face e sem máscara de solda. Cada unidade é totalmente testada eletricamente antes da entrega para garantir um desempenho consistente e confiável.

Especificação de PCB

Estrutura de empilhamento de camadas PCB

Arte e padrões de qualidade

Formato da arte: Fabricado com base em dados padrão Gerber RS-274-X para garantir padrões de circuito precisos e compatibilidade completa de fabricação.

Padrão de qualidade: Todos os processos de produção e inspeção atendem aos critérios IPC-Class-2, garantindo desempenho elétrico estável e durabilidade a longo prazo para aplicações comerciais e industriais.

Cobertura de serviço: O transporte global é suportado para fornecer fornecimento estável e confiável de produtos para projetos internacionais de PCB de alta frequência.

Visão geral do material CER-10

CER-10 é um laminado de cerâmica orgânica de alto desempenho pertencente à série de produtos ORCER da Taconic. Ele integra reforço de vidro tecido, tecnologia avançada de enchimento de cerâmica e acabamento profissional em fibra de vidro PTFE revestido, alcançando uma combinação equilibrada de desempenho elétrico estável e propriedades mecânicas sólidas. Apresentando uma constante dielétrica fixa de 10 e um fator de dissipação ultrabaixo de 0,0035 a 10 GHz, este material oferece excelente desempenho de alta frequência com baixas perdas. Ele também fornece excelente resistência de ligação interlaminar e resistência superior à solda, tornando-o uma escolha confiável para aplicações exigentes em circuitos de micro-ondas de alta frequência.

Recursos principais de desempenho do material eBenefícios

Característica de alta perda e baixa perda: apresenta um DK estável de 10 e DF ultrabaixo de 0,0035 a 10 GHz, reduzindo a atenuação do sinal e a mudança de fase para transmissão precisa de alta frequência.

Resistência estrutural e de solda superior: Forte adesão entre camadas e resistência à solda evitam delaminação e danos estruturais, melhorando a estabilidade do PCB e a confiabilidade do serviço.

Absorção de umidade ultrabaixa: Com 0,02% de baixa absorção de umidade, mantém desempenho dielétrico e elétrico estável em ambientes de trabalho úmidos e complexos.

Desempenho otimizado de expansão térmica: os valores CTE ajustados reduzem a expansão térmica do eixo Z, protegendo as vias revestidas do estresse térmico e garantindo conectividade estável.

Estabilidade dimensional e mecânica: Alta rigidez e resistência à flexão resistem à deformação térmica e mecânica, suportando fabricação de alta precisão e maior rendimento.

Suporte à miniaturização: A alta constante dielétrica permite layouts de circuitos compactos, minimizando o tamanho da PCB e suportando design de dispositivos de micro-ondas leves.

Cenários típicos de aplicação

Beneficiando-se de sua alta constante dielétrica, perda ultrabaixa de alta frequência, estrutura mecânica estável e excelente adaptabilidade ambiental, os PCBs baseados em CER-10 são amplamente utilizados em sistemas de microondas e RF de alto desempenho, cobrindo principalmente os seguintes campos de aplicação:

• Amplificadores de potência de alta frequência
• Dispositivos de filtro de guia de onda
• Acopladores direcionais de RF
• Vários componentes passivos de micro-ondas de alto desempenho
