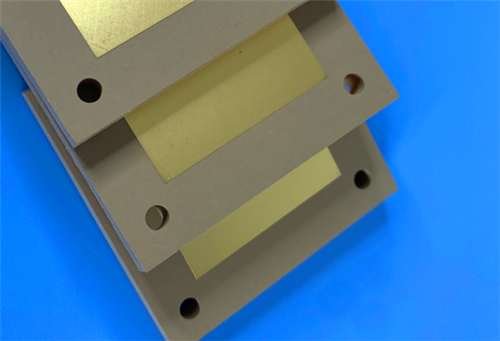

Este é um PCB rígido de alta frequência personalizado de 2 camadas construído com material dielétrico termoplástico Wangling TP440, projetado para aplicações de radiofrequência de alta estabilidade e antenas em miniatura. Adota acabamento superficial dourado de imersão sem máscara de solda e serigrafia em ambos os lados.
Especificação de PCB
| Item de parâmetro |
Especificação |
| Dimensões da placa |
67,5 mm × 58,6 mm (1 peça), tolerância dimensional: ± 0,15 mm |
| Rastreamento/espaço mínimo |
6 mils / 8 mils |
| Tamanho mínimo do furo mecânico |
0,3 mm |
| Por tipo |
Não foram adotadas vias cegas; apenas vias de passagem são usadas |
| Espessura da placa acabada |
0,6 mm |
| Peso de cobre acabado com camada externa |
1 onça (1,4 mils) |
| Através da Espessura do Chapeamento |
20μm |
| Acabamento de superfície |
Imersão Ouro |
| Camada de serigrafia |
Sem serigrafia superior e inferior |
| Camada de máscara de solda |
Sem máscara de solda superior e inferior |
| Teste de qualidade |
100% de teste completo de continuidade elétrica e isolamento implementado antes do envio |
Estrutura de empilhamento de camadas PCB
| Nome da camada |
Especificação |
| Camada de Cobre 1 (Camada Superior) |
Espessura de cobre acabada de 35μm |
| Núcleo Dielétrico |
Material termoplástico Wangling TP440, espessura de 0,5 mm |
| Camada de Cobre 2 (Camada Inferior) |
Espessura de cobre acabada de 35μm |
Arte e padrões de qualidade
Formato de arte: Adota o formato padrão Gerber RS-274-X, o padrão universal da indústria para fabricação de PCB.
Padrão de conformidade de qualidade: Totalmente compatível com o padrão de confiabilidade industrial IPC-Class-2, a especificação principal para produtos eletrônicos comerciais e industriais.
Disponibilidade de fornecimento: Suporta entrega global e serviço pós-venda técnico profissional em todo o mundo. Com processos de produção padronizados e sistemas completos de inspeção de qualidade, ela pode fornecer de forma estável produtos PCB de alta frequência TP440 qualificados para clientes em várias regiões.
Visão geral do material Wangling TP440
A série Wangling TP é um material dielétrico termoplástico de alta frequência exclusivo da indústria. Diferente dos substratos tradicionais FR4 e convencionais de alta frequência, os laminados do tipo TP adotam uma estrutura composta de pó cerâmico e resina de Óxido de Polifenileno (PPO), sem reforço de fibra de vidro dentro da camada dielétrica. A constante dielétrica pode ser ajustada com precisão e flexibilidade, modificando a proporção de mistura da carga cerâmica e da resina PPO. Com tecnologia de produção especializada, este material oferece excelente desempenho dielétrico de alta frequência e confiabilidade de trabalho a longo prazo.

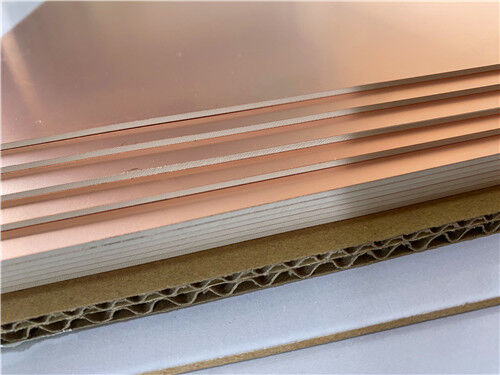

Definição de classificação de material: TP refere-se a substrato dielétrico liso não revestido de cobre; TP-1 representa material revestido de cobre unilateral; TP-2 representa material revestido de cobre de dupla face. O substrato usado neste PCB é o material TP440 revestido de cobre de dupla face, que é um modelo maduro e convencional de WanglingSérie TPsubstratos de alta frequência.
Recursos principais de desempenho de materiais
Desempenho dielétrico ajustável e estável
O TP440 possui DK ajustável (3,0–25) com valores padrão opcionais. Possui perda dielétrica ultrabaixa e estável em frequência com variação mínima abaixo de 10 GHz, adequada para circuitos de micro-ondas de alta frequência.
Ampla resistência à temperatura
Ele garante uma operação estável a longo prazo de -100°C a +150°C com resistência superior a baixas temperaturas. Acima de 180°C pode deformar-se, sofrer descascamento do cobre e degradação do desempenho elétrico.
Personalização flexível e usinabilidade superior
O material suporta espessuras personalizadas a partir de 0,5 mm. Ele fornece melhor adesão ao cobre do que substratos cerâmicos e permite diversos processos de usinagem, incluindo perfuração, retificação e ataque químico.
Excelente Adaptabilidade Ambiental
Ele apresenta excelente resistência à radiação e baixa liberação de gases, proporcionando desempenho estável para cenários difíceis e de alta confiabilidade, como sistemas aeroespaciais e de armas.
Cenários típicos de aplicação
Beneficiando-se de desempenho estável de alta frequência, adaptabilidade de temperatura ultra-ampla, compatibilidade de miniaturização e excelente usinabilidade, este PCB TP440 é amplamente aplicável a antenas miniatura de alta precisão e campos especiais de transmissão de sinal de radiofrequência, incluindo:
-Sistemas de antena GPS
-Equipamento de antena de navegação Beidou
-Módulos de sinal de micro-ondas transmitidos por mísseis
-Circuitos de indução de precisão Fuze
-Várias antenas miniaturizadas de alta frequência
