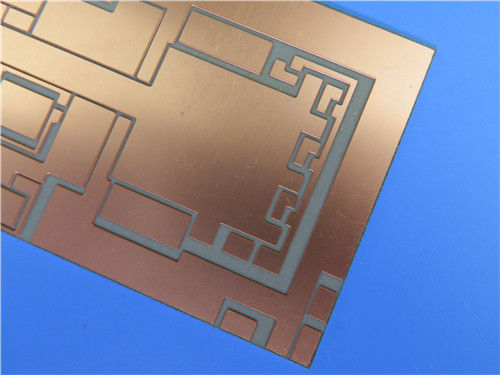

o alumínio de cobre pesado de alumínio do PWB 8oz baseou o PWB para a eletrônica de poder superior
1,1 descrição geral
Este é um tipo de PWB pesado do cobre construído na carcaça de alumínio com tensão de divisão 4000 VDC para a aplicação da aplicação Grande-atual. Tem 1,2 milímetros grosso sem máscara do silkscreen e da solda e um revestimento de OSP em almofadas. A matéria-prima é do fornecimento de Totking único acima do PWB. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 folha do parâmetro e de dados
| TAMANHO DO PWB |
75 x 64mm=1PCS |
| TIPO DA PLACA |
PWB de alumínio, PWB do IMS |
| Número de camadas |
Único PWB tomado partido |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
NÃO |
| STACKUP DA CAMADA |
cobre ------- 280 um (8 onças) |
| Material 1W/MK dielétrico |
| 5052 0.8mm de alumínio |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
mil. 70 mil./70 |
| Furos mínimos/máximos: |
N/A |
| Número de furos diferentes: |
N/A |
| Número de furos de broca: |
N/A |
| Resistência térmica (°C/W) |
≤0.45 |
| Tensão de divisão (VDC) |
4000 |
| Controle da impedância |
não |
| MATERIAL DA PLACA |
|
| Condutibilidade térmica |
1W/MK material dielétrico, MCPCB |
| Folha final externo: |
8 ONÇAS |
| Folha final interna: |
0 onças |
| Altura final do PWB: |
1.2mm ±0.12 |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
OSP |
| Solde a máscara para aplicar-se a: |
N/A |
| Cor da máscara da solda: |
N/A |
| Tipo da máscara da solda: |
N/A |
| CONTOUR/CUTTING |
Roteamento |
| MARCAÇÃO |
|
| Lado da legenda componente |
N/A |
| Cor da legenda componente |
N/A |
| Fabricante Name ou logotipo: |
N/A |
| ATRAVÉS DE |
não através de |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" (0.15mm) |
| Chapeamento da placa: |
0,0030" (0.076mm) |
| Tolerância da broca: |
0,002" (0.05mm) |
| TESTE |
Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
1,3 características e benefícios
Combinação da otimização de circuito de poder e de circuito de controle
Melhore a dissipação de calor do calor elevado gerada pela grande corrente
A fabricação do PWB está em especificações exigidas.
Gratuitamente panelization do PWB
1,4 aplicações
Fonte de alimentação ininterrupto
Fonte da bateria
Componentes da fonte de alimentação
Carregamento do veículo elétrico (comercial e industrial)
inversor 2000W
