1-4 cobre do IMS do PWB do núcleo do metal das camadas ISO9001 baseado

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-757.V1.0

Matéria-prima:

Alumínio, cobre, ferro

Contagem da camada:

1-4 camadas

Espessura do PWB:

0,0157" x 0,2362" (0.4-6.0mm)

Peso de cobre:

0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) a 10oz (350µm)

Revestimento de superfície:

HASL, ouro da imersão, prata da imersão, OSP

Destacar:

PWB de cobre do núcleo do metal baseado

PWB do núcleo do metal ISO9001

O cobre ISO9001 baseou o PWB

Descrição do produto

O cobre baseou o PWB que fabrica a placa de circuito impresso PWB o núcleo de cobre no núcleo isolado da carcaça do metal (PWB do IMS) e do metal (MCPCB)

1. PWB baseado de cobre
O PWB de cobre do núcleo é uma das carcaças as mais caras do metal, e sua condutibilidade térmica é muitas vezes melhor do que aquela de carcaças do alumínio e do ferro. É apropriado para circuitos de alta frequência, regiões em mudança da temperatura do alto e baixo e a dissipação de calor.

2. Camada acima
A camada do circuito da carcaça de cobre é exigida para ter uma grande capacidade atual-levando, assim uma folha de cobre grossa deve ser usada, a espessura de que é geralmente 35 o μ m ~ 280 μ m;

A camada da isolação térmica é a tecnologia de núcleo da carcaça de cobre demasiado. A condutibilidade térmica do núcleo é composta do trióxido de alumínio e pó e o polímero do silicone enchidos com a resina de cola Epoxy, a resistência térmica é baixa (0,15), viscoelasticity é excelente, e tem a capacidade para resistir o envelhecimento térmico. Pode suportar o esforço mecânico e térmico.

A base do metal é o membro do apoio do PWB de cobre. Exige-se para ter a condutibilidade térmica alta, a folha geralmente de cobre é usada porque o cobre pode fornecer a melhor condutibilidade térmica, apropriada para furar, perfurar, cortar e cortar e outro fazer à máquina convencional.

1,3 capacidade 2021 do PWB do núcleo do metal

Capacidade do PWB do núcleo do metal
NÃO.	Parâmetro	Valor
1	Tipo de núcleo do metal	Alumínio, cobre, ferro
2	Modelo do núcleo do metal	A1100, A5052, A6061, A6063, C1100
3	Revestimento de superfície	HASL, ouro da imersão, prata da imersão, OSP
4	Espessura do chapeamento de superfície	HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5	Contagem da camada	1-4 camadas
6	Máximo do tamanho da placa	23" x 46" (584mm×1168mm)
7	Mininum do tamanho da placa	0,1969" x 0,1969" (5mm×5mm)
8	Espessura da placa	0,0157" x 0,2362" (0.4-6.0mm)
9	Espessura de cobre	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) a 10oz (350µm)
10	Largura de trilha mínima	5mil (0.127mm)
11	Espaço mínimo	5mil (0.127mm)
12	Tamanho mínimo do furo	0,0197" (0.5mm)
13	Tamanho máximo do furo	Nenhum limite
14	Os furos mínimos perfuraram	Espessura do PWB <1>
14	Os furos mínimos perfuraram	Thikness 1.2-3.0mm do PWB: 0,0591" (1.5mm)
15	Espessura de parede de PTH	>20µm
16	Tolerância de PTH	±0.00295” (0.075mm)
17	Tolerância de NPTH	±0.00197” (0.05mm)
18	Desvio da posição do furo	±0.00394” (0.10mm)
19	Tolerância do esboço	Roteamento: ±0.00394” (0.1mm)
19	Tolerância do esboço	Perfuração: ±0.00591” (0.15mm)
20	Ângulo do V-corte	30°, 45°, 60°
21	tamanho do V-corte	0,1969" x 47,24" (5mm×1200mm)
22	Espessura da placa do V-corte	0,0236" x 0,1181" (0.6-3mm)
23	Tolerância do ângulo do V-corte	±5º
24	Verticalidade de V-CUT	≤0.0059” (0.15mm)
25	Os entalhes quadrados mínimos perfuraram	Espessura do PWB < 1="">
25	Os entalhes quadrados mínimos perfuraram	Espessura 1.2-3.0mm do PWB: 0,0394" x 0,0394" (1,0 x 1.0mm)
26	ALMOFADA mínima de BGA	0,01378" (0.35mm)
27	Largura mínima da ponte da máscara da solda.	8mil (0.2032mm)
28	Espessura mínima da máscara da solda	>13µm (0.013mm)
29	Resistência de isolação	1012ΩNormal
30	Força destacável	2.2N/mm
31	Flutuador da solda	260℃ 3min
32	tensão do E-teste	50-250V
33	Condutibilidade térmica	0.8-8W/M.K
34	Urdidura ou torção	≤0.5%
35	Inflamabilidade	FV-0
36	Altura mínima do indicador componente	0,0059" (0.15mm)
37	Máscara aberta mínima da solda na almofada	0,000394" (0.01mm)

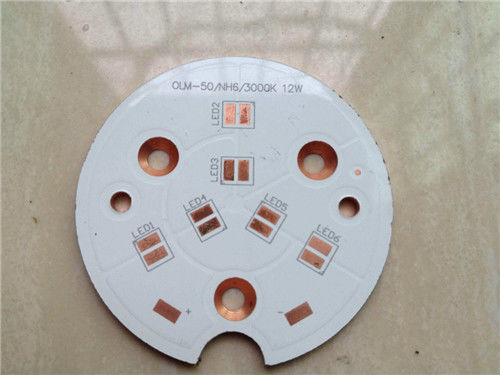

1-4 cobre do IMS do PWB do núcleo do metal das camadas ISO9001 baseado 0

1-4 cobre do IMS do PWB do núcleo do metal das camadas ISO9001 baseado 1
