SMT processa o nivelamento de solda de alumínio do ar quente da placa do PWB 5052

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-767.V1.0

Matéria-prima:

Material dielétrico de 2.0W/MK 75um

Contagem da camada:

Lado dobro

Espessura do PWB:

1.6mm ±0.16

Tamanho do PWB:

95 x 95mm=25PCS

Máscara da solda:

Preto

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

Nivelamento de solda do ar quente (HASL), sem chumbo

Destacar:

Placa de alumínio do PWB do processo de SMT

Placa de alumínio do PWB 5052

Descrição do produto

Placa de alumínio alta do PWB da condutibilidade térmica com 2W/mK para o Ignitor
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo do PWB de alumínio para a aplicação do ignitor. É uma única placa da camada MCPCB em 1,6 milímetros densamente com condutibilidade térmica de 2 W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 25 painéis são embalados para a expedição.

Folha do parâmetro e de dados

TAMANHO DO PWB	95 x 95mm=25PCS
TIPO DA PLACA	PWB DO IMS
Número de camadas	PWB tomado partido dobro, PWB do núcleo do metal
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	Material dielétrico de 2.0W/MK 75um
	Base de alumínio 5052
TECNOLOGIA
Traço e espaço mínimos:	13mil/15mil
Furos mínimos/máximos:	5.5mm
Número de furos diferentes:	1
Número de furos de broca:	4
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	Material dielétrico de 2.0W/MK 75um
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm
Solde a máscara para aplicar-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	conforme a exigência
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
APLICAÇÃO:	Luz do diodo emissor de luz, por aquisição de dados Seguimento do veículo Módulo da G/M Radiocomunicação Sistema de som portátil
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

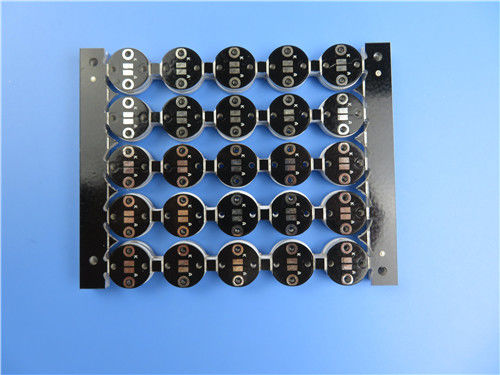

SMT processa o nivelamento de solda de alumínio do ar quente da placa do PWB 5052 0

Características e benefícios
Processo de SMT
A densidade e a confiança de poder são melhoradas acima de 10%.
Teste de alta tensão, de controle da impedância teste, micro-seção, teste da solda-capacidade, teste de esforço térmico, teste de confiança, teste de resistência da isolação e teste iônico da contaminação,
Coordenadores profissionais e experientes

Aplicações
Iluminação do shopping
Equipamentos eletrônicos de uma comunicação
Regulador eletrônico
Iluminação traseira do automóvel

SMT processa o nivelamento de solda de alumínio do ar quente da placa do PWB 5052 1

Por que nos escolha?
O PWB de Bicheng, um fornecedor original da placa de circuito impresso baseado em Shenzhen China serve clientes mundiais desde que é nascido em 2003. Em Bicheng, cada grupo de PWB atravessa o teste elétrico, a inspeção de AOI, o teste de alta tensão, de controle da impedância teste, micro-seção, teste da solda-capacidade, teste de esforço térmico, teste de confiança, teste de resistência da isolação e o teste iônico etc. da contaminação. Finalmente é como um presente bonito a ser entregado a suas mãos.

Variedade de tecnologia do PWB para encontrar as procuras do mercado
Placa de HDI
Placa de cobre pesada
Placa material híbrida
Cortinas através da placa
Placa de alta frequência
Placa de núcleo do metal
Placa do ouro da imersão
Placa Multilayer
Placa da placa traseira
Placa do dedo do ouro

Pré-venda detalhado do serviço das vendas, na venda e após a venda.
Verificação rápida de CADCAM e cotação livre do PWB
Gratuitamente panelization do PWB
Capacidade do PWB do protótipo
Capacidade da produção de volume
Amostras rápidas da rotação
Gratuitamente teste do PWB
Embalagem contínua da caixa
