Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | Material 1W/MK dielétrico | Contagem da camada: | Único lado |
|---|---|---|---|
| Espessura do PWB: | 1.8mm ±0.12 | Tamanho do PWB: | 100 x 25mm=1PCS |
| Máscara da solda: | branco | Silkscreen: | Preto |
| Peso de cobre: | 1oz | Revestimento de superfície: | Ouro da imersão |
| Realçar: | Placa de alumínio do PWB do UL,placa de alumínio do PWB de 1.8mm |
||

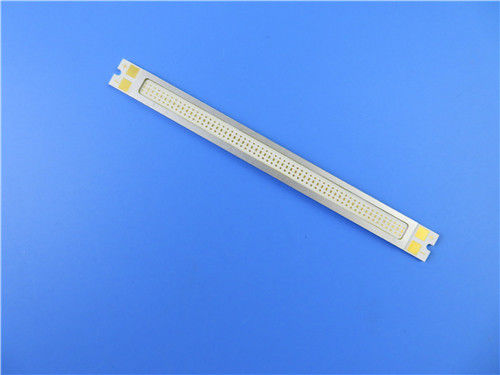

Placa de alumínio composta do PWB para o regulador do interruptor
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo do PWB de alumínio para a aplicação do regulador do interruptor. É uma única placa da camada MCPCB na base de 1,6 milímetros com 1 condutibilidade térmica de W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 30 placas são embaladas separadamente.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 100 x 25mm=1PCS |
| TIPO DA PLACA | PWB DO IMS |
| Número de camadas | Único PWB tomado partido |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 35um (1oz) |
| 1W/MK material dielétrico 75um | |
| 1060 1.6mm de alumínio | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 10mil/18mil |
| Furos mínimos/máximos: | 0 |
| Número de furos diferentes: | 0 |
| Número de furos de broca: | 0 |
| Número de entalhes moídos: | 2 |
| Número de entalhes internos: | 0 |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Núcleo de alumínio: | 1W / Material dielétrico 75um do MK |
| Resistência térmica (°C/W) | ≤0.45 |
| Tensão de divisão (VDC) | 4000 |
| Folha final externo: | 1oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 1.8mm ±0.12 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro 0.025µm da imersão sobre o níquel de 3µm |
| Solde a máscara para aplicar-se a: | SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: | Branco, Taiyo PSR400 WT02 |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | PARTE SUPERIOR |
| Cor da legenda componente | Preto |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado não durante todo o furo (NPTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Características e benefícios
Difusão do calor eficaz no projeto do circuito,
Reduza a temperatura de funcionamento do equipamento,
Melhore a densidade de poder e a confiança do dispositivo,
Os produtos e a fabricação são certificados por organizações autorizadas.
O UL conformou-se
Aplicações
PWB de alumínio da lâmpada do teto
Dispositivo da fonte de alimentação
Um circuito elétrico do filtro
Amplificador de alta frequência
Por que nos escolha?
1) Foco em suas competências de núcleo: Nós soubemos profundamente que está completo da competição feroz para nossos clientes no mercado. Você pode centrar-se sobre competências importantes como a investigação e desenvolvimento, as vendas e o mercado baseados em nossos desempenho profissional e serviços especializados que excedendo sua expectativa.
2) Tecnologia pioneiro: é racional para que um pequeno e médio cliente ansie o equipamento o mais atrasado e a experiência de fabricação para seu PCBs. Pelas parcerias com PWB de Bicheng, você acede para alcançar sua expectativa com nossas 3 bases da fábrica com mais de 26.000 medidores quadrados.
3) Salvar o custo de produção: Os custos de gastos de fabricação são um dos pontos-chave da concorrência do produto dos nossos clientes. O PWB de Bicheng tem-se esforçado para reduzir seu custo de fabrico do equipamento para introduzir, do treinamento do trabalhador e da melhoria da tecnologia para aumentar sua rentabilidade. Os clientes são satisfeitos com nossas poupanças de despesas mas sem a perda da qualidade.
