PWB do núcleo do metal do módulo de poder 1oz com máscara preta da solda

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-771.V1.0

Matéria-prima:

Material 1W/MK dielétrico

Contagem da camada:

Único lado

Espessura do PWB:

1.6mm ±0.16

Tamanho do PWB:

96 x 96mm=1PCS

Máscara da solda:

Preto

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

Nivelamento de solda do ar quente (HASL), sem chumbo

Destacar:

PWB do núcleo do metal do módulo de poder

PWB do núcleo do metal 1oz

PWB do módulo de poder 1oz

Descrição do produto

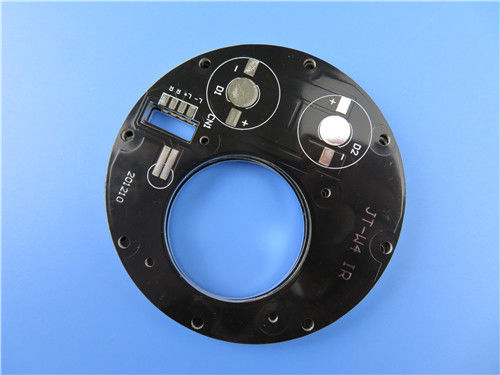

Placa de circuito impresso de alumínio RoHS do IMS do PWB para o módulo de poder

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo do PWB de alumínio para a aplicação do módulo de poder. É uma única placa da camada MCPCB em 1,6 milímetros densamente com 1 condutibilidade térmica de W/MK. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 30 placas são embaladas separadamente.

Folha do parâmetro e de dados

TAMANHO DO PWB	96 x 96mm=1PCS
TIPO DA PLACA	PWB DO IMS
Número de camadas	Único PWB tomado partido
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 70um (2oz)
	1W/MK material dielétrico 75um
	6061 1.5mm de alumínio
TECNOLOGIA
Traço e espaço mínimos:	12mil/20mil
Furos mínimos/máximos:	3mm/5.0mm
Número de furos diferentes:	12
Número de furos de broca:	3
Número de entalhes moídos:	2
Número de entalhes internos:	0
Controle da impedância	não
MATERIAL DA PLACA
Núcleo de alumínio:	1W / Material dielétrico 75um do MK
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm
Solde a máscara para aplicar-se a:	SUPERIOR, mínimo 12micron
Cor da máscara da solda:	Preto, KSM-S6189BK31
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco, IJR-4000 MW300
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado não durante todo o furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Características e benefícios

Combinação da otimização de circuito de poder e de circuito de controle,

Substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,

Difusão do calor eficaz no projeto do circuito,

Melhore a densidade de poder e a confiança do dispositivo,

Inspeção restrita de WIP e monitoração assim como instrução de trabalho,

O UL reconheceu e RoHS Diretivo-complacente

Aplicações

Motorista de disco flexível

Equipamentos eletrônicos de uma comunicação

Equipamento da fonte de alimentação
