Único PWB de alumínio tomado partido do motorista do motor do PWB da carcaça de 95x64mm

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-778.V1.0

Matéria-prima:

Material 2W/MK dielétrico

Contagem da camada:

Único lado

Espessura do PWB:

1.6mm ±0.16

Tamanho do PWB:

95 x 64mm=1PCS

Máscara da solda:

Preto

Silkscreen:

Branco

Peso de cobre:

Revestimento de superfície:

Solda do ar quente

Destacar:

Único PWB de alumínio tomado partido da carcaça

PWB de alumínio da carcaça de 95x64mm

PWB do motorista do motor de 95x64mm

Descrição do produto

Única condutibilidade térmica de alumínio tomada partido MCPCB do PWB 2W/MK com o HASL para o motorista do motor
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo do PWB de alumínio para a aplicação do motorista do motor. É uma única placa da camada MCPCB em 1,6 milímetros densamente com condutibilidade 2W/MK térmica. A placa de alumínio é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. 25 placas são embaladas separadamente.

Folha do parâmetro e de dados

TAMANHO DO PWB	95 x 64mm=1PCS
TIPO DA PLACA	PWB de alumínio, PWB do IMS
Número de camadas	Único PWB tomado partido
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	Material 2W/MK dielétrico
	Alumínio 5052
TECNOLOGIA
Traço e espaço mínimos:	40 mil. /-mil.
Furos mínimos/máximos:	2.0 / 4,0 milímetros
Número de furos diferentes:	2
Número de furos de broca:	14
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	2W/MK material dielétrico, MCPCB
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Solda do ar quente
Solde a máscara para aplicar-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

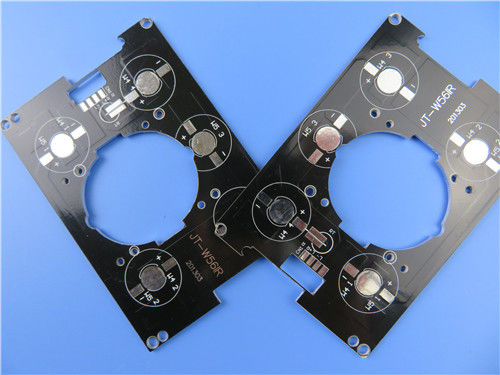

Único PWB de alumínio tomado partido do motorista do motor do PWB da carcaça de 95x64mm 0

Características e benefícios
Processo de SMT
A dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e prolonga a vida útil.
A densidade e a confiança de poder são melhoradas acima de 10%.
Reduza o custo do hardware e do conjunto,
Gestão do equipamento e manutenção detalhada e controle de processos,
1-10 partes são oferecidas para a venda.
Aprovações internacionais

Aplicações
Amplificador de potência,
Motorista do motor,
Dispositivo da fonte de alimentação,
Lâmpada fluorescente

Único PWB de alumínio tomado partido do motorista do motor do PWB da carcaça de 95x64mm 1
