o dobro de alta frequência do circuito de 1oz PTFE tomou partido PWB da imersão Glod

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-108.V1.0

Material de base:

A fibra de vidro revestiu PTFE

Contagem da camada:

1 camada, 2 camadas e multi-camada

Espessura do PWB:

0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)

Revestimento de superfície:

Cobre nu, HASL, ENIG, Prata, OSP, etc.

Destacar:

Placa do PWB do Teflon ISO9001

placa do PWB do Teflon de 400mmX500mm

PWB alto de 400mmX500mm TG

Descrição do produto

PTFEPCB de alta frequência no DK2.65F4B0.8mm 1 oz de cobre com ouro de imersãoeNegroSoldagemMáscara

(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Politetrafluoroetileno (abreviatura de PTFE), comumente conhecido como "rei do plástico", é um composto polimérico feito de tetrafluoroetileno por polimerização.resistência à corrosão, vedação, alta lubrificação e não-viscosidade, isolamento elétrico e boa resistência ao envelhecimento.Geralmente é utilizado em requisitos de alto desempenho de tubos resistentes à corrosão, recipientes, bombas, válvulas, bem como radar, equipamento de comunicação de alta frequência, equipamento de rádio.

EExcelente desempenho:

1. resistência a altas temperaturas: temperatura de utilização a longo prazo de 200 a 260 graus Celsius.

2. resistência a baixas temperaturas: ainda suave a - 100 graus Celsius;

3. resistência à corrosão: resistente ao aqua regia e a todos os solventes orgânicos;

4. resistência ao clima: melhor duração de envelhecimento dos plásticos;

5. alta lubrificação: com o menor coeficiente de atrito em plásticos (0,04);

6. Não viscoso: com tensão superficial mínima em materiais sólidos sem aderência a qualquer substância;

7. não tóxico: com inércia fisiológica;

8. excelentes propriedades eléctricas, ideal para materiais isolantes da classe C, uma espessa camada de papel de jornal pode bloquear 1500 V de alta tensão;

9. mais suave que o gelo.

Ficha de dados do F4B (PTFE)

Nome	Condição de ensaio			Unidade	Valor
Densidade	Estado normal			g/cm³	2.1 ¢2.35
Absorção de umidade	Mergulhar na água destilada a 20 ± 2 °C durante 24 horas			%	≤ 0.02
Temperatura de funcionamento	Câmara de alta e baixa temperatura			°C	-50°C+260°C
Conductividade térmica				W/m/k	0.8
ETC (típica)	0°C (εr:2.1~2.3)			ppm/°C	25 (x)

					34 ((y)
					252 ((z)
ETC (típica)	0°C (εr:2.3 ~ 2.9)			ppm/°C	14 (x)

					21 ((y)
					173 ((z)
ETC (típica)	0°C (εr:2.9 ~ 3.5)			ppm/°C	12 (x)

					15 (y)
					95 ((z)
Fator de encolhimento	2 horas em água fervente			%	0.0002
Resistividade de superfície	500 V CC		Estado normal	M·Ω	≥ 1 × 104

			Umidade e temperatura constantes		≥ 1 × 103
Resistividade de volume	Estado normal			MΩ.cm	≥ 1 × 106
	Umidade e temperatura constantes				≥ 1 × 10⁵
Resistência do alfinete	500 V CC	Estado normal		MΩ	≥ 1 × 10⁵
		Umidade e temperatura constantes			≥ 1 × 10³
Resistência dielétrica da superfície	Estado normal			d=1 mm(Kv/mm)	≥ 1.2
	Umidade e temperatura constantes				≥ 1.1
Constante dielétrica	10 GHz			εr	2.20,2.55,2.65,3.0,3.5 (± 2%)

Fator de dissipação	10 GHz			Tgδ	2.2	≤ 7 × 10^{- 4}
					2.55 a 2.65	≤ 1 × 10^-3
					3.0~3.5	≤ 1,5 × 10^-3

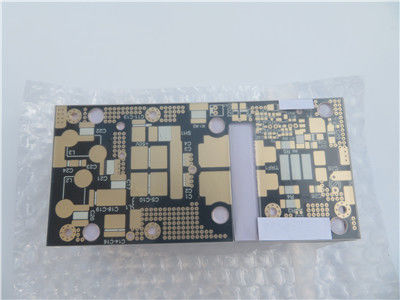

o dobro de alta frequência do circuito de 1oz PTFE tomou partido PWB da imersão Glod 0

F4BM-1/2 PCB de alta frequência

O F4BM-1/2 é laminado com tecido de vidro lacado com resina de Teflon, de acordo com a formulação científica e o rigoroso processo tecnológico.Este produto tem algumas vantagens em relação à série F4B no desempenho elétrico (( gama mais ampla de constante dielétrica, menor tangente do ângulo de perda dielétrica, maior resistência e maior estabilidade de desempenho)

Em frequências de RF e microondas, a constante dielétrica dos materiais de PTFE é tão baixa quanto 3,5 ou inferior, o que mantém um sinal forte durante a transmissão através de PCB,tornando-os ideais para superar a limitação de alta velocidade do FR-4.

Capacidade de PCB (PTFE)

Material de PCB:	PTFE revestido com fibra de vidro
Código:	F4BM-1/2 (série familiar)
Constante dielétrica:	2.2, 2.55, 2.65,
	3.0 e 3.5
Número de camadas:	1 camada, 2 camadas e multicamadas
Peso de cobre:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm)
Espessura do PCB:	0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata, OSP, etc.

o dobro de alta frequência do circuito de 1oz PTFE tomou partido PWB da imersão Glod 1
