Polyimide tomado partido impresso flexível da placa de circuito de FPC único para o sistema de telemetria

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vacuum bags+Cartons
Período de entrega:	8-9 working days
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS per month

Informações

Descrição do produto

Informações pormenorizadas

Place of Origin

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Model Number

BIC-342.V1.0

Matéria-prima:

Polyimide

Contagem da camada:

Único lado

Espessura do PWB:

0.15mm ±0.05

Tamanho do PWB:

x 2000 8mm=1PCS

Máscara da solda:

Branco

Revestimento de superfície:

Ouro da imersão

Destacar:

Placa de circuito impressa flexível de FPC

Única placa de circuito tomada partido do Polyimide FPC

Placa de circuito do sistema de telemetria FPC

Descrição do produto

Circuito impresso flexível FPC construído no único Polyimide tomado partido com medidores chapeados e 2 do ouro por muito tempo para o sistema de telemetria

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Especificações

TAMANHO DO PWB	x 2000 8mm=1PCS
Matéria-prima:	Polyimide
Número de camadas	Único PWB tomado partido
SMT	N/A
Através dos componentes do furo	N/A
STACKUP DA CAMADA	Cobre ------- 35um (1oz)
STACKUP DA CAMADA	Polyimide
Traço e espaço mínimos:	20mil/20mil
Furos mínimos/máximos:	3.0mm/3.0mm
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	0.15mm ±0.05
Revestimento de superfície	Ouro da imersão
Solde a máscara para aplicar-se a:	SUPERIOR, inferior
Cor da máscara da solda:	Coverlay branco
CONTOUR/CUTTING	Corte do laser
Reforçador:	N/A
Lado da legenda componente	NÃO
Cor da legenda componente	NÃO
ATRAVÉS DE	N/A
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

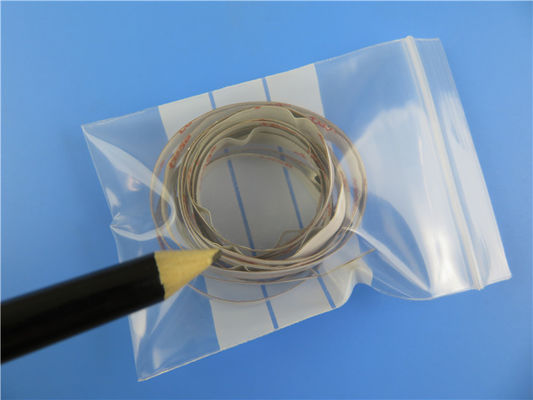

Polyimide tomado partido impresso flexível da placa de circuito de FPC único para o sistema de telemetria 0

Capacidades 2021 de FPC

Não.	Especificações	Capacidades
1	Tipo da placa	Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível
2	Matéria-prima	PI, ANIMAL DE ESTIMAÇÃO
3	Peso de cobre	0.5oz, 1oz, 2oz
4	Tamanho máximo do diodo emissor de luz	250 x 5000mm
5	Tamanho máximo geral	250 x 2000mm
6	Espessura da placa	0.03mm-3.0mm
7	Tolerância da espessura	±0.03mm
8	Furo de broca de Mininum	0.05mm
9	Furo de broca máximo	6.5mm
10	Tolerância do furo de broca	±0.025mm
11	Espessura da parede do furo	≧ 8 um
12	Trilha/Gap mínimos da única placa da camada	0.025/0.03mm
13	Trilha/Gap mínimos da dupla camada e da placa Multilayer	0.03/0.040mm
14	Gravando a tolerância	±0.02mm
15	Largura mínima da legenda de seda	≧ 0.125mm
16	Heigh mínimo da legenda de seda	≧0.75mm
17	Distância da legenda a acolchoar	≧0.15mm
18	Distância da máscara de abertura da solda da broca Coverlay a seguir	≧0.03mm
19	Distância da máscara de abertura da solda de perfurar Coverlay para seguir	≧0.03mm
20	Espessura do níquel da imersão	100-300u”
21	Espessura do ouro da imersão	1-3u”
22	Thicnkess da lata da imersão	150-400u”
23	Almofada de teste elétrica mínima	0.2mm
24	Tolerância mínima do esboço (perfurador normal do molde de aço)	±0.1mm
25	Tolerância mínima do esboço (perfurador do molde de aço da precisão)	±0.05mm
26	Raio de Mininum do ângulo chanfrado (esboço)	0.2mm
27	Material de Stiffner	PI, FR-4, 3M Adhesive, ANIMAL DE ESTIMAÇÃO, chapa de aço
28	RoHs	Sim
29	Cor da máscara da solda	Amarelo, branco, preto, verde

Polyimide tomado partido impresso flexível da placa de circuito de FPC único para o sistema de telemetria 1
