O dobro da placa 1.0mm do PWB de TRF-45 RF tomou partido condutibilidade térmica alta

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-176.V1.0

Matéria-prima:

TRF-45

Contagem da camada:

2 camadas

Espessura do PWB:

1,1 milímetros ±0.1

Tamanho do PWB:

100 x 65mm=1up

Máscara da solda:

Preto

Silkscreen:

Branco

Peso de cobre:

0.5oz

Revestimento de superfície:

Ouro da imersão

Destacar:

Placa do PWB do RF 1.0mm

Dobro tomado partido Placa do PWB do RF

Placa do PWB do RF do ouro da imersão

Descrição do produto

O dobro do PWB 1.0mm de TRF-45 RF tomou partido PWB de pequenas perdas alto da condutibilidade térmica

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Breve introdução

Este tipo de PWB tomado partido dobro da alta frequência é construído no material cerâmico-enchido de pequenas perdas de 40mil TRF-45 com cobre 1oz no lado superior e inferior. É uma placa de circuito electroless do ouro do nikel e da imersão (ENIG) com constante dielétrica (DK) 4,5. A camada inferior é exposta inteiramente para arejar.

Especificações do PWB

TAMANHO DO PWB	100 x 65mm=1up
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
	TRF-45 1.02mm
	cobre ------- 17um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 5,0 mil./6,0
Furos mínimos/máximos:	0,4 milímetros/3,5 milímetros
Número de furos diferentes:	1
Número de furos de broca:	3
Número de entalhes moídos:	1
Número de entalhes internos:	1
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	TRF-45
Folha final externo:	1,0 onças
Folha final interna:	N/A
Altura final do PWB:	1,1 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão, 65%
Solde a máscara para aplicar-se a:	Camada superior
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	Kuangshun
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Camada superior
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY	94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

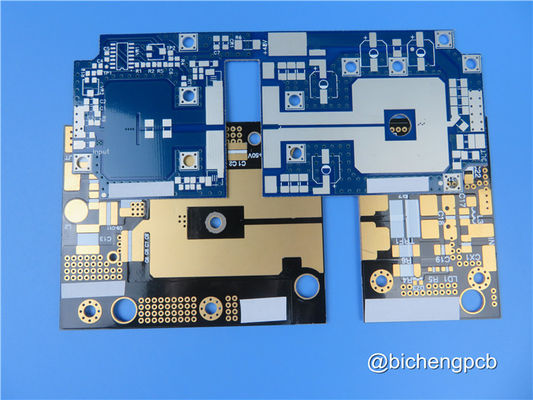

O dobro da placa 1.0mm do PWB de TRF-45 RF tomou partido condutibilidade térmica alta 0

Outros materiais disponíveis do PWB

FR-4 Tg>135, Tg>170 alto FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2)

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 Taconic etc.

AD450, AD600, AD1000, TC350 etc.

Nelco N4000, N9350, N9240

PWB do núcleo do metal, material 1W/MK-3W/MK

PWB flexível

CAPACIDADE

2500-3000 tipos cada mês.

ÁREA DE SERVIÇO

Asiático de America do Norte, de Oceania, de 3Sudeste Asiático, de Europa Oriental, de África, de América Latina, ocidental & de TB0 0N Europa do Sul, de Europa do Norte, central & sul, Médio Oriente.

Nós podemos ver suas aplicações no rádio satélite, na identificação do RF, no amplificador de potência etc.

O dobro da placa 1.0mm do PWB de TRF-45 RF tomou partido condutibilidade térmica alta 1

Processo de manufatura de PWB duplo da camada PTH

O ouro da imersão e o PWB de HASL estão continuando como etapas de seguimento: (1). Corte do material --> (2). Perfuração --> (3). PTH --> (4). Filme seco (circuito) --> (5). Chapeamento do teste padrão --> (6). Gravura a água-forte --> (7). Máscara da solda --> (8). Silkscreen --> (9). Revestimento de superfície --> (10). Contorno do perfil --> (11). V-sulco --> (12). Teste elétrico --> (13). Empacotamento --> (14). Entrega

O dobro da placa 1.0mm do PWB de TRF-45 RF tomou partido condutibilidade térmica alta 2

Nós podemos fornecê-lo os protótipos, os grupos pequenos e a produção em massa. Todo o inquérito, sente por favor livre contactar-nos.
