Placa de pequenas perdas do PWB de 20mil RF-45 com base enchida cerâmica da resina de PTFE

MOQ:	1PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINA

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-177.V1.0

Matéria-prima:

Resina enchida cerâmica de PTFE

Contagem da camada:

PWB tomado partido dobro, PWB Multilayer, PWB híbrido

Espessura do PWB:

20mil (0.508mm), 25mil (0.635mm), 31mil (0.787mm), 62mil (1.575mm), 125mil (3.175mm)

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….

Destacar:

placa do PWB de 20mil RF

Placa enchida cerâmica do PWB de PTFE RF

Placa tecida do PWB do RF da fibra de vidro

Descrição do produto

RF-45RF de baixa perda PCBEstável DKAlta frequênciaPlaca de circuito de alto desempenho

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Oi pessoal,

Hoje, vamos falar sobre um tipo de placa de circuito impresso Taconic ORCER: PCB de alta frequência RF-45.

RF-45 é um laminado de resina de PTFE preenchido com cerâmica utilizando fibra de vidro tecida como reforço.É um tipo de laminado de baixa perda alternativo ao FR-4, com constante dielétrica (DK) estável em relação à temperatura e DF estável em relação à frequência.

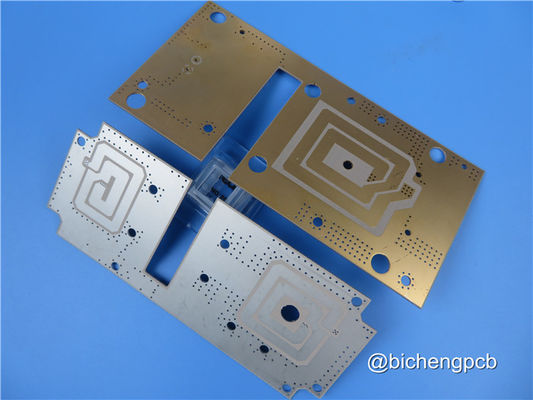

Placa de pequenas perdas do PWB de 20mil RF-45 com base enchida cerâmica da resina de PTFE 0

Placa de pequenas perdas do PWB de 20mil RF-45 com base enchida cerâmica da resina de PTFE 1

As aplicações típicas sãoAntenas GPS,Antenas RFID,sAntenas de rádio de satélite.

Valor típico de RF-45

Propriedade	Método de teste	Unidade	Valor
Material	/	/	RF-45
Constante dielétrica	IPC-TM-650 2.5.5.6	/	4.5
Fator de dissipação @ 10GHz	IPC-TM-650 2.5.5.5.1	/	0,0037
Absorção de umidade	IPC-TM-650 2.6.2.1	%	≤0,04
Resistência à Flexão (MD)	ASTM D790	psi	20700
RESISTÊNCIA À FLEXÃO (CD)	ASTM D790	psi	19300
Resistência ao descascamento (1 oz VLP)	IPC-TM-650 2.4.8 (Estresse Térmico)	libras/polegada linear	10
Condutividade térmica	ASTM F 433	W/m/K	0,33
Resistividade volumétrica	IPC-TM-650 2.5.17.1	Mohm/cm	1,4 x 10⁸
Resistividade superficial	IPC-TM-650.2.5.17.1	Mohm	3,3 x 10⁶
CET (x)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	9
CTE (a)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	13
CTE(z)	IPC-TM-650-2.4.41 (>RT -125℃)	ppm/℃	96
Classificação de inflamabilidade	UL94	/	V-0

Nossa capacidade de PCB (RF-45)

PCB Material:	Resina de PTFE preenchida com cerâmica
Designação:	RF-45
Constante dielétrica:	4.5
Fator de dissipação	0,0037 10 GHz
Contagem de camadas:	PCB de dupla face, PCB multicamada, PCB híbrido
Peso de cobre:	0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB:	20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm)
Tamanho do PCB:	≤400mm X 500mm
Máscara de solda:	Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície:	Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc.

Placa de pequenas perdas do PWB de 20mil RF-45 com base enchida cerâmica da resina de PTFE 2

Outro disponível PCB Material

FR-4 Tg>135, High Tg>170 FR-4 ( S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 etc

AD450, AD600, TC350 etc.

Nelco N4000, N9350, N9240

PCB com núcleo de metal, material 1W/MK-3W/MK

PCB flexível, Megtron 6 (M6) R-5775G

Nossos serviços de PCB

protótipos de PCB

Produção em massa

PCB de lado único

PCB de dupla face

PCB multicamada até 32 camadas

PCB de cobre pesado

PCB Híbrido

PCB controlado por impedância

Via no pad PCB

Matriz de grade de esferas (BGA) PCB

Cego via PCB

Furos rebaixados, meio furo, furo de pressão

Entrega rápida (QTA)

Sem quantidade mínima de pedido (MOQ)

Serviço de remessa porta a porta

CAPACIDADE

2500-3000 tipos por mês.

ÁREA DE SERVIÇO

América do Norte, Oceania, Sudeste Asiático, Europa Oriental, África, América Latina, Oeste e Sul da Europa, Norte da Europa, Centro e Sul da Ásia, Oriente Médio.

Placa de pequenas perdas do PWB de 20mil RF-45 com base enchida cerâmica da resina de PTFE 3

Podemos fornecer-lhe protótipos, pequenos lotes e PCB de produção em massa.Qualquer dúvida, não hesite em contactar-nos.

Obrigado pela sua leitura.
