Detalhes do produto:
Condições de Pagamento e Envio:
|
Material de base: | RF-45 | Contagem da camada: | 2 camadas |
---|---|---|---|
Espessura do PWB: | 0,8 mm ±0,1 | Tamanho do PWB: | 70 x 55 mm = 1 para cima |
Máscara da solda: | Azul | Silkscreen: | Branco |
Peso de cobre: | 0.5oz | Revestimento de superfície: | prata de imersão |
Destacar: | placa do PWB de 30mil RF,Placa de prata do PWB do RF da imersão,Solda azul que reveste a placa do PWB do RF |

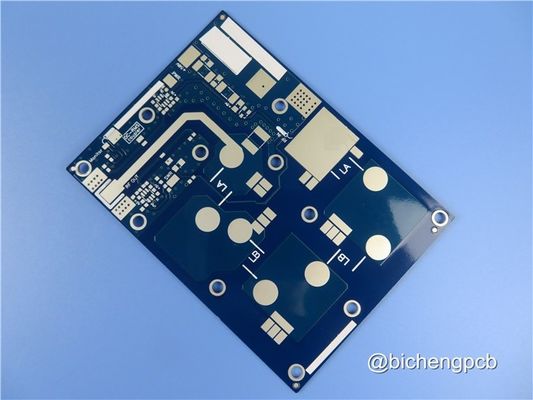

30 milímetros RF-45 PCB de alta frequênciacomAzulImersão de revestimento de máscara de soldaPrata em almofadas
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Breve Introdução
Este tipo de PCB RF de imersão de prata é feito em um dos materiais da família ORCER da Taconic: RF-45.A máscara de solda e a cobertura de serigrafia estão apenas na camada superiorA camada inferior é totalmente exposta coberta com prata de imersão como função de escudo.
Especificações de PCB
Tamanho do PCB | 70 x 55 mm = 1 para cima |
Tipo de placa | PCB de dupla face |
Número de camadas | 2 camadas |
Componentes montados na superfície | - Sim, sim. |
Através de componentes furados | Não |
Capacidade de produção | cobre ------- 17um ((0,5 oz) + camada TOP de chapa |
RF-45 0,787 mm | |
cobre ------- 17um ((0,5 oz) + camada BOT de placa | |
TECNOLOGIA | |
Traços mínimos e espaço: | 40,0 mil / 5,0 mil |
Orifícios mínimos/máximos: | 0.4 mm / 6.0 mm |
Número de buracos diferentes: | 1 |
Número de furos: | 3 |
Número de cavilhas moídas: | 1 |
Número de recortes internos: | - Não. |
Controle de impedância: | - Não. |
Número do dedo dourado: | 0 |
MATERIAL do quadro | |
Epoxi de vidro: | RF-45 |
Folha final externa: | 10,0 oz |
Folha final interna: | N/A |
Altura final do PCB: | 00,8 mm ± 0.1 |
Revestimento e revestimento | |
Revestimento de superfície | Prata de imersão, 39% |
Máscara de solda Aplicar para: | Camada superior |
Cor da máscara de solda: | Azul |
Tipo de máscara de solda: | Kuangshun |
CONTOUR/CUTTING | Roteamento |
Marcação | |
Lado da lenda do componente | Camada superior |
Cor da legenda do componente | Branco |
Nome ou logotipo do fabricante: | N/A |
VIA | Revestido por um buraco (PTH), tamanho mínimo 0,4 mm. |
Classificação de inflamabilidade | 94V-0 |
Tolerância de dimensões | |
Dimensão do contorno: | 0.0059" |
Revestimento de placas: | 0.0029" |
Tolerância de perfuração: | 0.002" |
Teste | 100% de ensaio eléctrico antes da remessa |
Tipo de obra de arte a fornecer | Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | Em todo o mundo. |
Outras rádios de rádio disponíveisPCB MArterial
FR-4 Tg> 135, Tg elevado> 170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroide 5880, RT/duroide 5870, RT/duroide 6002, RT/duroide 6010, RT/duroide 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B DK2.2DK2.65
Tacônico TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 etc.
AD450, AD600, AD1000, TC350 etc.
PCB de núcleo metálico, material 1W/MK-3W/MK
PCB flexíveis
Megtron 6 (M6) R-5775G
O nossoPCBServiços
Protótipos de PCB
Produção em massa
PCB unilateral
PCB de dupla face
PCB multicamadas até 32 camadas
PCB de cobre pesado
PCB híbridos
PCB controlado por impedância
Via em pad PCB
PCB de rede de esferas (BGA)
Cego através de PCB
Orifícios contra-fogar, meio-buraco, buraco de prensagem
Entrega rápida (QTA)
Nenhuma quantidade mínima de encomenda (MOQ)
Serviço de envio de porta a porta
Área de serviço:
A Rogers serve uma vasta área de serviço, incluindo a América do Norte, Oceania, Sudeste Asiático, Europa Oriental, África, América Latina, Europa Ocidental e Austral, Europa do Norte, Ásia Central e do Sul,e do Médio OrienteEsta ampla cobertura garante que os clientes de diferentes regiões possam aceder e beneficiar dos produtos e serviços da Rogers.
Aplicações típicas:
Os laminados RF-45 encontram aplicações típicas em várias indústrias.com um diâmetro superior a 50 mm,Além disso, os laminados RF-45 são adequados para etiquetas RFID (Radio Frequency Identification), que são usadas para fins de rastreamento e identificação em diferentes setores.Estes laminados também podem ser utilizados em antenas de rádio por satélite, antenas RFID e antenas GPS, permitindo uma transmissão e recepção de sinais confiáveis e eficientes nestes sistemas.
No geral, os laminados Rogers RF-45 oferecem uma gama versátil de capacidades, uma ampla área de serviço e encontram aplicações típicas em rádio por satélite, etiquetas RFID, antenas de rádio por satélite,Antenas RFID, e antenas GPS.
Processo de fabrico de PCB de PTH de dupla camada
O ouro de imersão e o PCB HASL estão a proceder como as seguintes etapas: (1) Shearing material --> (2) Perfuração --> (3). PTH --> (4). Filme seco (circuito) --> (5).Máscara de solda --> (8). Silkscreen --> (9). Finish de superfície --> (10). Conto de perfil --> (11). V-groove --> (12).
Podemos fornecer-lhe protótipos, pequenos lotes e produção em massa.
