Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | PTFE/Ceramic reforçado de vidro tecido encheu-se | Contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
|---|---|---|---|
| Espessura do PWB: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762 | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc…. | ||
| Destacar: | 6mil imprimiu a placa do PWB do RF,Placa enchida cerâmica do PWB de PTFE RF,Placa reforçada de vidro tecida do PWB do RF |
||

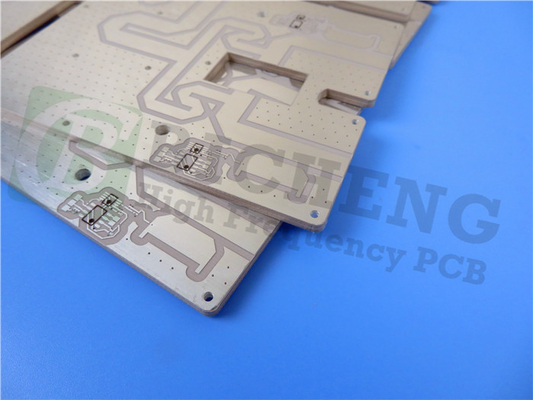

Placa de circuito impresso Rogers AD1000 Arlon PCB de alta frequência preenchido com cerâmica PTFE Dupla face AD1000 RF PCB
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Breve introdução
O AD1000 é um material de alta constante dielétrica (10,2 ou superior), um laminado reforçado com fibra de vidro.Permite a miniaturização do circuito, em comparação com os materiais tradicionais de baixa perda e permite maior estabilidade dimensional e robustez mecânica do que outros laminados 10 Dk.Os laminados AD1000 são considerados um material macio que pode suportar tensões vibracionais, não necessitando de processamento ou manuseio complicado especial durante o processo de fabricação, em comparação com materiais cerâmicos puros.
Características:
1. PTFE reforçado com fibra de vidro/cerâmica com alto Dk de 10,2
2. Condutividade térmica de 0,81 W/mK
3. A alta resistência à casca do cobre permite larguras de linha gravadas mais finas
4. Menor perda de inserção
5. Tamanhos de painel maiores disponíveis
6. Baixa absorção de umidade de 0,03%
7. Acessório de componente cerâmico altamente confiável e confiabilidade PTH resultante de excelentes valores CTE
Aplicações Típicas:
1. Sistemas de Prevenção de Colisão de Aeronaves (TCAS)
2. Sistemas de Vigilância por Radar Terrestres
3. Amplificadores de baixo ruído (LNAs)
4. Circuitos Miniaturizados e Antenas Patch
5. Amplificadores de potência (PAs)
6. Módulos de Radar e Coletores
7. Banda X e Abaixo
Nossa capacidade de PCB (AD1000)
| PCB Material: | PTFE reforçado com fibra de vidro/preenchimento com cerâmica |
| Designação: | AD1000 |
| Constante dielétrica: | 10.2 |
| Fator de dissipação | 0,0023 10 GHz |
| Contagem de camadas: | PCB de dupla face, PCB multicamada, PCB híbrido |
| Peso de cobre: | 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: | 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3,175 mm), 127 mil (3,226 mm) |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc. |
Porque escolher-nos?
1. O projeto de engenharia evita que ocorram problemas na pré-produção;
2. ISO9001, ISO14001, ISO13485, fábrica certificada pela UL;
3. Inspeção AOI;
4. Entrega pontual superior a 98% de taxa de entrega pontual;
5. 16000㎡ oficina;
6. Capacidade de saída de 30000㎡ por mês;
7. 8000 tipos de PCB's por mês;
8. Verificação rápida de CADCAM e cotação gratuita de PCB;
9. Mais de 18 anos de experiência em PCB;
10. Taxa de reclamação do cliente: <1%
Outros PCBs de alta frequência disponíveis
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC etc.
AD450, AD600, TC350 etc.
