Detalhes do produto:
Condições de Pagamento e Envio:
|
| material base: | AD1000 0,762 mm | contagem de camadas: | 2 camadas |
|---|---|---|---|
| Espessura do PCB: | 0,8 mm ±0,1 | tamanho do PCB: | 42 x 25mm=1up |
| peso de cobre: | 1oz | Acabamento de superfície: | ouro de imersão |
| Destacar: | placa do PWB de 30mil RF,Placa tomada partido dobro do PWB do RF,Placa de alta frequência do PWB do RF |
||

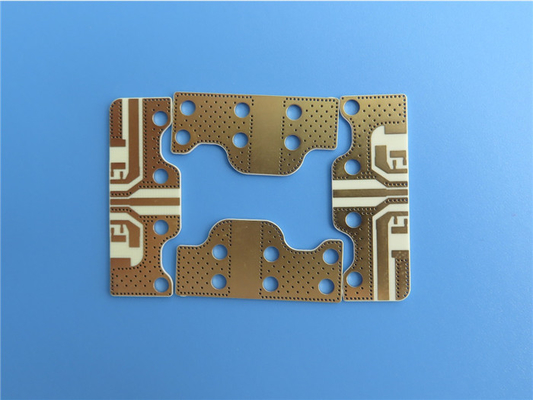

30milAD1000 PCB de alta frequência RF PCB de dupla face DK 10.2 PWBcom imersãoOuro
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Breve introdução
Este tipo de PCB RF de ouro de imersão é feito em material AD1000, PTFE/fibra de vidro tecida/laminado preenchido com cerâmica.A placa de circuito é de duas camadas com cobre acabado de 1 onça.Sem máscara de solda e serigrafia.Ambas as camadas estão totalmente expostas ao ar.Tem 0,8 mm de espessura e 50 placas são embaladas a vácuo para envio.
TípicaFormulários:
1. Sistemas de Prevenção de Colisão de Aeronaves (TCAS)
2. Sistemas de Vigilância por Radar Terrestres
3. Amplificadores de baixo ruído (LNAs)
4. Circuitos Miniaturizados e Antenas Patch
5. Amplificadores de potência (PAs)
6. Módulos de Radar e Coletores
7. Banda X e abaixo
Especificações PCB
| TAMANHO DO PCB | 42 x 25mm=1up |
| TIPO DE PLACA | PCB de dupla face |
| Número de camadas | 2 camadas |
| Componentes de montagem em superfície | SIM |
| Componentes do Furo Passante | NÃO |
| EMPILHAMENTO DE CAMADAS | cobre ------- 17um(0,5 onças)+camada superior da placa |
| AD1000 0,762 mm | |
| cobre ------- 17um(0,5 onças) + placa BOT Layer | |
| TECNOLOGIA | |
| Traço mínimo e espaço: | 10 mil / 10 mil |
| Furos Mínimo / Máximo: | 0,3 mm / 3,0 mm |
| Número de furos diferentes: | 2 |
| Número de furos de perfuração: | 115 |
| Número de slots fresados: | 0 |
| Número de recortes internos: | não |
| Controle de Impedância: | não |
| Número de dedo de ouro: | 0 |
| MATERIAL DA PLACA | |
| Vidro Epóxi: | AD1000 0,762 mm |
| Folha final externa: | 1,0 onças |
| Folha final interna: | N / D |
| Altura final do PCB: | 0,8 mm ±0,1 |
| REVESTIMENTO E REVESTIMENTO | |
| Acabamento de superfície | Ouro de Imersão, 52% |
| A máscara de solda aplica-se a: | N / D |
| Cor da Máscara de Solda: | N / D |
| Tipo de máscara de solda: | N / D |
| CONTORNO/CORTE | Roteamento |
| MARCAÇÃO | |
| Lado da Legenda do Componente | N / D |
| Cor da Legenda do Componente | N / D |
| Nome ou logotipo do fabricante: | N / D |
| ATRAVÉS DA | Furo revestido (PTH), tamanho mínimo de 0,3 mm. |
| CLASSIFICAÇÃO DE INFLAMBILIDADE | 94V-0 |
| TOLERÂNCIA DE DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Revestimento da placa: | 0,0029" |
| Tolerância de perfuração: | 0,002" |
| TESTE | Teste elétrico 100% antes do envio |
| TIPO DE ARTE A SER FORNECIDA | arquivo de e-mail, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVIÇO | Em todo o mundo, globalmente. |
Outros RF disponíveisPCB Marterial
FR-4 Tg>135, High Tg>170 FR-4 ( S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.
Rogers TMM4, TMM10, Kappa 438 etc.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 etc.
AD450, AD600, AD1000, TC350 etc.
PCB com núcleo de metal, material 1W/MK-3W/MK
PCB Flexível
Megtron 6 (M6) R-5775G
NossoPCBServiços
protótipos de PCB
Produção em massa
PCB de lado único
PCB de dupla face
PCB multicamada até 32 camadas
PCB de cobre pesado
PCB Híbrido
PCB controlado por impedância
Via no pad PCB
Matriz de grade de esferas (BGA) PCB
Cego via PCB
Furos rebaixados, meio furo, furo de pressão
Entrega rápida (QTA)
Sem quantidade mínima de pedido (MOQ)
Serviço de remessa porta a porta
CAPACIDADE
2500-3000 tipos por mês.
ÁREA DE SERVIÇO
América do Norte, Oceania, Sudeste Asiático, Europa Oriental, África, América Latina, Oeste e Sul da Europa, Norte da Europa, Centro e Sul da Ásia, Oriente Médio.
Processo de Fabricação de PCB PTH de Camada Dupla
O ouro de imersão e o PCB HASL seguem os seguintes passos: (1).Cisalhamento de material --> (2).Perfuração --> (3).PTH --> (4).Filme seco (Circuito) --> (5).Revestimento padrão --> (6).Gravura --> (7).Máscara de solda --> (8).Serigrafia --> (9).Acabamento da Superfície --> (10).Contorno do Perfil --> (11).Ranhura em V --> (12).Teste Elétrico --> (13).Embalagem -->(14).Entrega
Podemos fornecer protótipos, pequenos lotes e produção em massa.Qualquer dúvida, não hesite em contactar-nos.
