| Matéria-prima: | Compostos de PTFE enchido cerâmico e da fibra de vidro tecida | contagem da camada: | PWB tomado partido dobro, PWB Multilayer, PWB híbrido |
|---|---|---|---|
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm), 25mil (0.635mm), 60mil (1.524mm), 125mil (3.175mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Verde, preto, azul, amarelo, vermelho etc. | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc…. | ||
| Realçar: | PWB 60mil de alta frequência,PWB de alta frequência Taconic,PWB de alta frequência de 400mmX500mm |
||
RF-10Placa de circuito impresso 10mil 20mil 60mil Taconic RF-10 PCB de alta frequênciaPCB de baixa perda alta DK RF

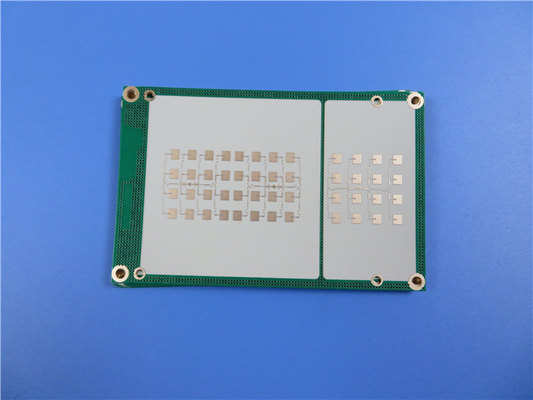

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Os laminados RF-10 da Taconic são compostos de PTFE preenchido com cerâmica e fibra de vidro entrelaçada, que têm a vantagem de alta constante dielétrica (10,2 10 GHz) e baixo fator de dissipação (0,0025 10 GHz).O reforço fino de fibra de vidro é usado para oferecer baixa perda dielétrica e rigidez aprimorada para facilidade de manuseio e estabilidade dimensional aprimorada para circuitos multicamadas.
Os materiais de alta frequência RF-10 são projetados para fornecer substratos econômicos, respondendo a uma necessidade em aplicações de RF para redução de tamanho.Também se liga bem para suavizar o cobre de baixo perfil.A baixa dissipação combinada com o uso de cobre muito liso resulta em perdas de inserção ideais em frequências mais altas, onde as perdas por efeito pelicular desempenham um papel substancial.
Os benefícios dos laminados RF-10.tem eexcelente adesão a cobres lisos, halta condutividade térmica para gerenciamento térmico aprimorado, high DK para redução do tamanho do circuito de RF eeuow 0,0025 perda tangente @ 10 GHz etc.
O RF-10 tem uma ampla gama de aplicações.Incluindo umsistemas de prevenção de colisão de aeronaves,Antenas GPS, mantenas patch microstrip, pcomponentes ativos (filtros, acopladores, divisores de energia)etc.
Nossa capacidade de PCB (RF-10)
| PCB Material: | Compósitos de PTFE preenchido com cerâmica e fibra de vidro tecida |
| Designação: | RF-10 |
| Constante dielétrica: | 10.2 |
| Fator de dissipação | 0,0025 10 GHz |
| Contagem de camadas: | PCB de dupla face, PCB multicamada, PCB híbrido |
| Peso de cobre: | 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm) |
| Espessura do PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Tamanho do PCB: | ≤400mm X 500mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc. |
RF-10 Valores Típicos
| Propriedade | Método de teste | Unidade | Valor | Unidade | Valor |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2±0,3 | 10.2±0,3 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0,0025 | 0,0025 | ||
| TcK†(-55 a 150°C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| Absorção de umidade | IPC-650 2.6.2.1 | % | 0,08 | % | 0,08 |
| Casca-grossa(1 onça. RT cobre) | IPC-650 2.4.8 (solda) | lbs/in | 10 | N/mm | 1.7 |
| Resistividade volumétrica | IPC-650 2.5.17.1 | Mohm/cm | 6,0 x 107 | Mohm/cm | 6,0 x 107 |
| Resistividade superficial | IPC-650 2.5.17.1 | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
| Resistência à flexão(MD) | IPC - 650 - 2.4.4 | psi | 14.000 | N/mm2 | 96,53 |
| Resistência à flexão(CD) | IPC - 650 - 2.4.4 | psi | 10.000 | N/mm2 | 68,95 |
| Resistência à tracção(MD) | IPC - 650 - 2.4.19 | psi | 8.900 | N/mm2 | 62,57 |
| Resistência à tracção(CD) | IPC - 650 - 2.4.19 | psi | 5.300 | N/mm2 | 37.26 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois da Gravura) | % (25 mil-MD) | -0,0032 | % (25 mil-CD) | -0,0239 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois de Assar) | % (25 mil-MD) | -0,0215 | % (25 mil-CD) | -0,0529 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois do Estresse) | % (25 mil-MD) | -0,0301 | % (25 mil-CD) | -0,0653 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois da Gravura) | % (60 mil-MD) | -0,0027 | % (60 mil-CD) | -0,0142 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois de Assar) | % (60 mil-MD) | -0,1500 | % (60 mil-CD) | -0,0326 |
| Estabilidade dimensional | IPC-650 2.4.39(Depois do Estresse) | % (60 mil-MD) | -0,0167 | % (60 mil-CD) | -0,0377 |
| Densidade(Gravidade Específica) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| Calor específico | IPC-650-2.4.50 | J/g°C | 0,9 | J/g°C | 0,9 |
| Condutividade térmica(Sem roupa) | IPC-650-2.4.50 | P/M*K | 0,85 | P/M*K | 0,85 |
| CTE (eixo X -Y)(50 a 150°C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (eixo Z)(50 a 150°C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
| Classificação de inflamabilidade | interno | V-0 | V-0 |
