PWB Taconic tomado partido dobro de alta frequência 60mil RF-10 da micro-ondas

MOQ:	1pcs
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

CHINAz

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-182.V1.0

Matéria-prima:

RF-10 1.524mm

Contagem da camada:

2 camadas

Espessura do PWB:

1,6 milímetros ±0.16

Tamanho do PWB:

90 x 100mm=1up

Máscara da solda:

Verde

Peso de cobre:

Revestimento de superfície:

Ouro da imersão

Destacar:

PWB Taconic 60mil da micro-ondas

O dobro tomou partido PWB Taconic da micro-ondas

PWB Taconic de alta frequência da micro-ondas

Descrição do produto

60mil RF-10 PCB de alta frequênciaPCB de Microondas Tacônico de Dupla Face Baixa Perda AltaDK RF PCBs

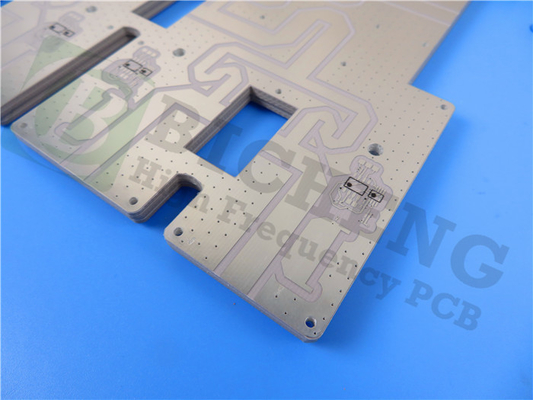

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Descrição geral

Este tipo de PCB DK de alta perda e baixa é construído em substrato 60mil RF-10. É um acúmulo de camada dupla com grande área de ouro de imersão e máscara de solda verde parcial.O cobre acabado de 1 onça está em ambos os lados.As placas são fabricadas de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos.A cada 25 pranchas são embaladas para embarque.

Especificações PCB

TAMANHO DO PCB	90 x 100mm=1up
TIPO DE PLACA	PCB de dupla face
Número de camadas	2 camadas
Componentes de montagem em superfície	SIM
Componentes do Furo Passante	NÃO
EMPILHAMENTO DE CAMADAS	cobre ------- 17um(0,5 onças)+camada superior da placa
	RF-10 1,524 mm
	cobre ------- 17um(0,5 onças) + placa BOT Layer
TECNOLOGIA
Traço mínimo e espaço:	4 mil / 4 mil
Furos Mínimo / Máximo:	0,3 mm / 4,0 mm
Número de furos diferentes:	5
Número de furos de perfuração:	211
Número de slots fresados:	5
Número de recortes internos:	3
Controle de Impedância:	não
Número de dedo de ouro:	0
MATERIAL DA PLACA
Vidro Epóxi:	RF-10 1,524 mm
Folha final externa:	1,0 onças
Folha final interna:	N / D
Altura final do PCB:	1,6 mm ±0,16
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície	Ouro de Imersão, 89%
A máscara de solda aplica-se a:	Camada superior
Cor da Máscara de Solda:	Verde
Tipo de máscara de solda:	LPI
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da Legenda do Componente	N / D
Cor da Legenda do Componente	N / D
Nome ou logotipo do fabricante:	N / D
ATRAVÉS DA	Furo revestido (PTH), tamanho mínimo de 0,3 mm.
CLASSIFICAÇÃO DE INFLAMBILIDADE	94V-0
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço:	0,0059"
Revestimento da placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

TípicaFormulários

1.Sistemas de prevenção de colisão de aeronaves

2.Antenas GPS

3.Antenas Patch Microstrip

4. Componentes passivos (filtros, acopladores, divisores de energia)

5.Componentes do Satélite

Porque escolher-nos?

1.ISO9001, ISO14001, IATF16949, ISO13485, certificado pela UL;

2. Mais de 18+ anos de experiência em PCB de alta frequência;

3. A ordem da quantidade pequena está disponível, nenhum MOQ exigido;

4.Somos uma equipa de paixão, disciplina, responsabilidade e honestidade;

5. Entrega no prazo: >98%, taxa de reclamação do cliente: <1%

6.16000㎡ oficina, 30000㎡ saída por mês e 8000 tipos de PCB por mês;

7.Poderosas capacidades de PCB suportam sua pesquisa e desenvolvimento, vendas e marketing;

8. IPC Classe 2 / IPC Classe 3

PWB Taconic tomado partido dobro de alta frequência 60mil RF-10 da micro-ondas 0

Valor típico de RF-10

Propriedade	Método de teste	Unidade	Valor	Unidade	Valor
Dk @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		10.2±0,3		10.2±0,3
Df @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		0,0025		0,0025
TcK†(-55 a 150°C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Absorção de umidade	IPC-650 2.6.2.1	%	0,08	%	0,08
Casca-grossa(1 onça. RT cobre)	IPC-650 2.4.8 (solda)	lbs/in	10	N/mm	1.7
Resistividade volumétrica	IPC-650 2.5.17.1	Mohm/cm	6,0 x 10⁷	Mohm/cm	6,0 x 10⁷
Resistividade superficial	IPC-650 2.5.17.1	Mohm	1,0 x 10⁸	Mohm	1,0 x 10⁸
Resistência à flexão(MD)	IPC - 650 - 2.4.4	psi	14.000	N/mm²	96,53
Resistência à flexão(CD)	IPC - 650 - 2.4.4	psi	10.000	N/mm²	68,95
Resistência à tracção(MD)	IPC - 650 - 2.4.19	psi	8.900	N/mm²	62,57
Resistência à tracção(CD)	IPC - 650 - 2.4.19	psi	5.300	N/mm²	37.26
Estabilidade dimensional	IPC-650 2.4.39(Depois da Gravura)	% (25 mil-MD)	-0,0032	% (25 mil-CD)	-0,0239
Estabilidade dimensional	IPC-650 2.4.39(Depois de Assar)	% (25 mil-MD)	-0,0215	% (25 mil-CD)	-0,0529
Estabilidade dimensional	IPC-650 2.4.39(Depois do Estresse)	% (25 mil-MD)	-0,0301	% (25 mil-CD)	-0,0653
Estabilidade dimensional	IPC-650 2.4.39(Depois da Gravura)	% (60 mil-MD)	-0,0027	% (60 mil-CD)	-0,0142
Estabilidade dimensional	IPC-650 2.4.39(Depois de Assar)	% (60 mil-MD)	-0,1500	% (60 mil-CD)	-0,0326
Estabilidade dimensional	IPC-650 2.4.39(Depois do Estresse)	% (60 mil-MD)	-0,0167	% (60 mil-CD)	-0,0377
Densidade(Gravidade Específica)	IPC-650-2.3.5	g/cm³	2.77	g/cm³	2.77
Calor específico	IPC-650-2.4.50	J/g°C	0,9	J/g°C	0,9
Condutividade térmica(Sem roupa)	IPC-650-2.4.50	P/M*K	0,85	P/M*K	0,85
CTE (eixo X -Y)(50 a 150°C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CTE (eixo Z)(50 a 150°C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Classificação de inflamabilidade	interno		V-0		V-0
