O dobro dielétrico composto da placa 1.0mm do PWB do RF da micro-ondas tomou partido PWB

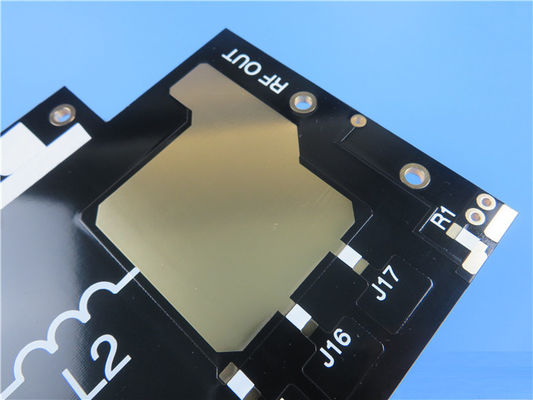

Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB
Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB Microwave Composite Dielectric RF PCB Board 1.0mm Double Sided PCB

Imagem Grande :  O dobro dielétrico composto da placa 1.0mm do PWB do RF da micro-ondas tomou partido PWB

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-183.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000PCS pelo mês
Descrição de produto detalhada
Material de base: Material dielétrico composto de microondas Contagem da camada: PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Espessura do PWB: 00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0. Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho. Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….
Realçar:

Placa dielétrica do PWB do RF

,

o dobro de 1.0mm tomou partido PWB

,

Placa composta do PWB do RF da micro-ondas



Wangling TP-1/2 PCB de alta frequência PCB RF alternativo de alta frequência DK10, DK22 placa de circuito impresso

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Descrição geral

O TP-1/2 é liso e limpo em ambos os lados, sem manchas, arranhões e abolhamento na aparência geral.A constante dielétrica é estável e DK pode ser opcional na faixa de 3 a 22 de acordo com o requisito de projeto do circuitoA temperatura de funcionamento é de -100°C+150°C.



A resistência ao descascamento entre o cobre e o substrato é mais fiável do que o revestimento a vácuo do substrato cerâmico.maior taxa de aprovação da produçãoEm especial, o custo de fabrico é muito mais baixo do que o substrato cerâmico.



Podemos encontrar suas aplicações em sistemas de prevenção de colisões de aeronaves, antenas GPS, antenas de microstrip patch, componentes passivos (filtros, acopladores, divisores de energia), componentes de satélite.



O dobro dielétrico composto da placa 1.0mm do PWB do RF da micro-ondas tomou partido PWB 0



A nossa capacidade (TP-1/2)

Material de PCB: Material dielétrico composto de microondas
Designação TP-1/2
Constante dielétrica: 10.0
Fator de dissipação 0.001 10 GHz
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 00,8 mm±0.05, 1,0 mm±0.05, 1,2 mm±0.05, 1,5 mm±0.06, 2,0 mm±0.075, 3,0 mm±0.1, 4,0 mm±0.1, 5,0 mm±0.12, 6,0 mm±0.12, 10,0 mm±0.2
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc.



Por que escolher-nos?

1.ISO9001, ISO14001, IATF16949, ISO13485, certificado UL;

2. Mais de 18 anos de experiência em PCB de alta frequência;

3. Pequena quantidade de encomenda está disponível, não é necessário MOQ;

4Somos uma equipa de paixão, disciplina, responsabilidade e honestidade.

5. Entrega pontual: > 98%, taxa de reclamações dos clientes: < 1%

6.16000m2 de oficina, 30000m2 de produção por mês e 8000 tipos de PCB por mês;

7.Capacidades PCB poderosas apoiar a sua pesquisa e desenvolvimento, vendas e marketing;

8Classe 2 / Classe 3 do CIP



TP-1/2 Valor típico

Nome Condição de ensaio Unidade Valor
Densidade Estado normal g/cm3 1.0~2.9
Absorção de umidade Mergulho em água destilada de 20 ± 2°Cdurante 24 horas % ≤ 0.02
Força da casca Em estado normal N/cm ≥ 6
No ambiente de umidade e temperatura alternadas: N/cm ≥ 4
Temperatura de funcionamento Armário de alta e baixa temperatura °C - 100- Não.+ 150(A temperatura de processamento não deve exceder 200 °C.°C)
Conductividade térmica -55 ~ 288°C W / m / k 0.6
TEC Aumento de temperatura de 96°Cpor hora   < 6 × 10- 5
Fator de encolhimento 2 horas em água fervente % 0.0004
Resistividade de superfície 500 V DC em estado normal M.Ω ≥ 1 × 107
500 V CC Umidade e temperatura constantes M.Ω ≥ 1 × 105
Resistividade de volume Estado normal MΩ.cm ≥ 1 × 109
Umidade e temperatura constantes   ≥ 1 × 106
Resistência dielétrica da superfície Estado normal Kv/mm ≥ 1.5
Umidade e temperatura constantes   ≥ 1.2
Constante dielétrica 10 GHz εr 36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK pode ser personalizado)
Fator de dissipação 10 GHz Tgδ(εr 3-11) ≤ 1 × 10-3
Tgδ(εr 12-22) ≤ 1,5 × 10-3



O dobro dielétrico composto da placa 1.0mm do PWB do RF da micro-ondas tomou partido PWB 1
