PWB alto alternativo de alta frequência da DK RF da placa de circuito impresso de 5.0mm

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-184.V1.0

Material de base:

TP-1/2 5,0 mm

Contagem da camada:

2 camadas

Espessura do PWB:

5.1 mm ± 0.12

Tamanho do PWB:

50 x 61 mm = 1 para cima

Máscara da solda:

Negro

Peso de cobre:

Revestimento de superfície:

HASL sem chumbo

Destacar:

placa de circuito impresso de 5.0mm

Placa alta do PWB da DK RF

Placa tomada partido dobro do PWB do RF

Descrição do produto

5.0 mm TP-1/2 Frequência elevadaAlternativa de placa de circuito impressoAltoDKRFPCB

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Descrição geral

Este é um tipo de PCB de microondas que é construído sobre o substrato TP-1/2 da Wangling (DK 10.0).Finitura da superfície é nível de solda a ar quente (HASL) com máscara de solda pretaAs placas são fabricadas de acordo com o IPC 6012 Classe 2 usando dados Gerber fornecidos.

Especificações de PCB

Tamanho do PCB	50 x 61 mm = 1 para cima
Tipo de placa	PCB de dupla face
Número de camadas	2 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	Não
Capacidade de produção	cobre ------- 17um ((0,5 oz) + camada TOP de chapa
	TP-1/2 5,0 mm
	cobre ------- 17um ((0,5 oz) + camada BOT de placa
TECNOLOGIA
Traços mínimos e espaço:	197 mil / 118 mil
Orifícios mínimos/máximos:	20,0 mm / 6,0 mm
Número de buracos diferentes:	2
Número de furos:	8
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	TP-1/2 5.0mm, DK 10.0
Folha final externa:	10,0 oz
Folha final interna:	N/A
Altura final do PCB:	5.1 mm ± 0.12
Revestimento e revestimento
Revestimento de superfície	HASL livre de chumbo
Máscara de solda Aplicar para:	Camada superior
Cor da máscara de solda:	Negro
Tipo de máscara de solda:	LPI
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	N/A
Cor da legenda do componente	N/A
Nome ou logotipo do fabricante:	N/A
VIA	Revestido por um buraco (PTH), de tamanho mínimo de 2,0 mm.
Classificação de inflamabilidade	94V-0
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

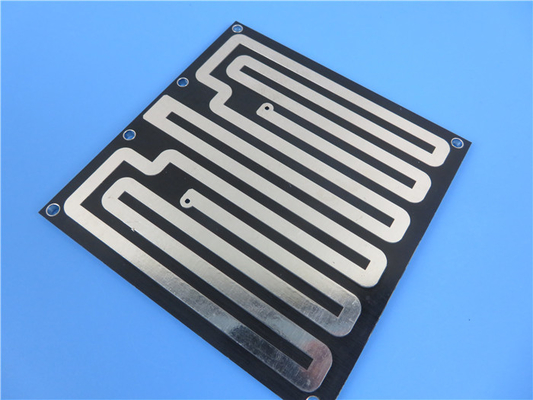

PWB alto alternativo de alta frequência da DK RF da placa de circuito impresso de 5.0mm 0

As aplicações típicas deste material incluem sistemas de prevenção de colisões de aeronaves, antenas GPS, antenas de microstrip, componentes passivos e componentes de satélite.

Valor típico do TP-1/2

Nome	Condição de ensaio	Unidade	Valor
Densidade	Estado normal	g/cm³	1.0~2.9
Absorção de umidade	Mergulho em água destilada de 20 ± 2°Cdurante 24 horas	%	≤ 0.02
Força da casca	Em estado normal	N/cm	≥ 6
Força da casca	No ambiente de umidade e temperatura alternadas:	N/cm	≥ 4
Temperatura de funcionamento	Armário de alta e baixa temperatura	°C	- 100- Não.+ 150(A temperatura de processamento não deve exceder 200 °C.°C)
Conductividade térmica	-55 ~ 288°C	W / m / k	0.6
TEC	Aumento de temperatura de 96°Cpor hora		< 6 × 10^{- 5}
Fator de encolhimento	2 horas em água fervente	%	0.0004
Resistividade de superfície	500 V DC em estado normal	M.Ω	≥ 1 × 10⁷
Resistividade de superfície	500 V CC Umidade e temperatura constantes	M.Ω	≥ 1 × 10⁵
Resistividade de volume	Estado normal	MΩ.cm	≥ 1 × 10⁹
Resistividade de volume	Umidade e temperatura constantes		≥ 1 × 10⁶
Resistência dielétrica da superfície	Estado normal	Kv/mm	≥ 1.5
Resistência dielétrica da superfície	Umidade e temperatura constantes		≥ 1.2
Constante dielétrica	10 GHz	εr	36, 9.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK pode ser personalizado)
Fator de dissipação	10 GHz	Tgδ(εr 3-11)	≤ 1 × 10^-3
Fator de dissipação	10 GHz	Tgδ(εr 12-22)	≤ 1,5 × 10^-3

Outros materiais de alta frequência disponíveis

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroide 5880, RT/duroide 5870, RT/duroide 6002, RT/duroide 6010, RT/duroide 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B DK2.2DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 etc.

AD450, AD600, AD1000, TC350 etc.

PWB alto alternativo de alta frequência da DK RF da placa de circuito impresso de 5.0mm 1
