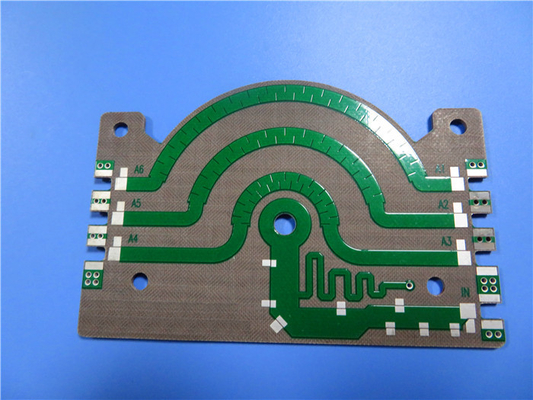

TLY-5Z PCB de Alta Frequência 60mil 30mil 20mil e 10mil Taconic RF PCB com imersão de ouro
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os laminados de alta frequência TLY-5Z da Taconic são compósitos avançados de cerâmica, PTFE e reforço de fibra de vidro.É concebido para aplicações de baixa densidade, como a aeroespacial, com requisitos de baixo peso ideais.Uma vez que utiliza cerâmica e fibra de vidro tecida, o TLY-5Z tem uma elevada propriedade estável em dimensão.A abordagem de baixa densidade também o torna com uma baixa expansão do eixo Z que não é possível com compósitos ricos em PTFE. TLY-5Z tem alta estabilidade térmica e tem apenas metade da expansão térmica dos laminados ricos em PTFE, oferece perfuração melhorada e pode ser ciclada termicamente.
Benefícios:
CTE no eixo Z inferior
Revestidos por estabilidade do buraco
Baixa densidade (1,92 g/cm3)
Relação preço/desempenho atraente
Excelente resistência à casca
Compatíveis com cobre plano
As aplicações típicas do PCB TLY-5Z incluem:
1Componentes aeroespaciais: O PCB pode ser utilizado em vários componentes aeroespaciais, aproveitando o seu baixo peso e estabilidade.
2. Antenas de baixo peso para aeronaves: A natureza leve do PCB TLY-5Z torna-o adequado para a fabricação de antenas de baixo peso utilizadas em aeronaves.
3Componentes RF passivos: O PCB pode ser utilizado em componentes RF passivos, beneficiando de suas excelentes características de desempenho.
A nossa capacidade de PCB (TLY-5Z)
| Material de PCB: | Compositórios de cerâmica, PTFE e fibras de vidro tecidas |
| Designação | TLY-5Z |
| Constante dielétrica: | 2.20 +/- 0,04 (1,9 GHz) |
| Fator de dissipação | 0.0015 (10 GHz) |
| Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| De espessura de laminado: | 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
Sobre nós
Fundada em 2003, a Shenzhen Bicheng Electronics Technology Co., Ltd. é um fornecedor e exportador de PCB de alta frequência estabelecido em Shenzhen, China, que corta antenas de estações base celulares, satélites,componentes passivos de alta frequência, circuito de linha de micro-bandas e de banda, equipamento de ondas milimétricas, sistemas de radar, antena digital de radiofrequência e outros campos em todo o mundo durante 18 anos.Nossos PCBs de alta frequência são construídos principalmente em 3 marcas de materiais de alta frequênciaA constante dielétrica varia de 2,2 a 10,2 etc.
Também temos divisões de placas de circuito FR-4, circuitos flexíveis e PCBs de núcleo metálico apresentados como protótipos, pequenas corridas para produção em massa.Também pesquisamos e construímos ativamente projetos de PCB de alto valor acrescentado como o HDI, rotação rápida, controle de impedância, cobre pesado e placa de backplane, etc. Isso fez com que nossos produtos PCB gerem um prolongamento e complementação eficaz,bem como a formação de uma linha de produtos integrados que vão desde o low-end para o high-end.
Os nossos PCBs são usados para uma variedade de propósitos, incluindo, mas não limitado a, redes de computadores, segurança e vigilância, alimentação, telecomunicações, eletrônicos automotivos,Aparelhos e instrumentos médicos, defesa nacional e equipamentos industriais etc.
Anexo: Valores típicos do TLY-5Z
| Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
| Dk @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 2.20+/- 0.04 | 2.20+/- 0.04 | ||
| Df @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 0.001 | 0.001 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0015 | 0.0015 | ||
| Tc(D) K (-55 ~ 150°C) | IPC-650 2.5.5.6 Mod. | ppm/°C | - 72 | ppm/°C | - 72 |
| Tensão de ruptura dielétrica | IPC-650 2.5.6 | kV | 45 | kV | 45 |
| Força dielétrica | IPC-650 2.5.6.2 | V/mil | 770 | V/mm | 30,315 |
| Absorção de umidade | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Resistência ao descascamento (1 oz. de cobre) | IPC-650 2.4.8 | Libras/ polegadas | 7 | N/mm | 1.3 |
| Resistividade de volume | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
| Resistividade de superfície | IPC-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
| Resistência à tração (MD) | IPC-650 2.4.18.3 | psi | 9137 | N/mm2 | 63 |
| Resistência à tração (CD) | IPC-650 2.4.18.3 | psi | 9572 | N/mm2 | 66 |
| Modulo de tração (MD) | IPC-650 2.4.18.3 | psi | 182,748 | N/mm2 | 1260 |
| Modulo de tração (CD) | IPC-650 2.4.18.3 | psi | 165,344 | N/mm2 | 1140 |
| Elevamento (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
| Elongação (CD) | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
| Força flexível (MD) | ASTM D790 | psi | 10,300 | N/mm2 | 71 |
| Força flexível (CD) | ASTM D790 | psi | 11,600 | N/mm2 | 80 |
| Modulo flexível (MD) | ASTM D790 | psi | 377,100 | N/mm2 | 2600 |
| Modulo flexível (CD) | ASTM D790 | psi | 432,213 | N/mm2 | 2980 |
| Estabilidade dimensional (MD) | IPC-650 2.4.39(Bake) | % (10 milhões) | -Não.05 | % (30 milhões) | -Não.05 |
| Estabilidade dimensional (CD) | IPC-650 2.4.39(Bake) | % (10 milhões) | -Não.17 | % (30 milhões) | -Não.11 |
| Estabilidade dimensional (MD) | IPC-650 2.4.39- O quê? | % (10 milhões) | -Não.07 | % (30 milhões) | -Não.07 |
| Estabilidade dimensional (CD) | IPC-650 2.4.39- O quê? | % (10 milhões) | -Não.22 | % (30 milhões) | -Não.14 |
| Densidade (gravidade específica) | IPC-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
| Calor específico | IPC-650 2.4.50 | J/g°C | 0.95 | J/g°C | 0.95 |
| Conductividade térmica | IPC-650 2.4.50 | W/M*K | 0.2 | W/M*K | 0.2 |
| CTE (x-y) (50 - 150)°C) | IPC-650 2.4.41 | ppm/oC | 30 a 40 | ppm/oC | 30 a 40 |
| CTE (z) (50 - 150)°C) | IPC-650 2.4.41 | ppm/oC | 130 | ppm/oC | 130 |
| Dureza | ASTM D2240(Durômetro) | - | 68 | - | 68 |
| Classificação de inflamabilidade UL-94 | UL-94 | V-0 | V-0 |
