Placa do PWB de AD255C 20mil RF com prata de alta frequência da imersão da antena

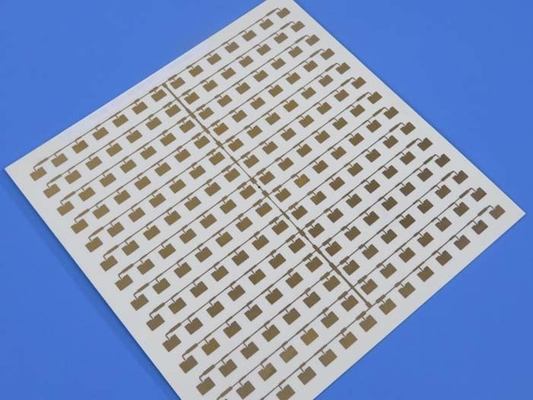

AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver
AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver AD255C 20mil RF PCB Board With High Frequency Antenna Immersion Silver

Imagem Grande :  Placa do PWB de AD255C 20mil RF com prata de alta frequência da imersão da antena

Detalhes do produto:
Lugar de origem: CHINA
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-197.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PCS
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Material de base: Compósitos reforçados com vidro à base de PTFE Contagem da camada: PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Espessura do PWB: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho. Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: O cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, ouro puro chapeou etc….
Realçar:

Placa do PWB com antena de alta frequência

,

PWB Multilayer de prata do RF da imersão

,

Placa do PWB de AD255C RF



AD255C Antenna de Alta Frequência PCB 20mil 30mil 40mil 60mil espessura com imersão ouro, imersão prata

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Descrição geral

Os substratos AD255C da Rogers são materiais especiais de alto desempenho que são projetados e fabricados especificamente para atender às demandas dos mercados de antenas sem fio de hoje.São reforçadas com vidro., compósitos à base de PTFE que fornecem constante dielétrica controlada, baixo desempenho de perda e muito bom desempenho de intermodulação passiva (PIM).55, o fator de dissipação de 0,0013 a 10 GHz com cobre ED e cobre de tratamento reverso.



Capacidade de PCB (AD255C)

Material de PCB: Compósitos reforçados com vidro à base de PTFE
Designação AD255C
Constante dielétrica: 2.55 (10 GHz)
Fator de dissipação 0.0013 (10 GHz)
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.



Aplicações típicas

Sistemas de antenas telemáticas automotivas

Antenna de estação base de infraestrutura celular

Antenas de rádio por satélite comerciais



Valor típico de AD255C

Propriedades elétricas AD255C Unidades Condições de ensaio Método de ensaio
PIM (30mil/60mil) -159/-163 dBc Tons de varredura 43 dBm refletidos a 1900 MHz, S1/S1 Rogers Interno 50 ohms
Constante dielétrica (processo) 2.55 - 23°C @ 50% HRC 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Constante dielétrica (projeto) 2.60 - C-24/23/50 10 GHz Comprimento de fase diferencial de microstrip
Fator de dissipação (processo) 0.0013 - 23°C @ 50% HRC 10 GHz IPC TM-650 2.5.5.5
Coeficiente térmico da constante dielétrica -110 ppm/oC 0°C a 100°C 10 GHz IPC TM-650 2.5.5.5
Resistividade de volume 7.4 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Resistividade de superfície 3.6 x 107 - O quê? C-96/35/90 - IPC TM-650 2.5.17.1
Resistência elétrica (resistência dielétrica) 911 V/mil - - IPC TM-650 2.5.6.2
Descomposição dielétrica > 40 kV D-48/50 Direção X/Y IPC TM-650 2.5.6
Propriedades térmicas
Temperatura de decomposição (T)d) > 500 ̊C 2 horas @ 105 ̊C Perda de peso de 5% IPC TM-650 2.3.40
Coeficiente de expansão térmica - x 34 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Coeficiente de expansão térmica - y 26 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Coeficiente de expansão térmica - z 196 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Conductividade térmica 0.35 W/mK - direcção z ASTM D5470
Tempo para a Delaminação > 60 Minutos tal como recebido 288 ̊C IPC TM-650 2.4.24.1
Propriedades mecânicas
Resistência ao descascamento do cobre após estresse térmico 2.4
(13,6)
N/mm (lbs/in) 10s @ 288 ̊C Folha de 35 μm IPC TM-650 2.4.8
Resistência flexural (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Resistência à tração (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% HRC - ASTM D3039/D3039-14
Modulo flexível (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) 25°C ± 3°C - Método de ensaio IPC-TM-650 2.4.4
Estabilidade dimensional (MD/CMD) 0.03/0.07 mils/ polegada depois de gravar + assar - IPC-TM-650 2.4.39a
Propriedades físicas
Inflamabilidade V-0 - - - UL-94
Absorção de umidade 0.03 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Densidade 2.28 g/cm3 C-24/23/50 - A norma ASTM D792
Capacidade térmica específica 0.813 J/g°K 2 horas a 105 °C - ASTM E2716




Placa do PWB de AD255C 20mil RF com prata de alta frequência da imersão da antena 0
