Dupla camada da placa de circuito da antena do PWB de AD255C com ouro da imersão

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-198.V1.0

Material de base:

AD255C 1,524 mm

Contagem da camada:

2 camadas

Espessura do PWB:

1,6 milímetros ±0.1

Tamanho do PWB:

98 x 100 mm = 1 para cima

Peso de cobre:

Revestimento de superfície:

ouro da imersão

Destacar:

Placa de circuito da antena de AD255C

Placa de circuito da antena do PWB

Antena do circuito impresso da dupla camada

Descrição do produto

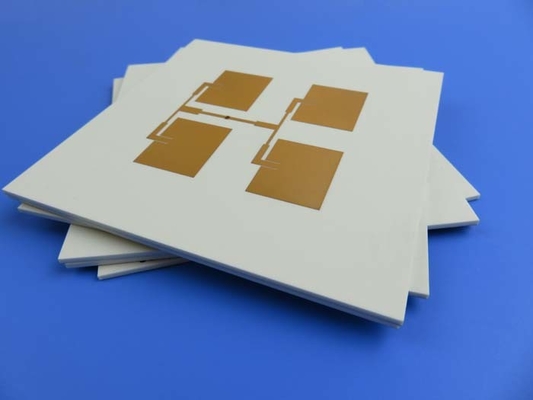

AD255C PCB de alta frequência 60mil 1.524mm Antenna de circuito duplo com imersão em ouro

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Descrição geral

Este é um tipo de PCB de antena construído em laminados de antena especiais AD255C. É uma placa de camada dupla com almofadas de antena na camada superior e cobre de blindagem na camada inferior,Fabricação em substrato de 60 milímetrosAs placas são revestidas com ouro de imersão, sem máscara de solda ou tela de seda.Todas as placas são 100% elétricas testadas antes do envio.

Especificações de PCB

Tamanho do PCB	98 x 100 mm = 1 para cima
Tipo de placa	PCB de dupla face
Número de camadas	2 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	Não
Capacidade de produção	cobre ------- 17um ((0,5 oz) + camada TOP de chapa
	AD255C 1,524 mm
	cobre ------- 17um ((0,5 oz) + camada BOT de placa
TECNOLOGIA
Traços mínimos e espaço:	118 mil / 118 mil
Orifícios mínimos/máximos:	1.5 mm / 1,5 mm
Número de buracos diferentes:	1
Número de furos:	1
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	AD255C 1,524 mm
Folha final externa:	10,0 oz
Folha final interna:	N/A
Altura final do PCB:	1.6 mm ± 0.1
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão, 90,8%
Máscara de solda Aplicar para:	N/A
Cor da máscara de solda:	N/A
Tipo de máscara de solda:	N/A
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	N/A
Cor da legenda do componente	N/A
Nome ou logotipo do fabricante:	N/A
VIA	Revestido por um buraco (PTH), de tamanho mínimo de 1,5 mm.
Classificação de inflamabilidade	94V-0
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

Dupla camada da placa de circuito da antena do PWB de AD255C com ouro da imersão 0

Nossas Vantagens

1Mais de 19 anos de experiência em PCB de alta frequência;

2Taxa de primeira produção de produtos elegíveis: > 99%

3Fabrica certificada ISO9001, ISO14001, ISO13485, UL;

4. 16000 m2 de oficina; 30000 m2 de capacidade de produção por mês;

5- Vendedores experientes prestam serviços qualificados aos clientes;

6Não há quantidade mínima de encomenda e amostra de baixo custo;

7. Capacidade de prototipos de PCB e capacidade de produção em volume;

8Taxa de reclamações dos clientes: < 1%

9Classe 2 / Classe 3 do IPC;

10Com base na China, servindo o mundo inteiro.

A nossa capacidade de PCB (2022)

Parâmetro	Valor
Número de camadas	1 a 32
Material de substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI alta> 600V; Poliimida,PET■ Núcleo metálico, etc.
Tamanho máximo	Teste de voo: 900600mm, Teste de fixação 460380mm, Não teste 1100*600mm
Tolerância do Esboço do Conselho	±0.0059" (0.15 mm)
Espessura do PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Tolerância de espessura ((T≥0,8 mm)	± 8%
Tolerância de espessura ((t<0,8 mm)	± 10%
Espessura da camada de isolamento	0.00295" - 0.1969" (0.075mm-5.00mm)
Faixa mínima	0.003" (0,075 mm)
Espaço mínimo	0.003" (0,075 mm)
Espessura exterior de cobre	35 μm-350 μm (1 oz-10 oz)
Espessura interna de cobre	17 μm-350 μm (0,5 oz - 10 oz)
Furo de perfuração ((Mecânico)	0.0079" - 0.25" (0.2mm-6.35mm)
Furo terminado ((Mecânico)	0.0039"-0.248" (0.10mm-6.30mm)
DiâmetroTolerância ((Mecânica)	0.00295" (0,075mm)
Registo (Mecânico)	0.00197" (0,05mm)
Proporção de aspecto	12:1
Tipo de máscara de solda	LPI
Min Soldermask Bridge	0.00315" (0,08mm)
Minima tolerância da máscara de solda	0.00197" (0,05mm)
Ligação via Diâmetro	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerância de controlo da impedância	± 10%
Revestimento de superfície	HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc.
