Alta frequência da placa do PWB de Rogers RF da dupla camada de Rogers 4835 1.524mm

MOQ:	1PCS
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-199.V1.0

Matéria-prima:

RO4835 1.524mm

Contagem da camada:

2 camadas

Espessura do PWB:

1,6 milímetros ±0.1

Tamanho do PWB:

12 x 26mm=1up

Peso de cobre:

Revestimento de superfície:

ouro da imersão

Destacar:

Placa de circuito impresso do RF da dupla camada

placa de circuito de 1.524mm RF

Rogers High Frequency Circuit Board

Descrição do produto

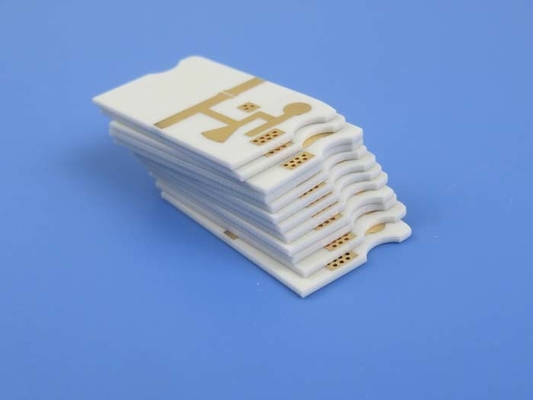

PWB de alta frequência da dupla camada 60mil 1.524mm Rogers 4835 do PWB RO4835 com ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB de alta frequência de Rogers construído RO4835 nas estratificações, duplas camada com camada do sinal no lado superior, protegendo a camada no lado inferior. É chapeado com o ouro da imersão, a nenhuma máscara da solda ou o silkscreen. Fabricou usando 60mil as carcaças, começar do cobre 0.5oz. As placas são fabricadas conforme o padrão da classe II do IPC. Todas as placas são elétricas de 100% testadas antes da expedição.

Especificações do PWB

TAMANHO DO PWB	12 x 26mm=1up
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
	RO4835 1.524mm
	cobre ------- 17um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 110 mil./110
Furos mínimos/máximos:	1,0 milímetros/1,0 milímetros
Número de furos diferentes:	1
Número de furos de broca:	10
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4835 1.524mm
Folha final externo:	1,0 onças
Folha final interna:	N/A
Altura final do PWB:	1,6 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão, 86,2%
Solde a máscara para aplicar-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 1.0mm.
AVALIAÇÃO DE FLAMIBILITY	94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Características e benefícios

1. Melhorou significativamente a resistência de oxidação comparada aos materiais thermoset típicos da micro-ondas, que são projetados para o desempenho sensível, aplicações do volume alto.

2. Desempenho elétrico excelente das exibições de pequenas perdas permitindo a aplicação com as frequências de funcionamento mais altas, especialmente ideais para aplicações automotivos.

3. Resultados constantes dielétricos apertados da tolerância em linhas de transmissão controladas da impedância

4. Resultados compatíveis do processo sem chumbo nenhuma empolar ou delaminação

5. Baixos resultados da expansão da Z-linha central em seguro chapeado através dos furos

6. O baixo coeficiente da expansão do em-plano permanece estável sobre uma escala inteira do circuito que processa temperaturas

7. CAF resistente

As aplicações típicas são radar automotivo e sensores, micro-ondas ponto a ponto, amplificadores de potência, postos em fase - radar da disposição e componentes do RF.

Alta frequência da placa do PWB de Rogers RF da dupla camada de Rogers 4835 1.524mm 0

Nossa capacidade do PWB (2022)

Parâmetro	Valor
Contagens da camada	1-32
Material da carcaça	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo	Teste de voo: 900600mm, teste 460380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa	±0,0059"(0.15mm)
Espessura do PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm)	±8%
Tolerância da espessura (t<0.8mm)	±10%
Espessura da camada da isolação	0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima	0,003" (0.075mm)
Espaço mínimo	0,003" (0.075mm)
Espessura de cobre exterior	35µm--350µm (1oz-10oz)
Espessura de cobre interna	17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico)	0,0079" - 0,25" (0.2mm--6.35mm)
Furo terminado (mecânico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico)	0,00295" (0.075mm)
Registro (mecânico)	0,00197" (0.05mm)
Prolongamento	12:1
Tipo da máscara da solda	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Tomada através do diâmetro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância	±10%
Revestimento de superfície	HASL, HASL SE, ENIG, lata da imersão, prata da imersão, OSP, dedo do ouro, ouro puro etc. chapeado.

Alta frequência da placa do PWB de Rogers RF da dupla camada de Rogers 4835 1.524mm 1

Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board
