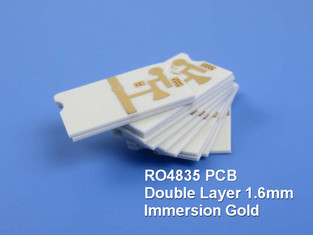

RO4835 PCB de Alta Frequência Dupla Camada 60mil 1.524mm Rogers 4835 PCB com imersão de ouro
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Este é um tipo de PCB de alta frequência Rogers construído em laminados RO4835, camadas duplas com camada de sinal no lado superior, camada de blindagem no lado inferior.sem máscara de solda ou filtro de sedaÉ fabricado usando substratos de 60 mil, começando com 0,5 oz de cobre. Os painéis são fabricados de acordo com o padrão IPC Classe II. Todos os painéis são 100% elétricos testados antes do envio.
Especificações de PCB
| Tamanho do PCB |
12 x 26 mm = 1 para cima |
| Tipo de placa |
PCB de dupla face |
| Número de camadas |
2 camadas |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
Não |
| Capacidade de produção |
cobre ------- 17um ((0,5 oz) + camada TOP de chapa |
| RO4835 1,524 mm |
| cobre ------- 17um ((0,5 oz) + camada BOT de placa |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
110 mil / 110 mil |
| Orifícios mínimos/máximos: |
10,0 mm / 1,0 mm |
| Número de buracos diferentes: |
1 |
| Número de furos: |
10 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
0 |
| Controle de impedância: |
- Não. |
| Número do dedo dourado: |
0 |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
RO4835 1,524 mm |
| Folha final externa: |
10,0 oz |
| Folha final interna: |
N/A |
| Altura final do PCB: |
1.6 mm ± 0.1 |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Ouro de imersão, 86,2% |
| Máscara de solda Aplicar para: |
N/A |
| Cor da máscara de solda: |
N/A |
| Tipo de máscara de solda: |
N/A |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
N/A |
| Cor da legenda do componente |
N/A |
| Nome ou logotipo do fabricante: |
N/A |
| VIA |
Revestido por um buraco (PTH), de dimensão mínima de 1,0 mm. |
| Classificação de inflamabilidade |
94V-0 |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" |
| Revestimento de placas: |
0.0029" |
| Tolerância de perfuração: |
0.002" |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
Sobre nós
Somos um fornecedor e exportador de PCBs de alta frequência em Shenzhen, China, cortando antenas de estações de base celulares, satélites, componentes passivos de alta frequência,circuito de micro-linhas e circuito de linhas de banda, equipamentos de ondas milimétricas, sistemas de radar, antena de radiofrequência digital e outros campos em todo o mundo por 18 anos.Rogers CorporationA constante dielétrica varia de 2,2 a 10,2 etc.
Também temos divisões de placas de circuito FR-4, circuitos flexíveis e PCBs de núcleo metálico apresentados como protótipos, pequenas corridas para produção em massa.Também pesquisamos e construímos ativamente projetos de PCB de alto valor acrescentado como o HDI, rotação rápida, controle de impedância, cobre pesado e placa de backplane etc. Isso fez com que nossos produtos de PCB gerem um prolongamento e complementação eficazes,bem como a formação de uma linha de produtos integrados que vão desde o low-end para o high-end.
Nossas Vantagens
1Fabrica certificada ISO9001, ISO14001, ISO13485, UL;
2A fabricação de PCB é estritamente conforme as especificações exigidas;
3- Atender às suas necessidades de PCB, desde o protótipo até à produção em massa;
4Qualquer PCB HDI de camada;
5. 16000m2 de oficina; 8000 tipos de PCB por mês;
6Verificação CADCAM rápida e cotação de PCB gratuita;
7Taxa de primeira produção de produtos elegíveis: > 99% Taxa de reclamações dos clientes: < 1%
8Mais de 19 anos de experiência em PCB de alta frequência;
9Classe 2 / Classe 3 do IPC;
10. Capacidade de prototipos de PCB e capacidade de produção em volume;
A nossa capacidade de PCB (2022)
| Parâmetro |
Valor |
| Número de camadas |
1 a 32 |
| Material de substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/duroide 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 High CTI> 600V; Polyimida,PET■ Núcleo metálico, etc. |
| Tamanho máximo |
Teste de voo: 900*600mm, Teste de fixação 460*380mm, Não teste 1100*600mm |
| Tolerância do Esboço do Conselho |
±0.0059" (0.15 mm) |
| Espessura do PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de espessura ((T≥0,8 mm) |
± 8% |
| Tolerância de espessura ((t<0,8 mm) |
± 10% |
| Espessura da camada de isolamento |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Faixa mínima |
0.003" (0,075 mm) |
| Espaço mínimo |
0.003" (0,075 mm) |
| Espessura exterior de cobre |
35 μm-350 μm (1 oz-10 oz) |
| Espessura interna de cobre |
17 μm-350 μm (0,5 oz - 10 oz) |
| Furo de perfuração ((Mecânico) |
0.0079" - 0.25" (0.2mm-6.35mm) |
| Furo terminado ((Mecânico) |
0.0039"-0.248" (0.10mm-6.30mm) |
| DiâmetroTolerância ((Mecânica) |
0.00295" (0,075mm) |
| Registo (Mecânico) |
0.00197" (0,05mm) |
| Proporção de aspecto |
12:1 |
| Tipo de máscara de solda |
LPI |
| Min Soldermask Bridge |
0.00315" (0,08mm) |
| Minima tolerância da máscara de solda |
0.00197" (0,05mm) |
| Ligação via Diâmetro |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerância de controlo da impedância |
± 10% |
| Revestimento de superfície |
HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc. |
