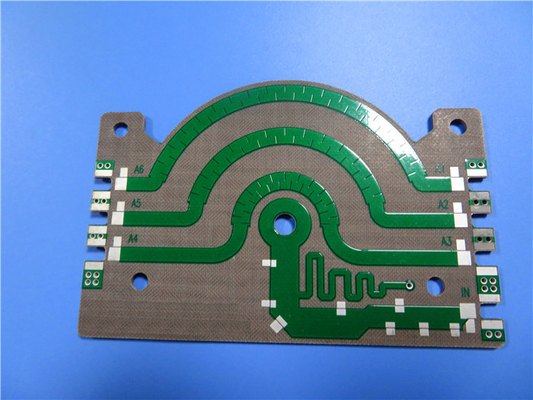

Material do PWB do elevado desempenho TLY-5Z para aplicações de exigência

Material do PWB do elevado desempenho TLY-5Z para aplicações de exigência

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-194.V1.0
Matéria-prima:
TLY-5Z 0.762mm
Contagem da camada:
2 camadas
Espessura do PWB:
0,8 mm ±0,1
Tamanho do PWB:
72 x 55mm=1up
Máscara da solda:
Verde
Silkscreen:
Branco
Peso de cobre:
1oz
Revestimento de superfície:
ouro da imersão
Destacar:

Material do PWB de TLY-5Z

,

placa do PWB de 0.8mm

,

Material do PWB do ouro da imersão

Descrição do produto

PWB DE TLY-5Z: Uma solução de capacidade elevada para aplicações de exigência



O PWB de TLY-5Z é um tipo de placa de circuito impresso que é amplamente utilizada em muitas aplicações diferentes devido a seus elevado desempenho e confiança. Este tipo ofPCB é de uso geral nas indústrias tais como telecomunicações, produtos eletrónicos de consumo, computadores, e aplicações automotivos. Neste artigo, em wewill que beexploring as características e as vantagens chaves do PWB de TLY-5Z, assim como em alguns das indústrias e das aplicações em que é de uso geral.



Características e vantagens chaves

O PWB de TLY-5Z é caracterizado por suas condutibilidade térmica alta e propriedades elétricas excelentes da isolação. Estas propriedades fazem ideal para as aplicações do inhigh-desempenho do uso onde a dissipação de calor e a isolação elétrica são críticas. Adicionalmente, o PWB de TLY-5Z é sabido para seu anddurability alto da confiança, fazendo lhe uma escolha popular para o uso em ambientes ásperos e exigindo aplicações.



Uma das vantagens chaves do PWB de TLY-5Z é sua capacidade para segurar sinais de alta frequência sem perda ou degradação do sinal. Isto faz-lhe um idealchoice para aplicações tais como amplificadores da radiofrequência (RF), transferência de dados de alta velocidade, e comunicações de micro-ondas, entre outros.



Indústrias e aplicações

O PWB de TLY-5Z é amplamente utilizado na indústria das telecomunicações, particularmente na construção de estações base celulares e da outra infraestrutura de telecomunicações. Suas condutibilidade térmica alta e propriedades elétricas da isolação fazem-lhe uma escolha ideal para o uso no equipamento que gera um significantamount do calor, tal como amplificadores de alta potência e transmissores.



Na indústria de produtos eletrónicos de consumo, o PWB de TLY-5Z é de uso geral na construção do equipamento audio de capacidade elevada, tal como andspeakers dos amplificadores. Sua capacidade para segurar sinais de alta frequência sem perda ou degradação do sinal faz-lhe uma escolha ideal para o uso na claridade e na fidelidade altas dos thatrequires do equipamento audio.



O PWB de TLY-5Z é usado igualmente frequentemente na indústria automóvel, particularmente na construção de sistemas de controlo eletrônicos do andother de capacidade elevada das unidades de controle do motor (ECU). Suas condutibilidade térmica e confiança altas fazem-lhe uma escolha ideal para o uso em ambientes e em demandingapplications ásperos, tais como aqueles encontrados em automóveis de capacidade elevada.



Conclusão

Em conclusão, o PWB de TLY-5Z é um tipo de capacidade elevada e seguro de placa de circuito impresso que é amplamente utilizada em muitos andapplications diferentes das indústrias. Suas condutibilidade térmica alta, propriedades elétricas da isolação, e capacidade segurar sinais de alta frequência fazem-lhe uma escolha ideal para as aplicações do inhigh-desempenho do uso que exigem a dissipação de calor, a isolação elétrica, e a claridade do sinal.



Material do PWB do elevado desempenho TLY-5Z para aplicações de exigência 0



Nossas vantagens

1. Os produtos e a fabricação do PWB são certificados por organizações autorizadas;

2. Verificação rápida de CADCAM e cotação livre do PWB;

3. Uma equipe com paixão, disciplina, responsabilidade e honestidade;

4. Entrega no tempo: >98%, taxa da queixa do cliente: <1>

5. Classe 3 da classe 2 do IPC/IPC;



Nossas capacidades do PWB (2022)


Parâmetro Valor
Contagens da camada 1-32
Material da carcaça RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0,0059"(0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--350µm (1oz-10oz)
Espessura de cobre interna 17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico) 0,0079" - 0,25" (0.2mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da imersão, prata da imersão, OSP, dedo do ouro, ouro puro etc. chapeado.



Apêndice: Valor típico de TLY-5Z

Propriedade Método do teste Unidade Valor Unidade Valor
DK @ 1,9 gigahertz IPC-650 2.5.5.5 .1 modificação.   2,20+/- 0,04   2,20+/- 0,04
Df @ 1,9 gigahertz IPC-650 2.5.5.5 .1 modificação.   0,001   0,001
Df @ 10 gigahertz IPC-650 2.5.5.5 .1 modificação.   0,0015   0,0015
Tc (D) K (- 55 ~150°C) Modificação de IPC-650 2.5.5.6. ppm/°C -72 ppm/°C -72
Tensão de divisão dielétrica IPC-650 2.5.6 quilovolt 45 quilovolt 45
Força dielétrica IPC-650 2.5.6.2 V/mil 770 V/mm 30.315
Absorção da umidade IPC-650 2.6.2.1 % 0,03 % 0,03
Força de casca (1 onça. cobre) IPC-650 2.4.8 libras. de /inch 7 N/mm 1,3
Resistividade de volume IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Resistividade de superfície IPC-650 2.5.17.1 Mohms 10^8 Mohms 10^8
Resistência à tração (DM) IPC-650 2.4.18.3 libra por polegada quadrada 9137 N/mm2 63
Resistência à tração (CD) IPC-650 2.4.18.3 libra por polegada quadrada 9572 N/mm2 66
Módulo elástico (DM) IPC-650 2.4.18.3 libra por polegada quadrada 182.748 N/mm2 1260
Módulo elástico (CD) IPC-650 2.4.18.3 libra por polegada quadrada 165.344 N/mm2 1140
Alongamento (DM) IPC-650 2.4.18.3 % 6 % 6
Alongamento (CD) IPC-650 2.4.18.3 % 6,9 % 6,9
Flex Strength (DM) ASTM D790 libra por polegada quadrada 10.300 N/mm2 71
Flex Strength (CD) ASTM D790 libra por polegada quadrada 11.600 N/mm2 80
Flex Modulus (DM) ASTM D790 libra por polegada quadrada 377.100 N/mm2 2600
Flex Modulus (CD) ASTM D790 libra por polegada quadrada 432.213 N/mm2 2980
Estabilidade dimensional (DM) IPC-650 2.4.39 (coza) % (10 mil.) -0,05 % (30 mil.) -0,05
Estabilidade dimensional (CD) IPC-650 2.4.39 (coza) % (10 mil.) -0,17 % (30 mil.) -0,11
Estabilidade dimensional (DM) IPC-650 2.4.39 (esforço) % (10 mil.) -0,07 % (30 mil.) -0,07
Estabilidade dimensional (CD) IPC-650 2.4.39 (esforço) % (10 mil.) -0,22 % (30 mil.) -0,14
Densidade (gravidade específica) IPC-650 2.3.5 g/cm3 1,92 g/cm3 1,92
Calor específico IPC-650 2.4.50 J/g°C 0,95 J/g°C 0,95
Condutibilidade térmica IPC-650 2.4.50 W/M*K 0,2 W/M*K 0,2
CTE (x-y) (°C) 50 - 150 IPC-650 2.4.41 ppm/ºC 30-40 ppm/ºC 30-40
CTE (z) (50 -°C) 150 IPC-650 2.4.41 ppm/ºC 130 ppm/ºC 130
Dureza ASTM D2240 (durómetro) - 68 - 68
Avaliação da inflamabilidade UL-94 UL-94   V-0   V-0
