Combinação de RO4350B e FR4 para aplicação de PCB de alta confiabilidade

RO4350B e FR4: A combinação perfeita para aplicações de PCB de alta confiabilidade

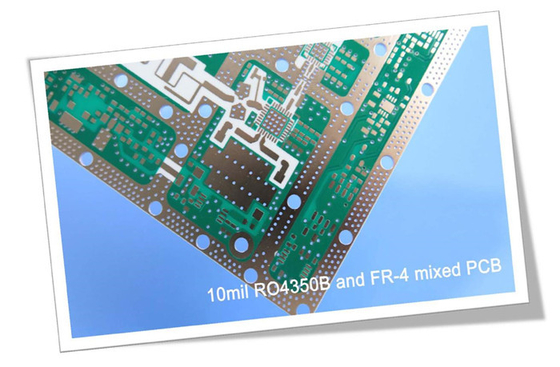

Olá, Hoje queremos compartilhar um PCB híbrido de 6 camadas, que foi fornecido com materiais e detalhes de construção da mais alta qualidade para garantir um desempenho ideal.O material PCB usado consiste em Rogers RO4350B e ITEQ IT180A FR-4, e passou por um processo sem chumbo para permitir que ele opere em temperaturas variando de -40℃ a +85℃.

A placa, incluindo tiras de ferramentas, mede 98 x 95 mm e tem um traço/espaço mínimo de 6/6 mils e um tamanho mínimo de furo de 10 mils.Não há vias cegas ou enterradas, e a construção da placa inclui camadas de cobre base de 35um, prepreg e IT180A FR-4, com uma espessura de placa acabada de 1,6 mm e peso de cobre acabado de 1 oz (1,4 mils) em todas as camadas.

O acabamento superficial da placa foi feito com ENIG (Níquel Eletrolítico e Ouro de Imersão), com serigrafia superior e inferior na cor branca.A máscara de solda superior é em preto fosco, assim como a máscara de solda inferior.Não há serigrafia nas almofadas de solda, e a qualidade da placa é assegurada por meio de teste 100% elétrico.

Este PCB foi projetado para corresponder a uma impedância de 50 ohm, com uma tolerância de +/- 10%, e a camada superior tem trilha e espaçamento de 18mil/10mil.A correspondência de impedância é obtida usando a camada de referência 2.

Nesta PCB, fornecemos um estêncil de pasta de solda em painel para o lado superior da placa.As estatísticas do PCB são impressionantes, com 107 componentes, 235 pads totais, 71 pads thru-hole, 79 pads SMT superiores, 85 pads SMT inferiores, 263 vias e 81 redes.

Se você tiver alguma dúvida ou pergunta técnica sobre nosso PCB, entre em contato com Ivy em sales10@bichengpcb.com.Nosso PCB de alta qualidade pode ser adquirido hoje, garantindo o máximo desempenho.

Os benefícios de usar RO4350B e FR4 para aplicações de PCB de alta confiabilidade

-Prática recomendada para projetar com material RO4350B e FR4

O design da placa de circuito impresso (PCB) de alto desempenho envolve a seleção dos materiais ideais para o trabalho, levando em consideração suas propriedades individuais e como elas podem afetar o desempenho da PCB.Dois materiais comumente usados ​​no projeto de PCB são RO4350B e FR4, cada um com características únicas que podem afetar a funcionalidade do PCB.Neste guia abrangente, exploraremos as diferenças entre esses materiais e como eles podem ser usados ​​em projetos de PCB de alto desempenho.

Constante Dielétrica e Fator de Dissipação

A constante dielétrica e o fator de dissipação são fatores cruciais a serem considerados ao projetar aplicações de alta frequência.O RO4350B apresenta uma constante dielétrica típica de 3,48±0,05 e um fator de dissipação de 0,0037 a 10 GHz/23℃.Comparativamente, FR4 tem uma constante dielétrica de cerca de 4,4 e um fator de dissipação de cerca de 0,02.A baixa constante dielétrica e o fator de dissipação do RO4350B o tornam a escolha ideal para aplicações de alta frequência.

Coeficiente Térmico de ε e Condutividade Térmica

Outro fator importante a considerar é o coeficiente térmico de ε e a condutividade térmica.A 80 ℃, RO4350B tem um coeficiente térmico de ε de +50 ppm/℃ e uma condutividade térmica de 0,69 W/M/oK.FR4, por outro lado, tem um coeficiente térmico de ε de cerca de 150 ppm/℃ e uma condutividade térmica de cerca de 0,3 W/M/oK.O baixo coeficiente térmico de ε e a alta condutividade térmica do RO4350B o tornam a escolha ideal para gerenciamento térmico em PCBs.

Força Elétrica e Resistividade de Superfície

A resistência elétrica e a resistividade da superfície também são fatores importantes a serem considerados no projeto de PCB.O RO4350B tem uma força elétrica de 31,2 (780) Kv/mm (v/mil) a 0,51 mm (0,020"), enquanto o FR4 tem uma força elétrica de cerca de 20 Kv/mm (v/mil). RO4350B também tem uma resistividade de superfície de 5,7 x 109 MΩ, que é muito maior do que a resistividade de superfície do FR4 de cerca de 1 x 106 MΩ. Essas propriedades tornam o RO4350B uma escolha melhor para aplicações de alta tensão e para evitar interferência elétrica entre componentes.

Resistência à tração e flexão

Quando se trata de resistência mecânica, o RO4350B também tem uma vantagem sobre o FR4.O RO4350B tem um módulo de tração de 16.767 MPa (2.432 ksi) na direção X e 14.153 MPa (2.053 ksi) na direção Y, enquanto o FR4 tem um módulo de tração de cerca de 3.000 MPa (435 ksi).RO4350B também tem uma maior resistência à flexão de 255 MPa (37 kpsi) em comparação com a resistência à flexão do FR4 de cerca de 240 MPa (35 kpsi).

Estabilidade Dimensional e Coeficiente de Expansão Térmica

A estabilidade dimensional e o coeficiente de expansão térmica são fatores importantes a serem considerados no projeto de PCB, principalmente em ambientes de alta temperatura.O RO4350B tem uma estabilidade dimensional inferior a 0,5 mm/m (mil/polegada) após corrosão+E2/150℃ e um coeficiente de expansão térmica de 10 ppm/℃ na direção X, 12 ppm/℃ na direção Y e 32 ppm/℃ na direção Z.FR4 tem uma estabilidade dimensional semelhante, mas um coeficiente de expansão térmica mais alto de cerca de 17 ppm/℃.

Absorção de umidade e força de casca de cobre

Absorção de umidade e resistência à casca de cobre são outros fatores importantes a serem considerados no projeto de PCB.O RO4350B tem uma absorção de umidade de 0,06% após 48 horas de imersão a 50℃, enquanto o FR4 tem uma absorção de umidade de cerca de 0,15%.O RO4350B também possui uma maior resistência ao descascamento de cobre de 0,88 N/mm (5,0 pli) após solda flutuante com 1 onça.Folha de EDC, em comparação com a resistência de descascamento de cobre do FR4 de cerca de 0,5 N/mm (3,0 pli).

Inflamabilidade e compatibilidade de processo sem chumbo

Inflamabilidade e compatibilidade de processo sem chumbo são fatores importantes a serem considerados no projeto de PCB, particularmente em termos de segurança e impacto ambiental.O RO4350B possui uma classificação de inflamabilidade UL 94 V-0, indicando excelente resistência a chamas.Também é compatível com processos sem chumbo, tornando-o uma escolha ecológica.O FR4, por outro lado, tem uma classificação de inflamabilidade mais baixa de UL 94 V-1, indicando menor resistência a chamas.

Concluindo, tanto o RO4350B quanto o FR4 têm suas propriedades e vantagens exclusivas no design de PCB de alto desempenho.O RO4350B é mais adequado para aplicações de alta frequência, gerenciamento térmico, aplicações de alta tensão e componentes que requerem resistência mecânica.FR4, por outro lado, é uma opção mais acessível e adequada para aplicações menos exigentes.Ao selecionar o material ideal para sua placa de circuito impresso, é essencial considerar os requisitos específicos de sua aplicação e selecionar o material que melhor atenda a essas necessidades.
