Matéria-prima: | Rogers 4300C | Tamanho do PWB: | 180 x 156mm=1PCS |
---|---|---|---|
Peso de cobre: | 1oz | Revestimento de superfície: | ouro da imersão |
Contagem da camada: | 2 camadas | Espessura do PWB: | 32 MIL. |
Realçar: | PWB de alta frequência 2 camadas,PWB de 32 Mil High Frequency,Placa do PWB de 4003 Rogers |

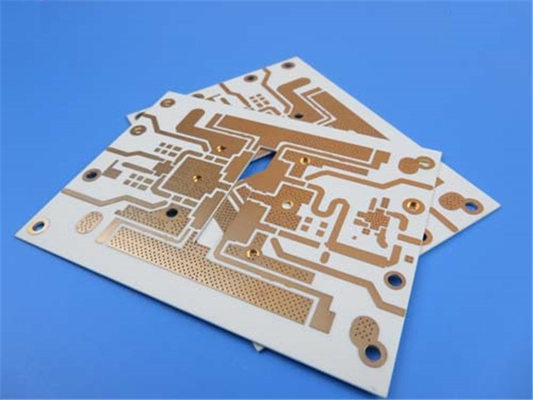

A escolha final para aplicações de alta velocidade digitais e do RF
Hoje, nós estamos felizes compartilhar de nosso PWB recentemente enviado que é feito do material de alta qualidade de Rogers RO4003C que assegura o desempenho seguro mesmo em ambientes de desafio. O processo sem chumbo usado em sua construção faz-lhe uma escolha a favor do meio ambiente. Com uma variação da temperatura de funcionamento larga de -40℃ a +85℃, este PWB é projetado suportar condições de temperatura extremas.
A pilha-acima deste PWB compreende do cobre baixo de 17um, de uma camada dielétrica de 32mil, e de uma outra camada de cobre baixa de 17um, fornecendo características elétricas excelentes e a estabilidade mecânica. As dimensões do PWB são 180 x 156 milímetros, com uma espessura de 0,98 milímetros, e um peso de cobre terminado de 1 onça (1,4 mil.) através de todas as camadas.
Os detalhes da construção deste PWB incluem o traço/espaço mínimos de 6/6 mil. e tamanho mínimo do furo de 15 mil., fazendo o ideal para aplicações do complexo e do alto densidade. Igualmente caracteriza chapear-através dos furos entalhados e de nenhuns vias cegos ou enterrados, assegurando a conectividade e a facilidade sem emenda do conjunto. O revestimento de superfície deste PWB é ENIG (ouro da imersão), que fornece a resistência de corrosão excelente, e a máscara superior da solda é verde.
Este PWB vem com um estêncil panelized da pasta da solda para o lado superior, fazendo o fácil montar componentes com precisão. Um total de 210 componentes, 306 almofadas, 129 almofadas do através-furo, 90 almofadas superiores de SMT, 87 almofadas inferiores de SMT, 331 vias, e 118 redes são incluídos.
Nós conduzimos um teste 100% elétrico para assegurar a qualidade e a confiança deste PWB. Para todas as perguntas técnicas, contacte por favor a hera em sales10@bichengpcb.com. Peça nosso PWB de alta qualidade hoje e experimente a confiança e o desempenho proeminentes em suas aplicações eletrônicas.
Porque RO4003C PCBs são a escolha superior para dispositivo eletrónico avançado
- Vantagens de 32 mil. RO4003C PCBs para aplicações de alta velocidade
A procura para a eletrônica de capacidade elevada é na elevação, e com ela, a necessidade para PCBs avançado capaz de segurar aplicações complexas e de alta velocidade. RO4003C é um material de alta qualidade do PWB que ganhe a popularidade nos últimos anos devido a suas propriedades elétricas excelentes e estabilidade mecânica. Neste artigo, nós exploraremos os benefícios de 32 mil. RO4003C PCBs para aplicações de capacidade elevada.
Introdução a RO4003C PCBs
RO4003C é um material estratificado de alta frequência feito de um hidrocarboneto reforçado tecer-vidro/composto cerâmico, que forneça propriedades dielétricas de pequenas perdas para aplicações de alta velocidade digitais e do RF. Caracteriza uma constante dielétrica 3,38 do ± 0,05 e um fator de dissipação de 0,0027 em 10 GHz/23℃, fazendo lhe uma escolha ideal para projetos de alta frequência.
Constante dielétrica e fator de dissipação de RO4003C PCBs
A constante dielétrica de pequenas perdas de RO4003C PCBs assegura a integridade de sinal superior, reduzindo a perda do sinal e a distorção. O fator de dissipação de RO4003C PCBs é igualmente muito baixo, significando que pode eficazmente segurar sinais de alta frequência sem gerar o calor adicional.
Propriedades térmicas de RO4003C PCBs
RO4003C PCBs têm propriedades térmicas excelentes, permitindo que executem confiantemente em ambientes de desafio. O coeficiente térmico do ε é +40 ppm/℃ através de uma variação da temperatura de -50℃ a 150℃, assegurando-se de que o PWB possa suportar condições de temperatura extremas.
Propriedades elétricas de RO4003C PCBs
RO4003C PCBs têm a força elétrica alta, com um valor de 31,2 (780) Kv/mm (v/mil) na espessura de 0.51mm (0,020"). Igualmente têm a resistividade de volume excelente e a resistividade da superfície, assegurando o desempenho elétrico seguro.
Propriedades mecânicas de RO4003C PCBs
RO4003C PCBs têm propriedades mecânicas impressionantes, incluindo a força de alta elasticidade e a força flexural. Com um módulo elástico o MPa 19.650 de MPa no sentido de X e 19.450 no sentido de Y, este PCBs pode suportar a dobra e o esticão sem quebrar.
Processamento sem chumbo e benefícios ambientais de RO4003C PCBs
RO4003CPCBs são fabricados usando um processo sem chumbo, fazendo lhes uma opção eco-amigável. Este processo igualmente assegura-se de que o PCBs encontre padrões do setor para limitações materiais perigosas, tais como a limitação da diretriz orientadora perigosa das substâncias (RoHS).
Vantagens de 32 mil. RO4003C PCBs para aplicações de alta velocidade
A espessura de 32 mil. RO4003C PCBs faz-lhes uma escolha ideal para as aplicações de alta velocidade digitais e do RF, onde a integridade de sinal é crítica. O traço/espaço mínimos de 6/6 mil. e tamanho mínimo do furo de 15 mil. dos estes PCBs permite projetos do alto densidade, fazendo os apropriados para aplicações complexas.
Considerações do projeto para RO4003C PCBs
Ao projetar PCBs com material de RO4003C, é essencial considerar fatores tais como o controle da impedância, a linha de transmissão projeto, e a integridade de sinal. O projeto deve igualmente tomar em consideração as propriedades térmicas e mecânicas do material para assegurar o desempenho seguro.
Fabricação e conjunto de RO4003C PCBs
RO4003C PCBs são fabricados usando um processo avançado que assegure a qualidade e a confiança consistentes. O revestimento de superfície dos estes PCBs é ENIG (ouro da imersão), que fornece a resistência de corrosão excelente, e a máscara superior da solda é verde. O PCBs igualmente panelized com um estêncil da pasta da solda para o conjunto fácil e preciso.
Aplicações de RO4003C PCBs em alto - indústrias da tecnologia
RO4003C PCBs são amplamente utilizados em indústrias da alto-tecnologia tais como o espaço aéreo, a defesa, as telecomunicações, e dispositivos médicos. São usados igualmente em aplicações de alta velocidade digitais e do RF, tais como sistemas do radar, comunicações satélites, e circuitos da micro-ondas.
Em conclusão, 32 mil. RO4003C PCBs para oferecer uma escala dos benefícios para aplicações de capacidade elevada. Seus material dielétrico de pequenas perdas, propriedades térmicas e mecânicas excepcionais, e processamento sem chumbo fazem-lhes uma escolha excelente para indústrias da alto-tecnologia. Com o projeto e a fabricação da precisão, estes PCBs pode maximizar o desempenho e a eficiência em aplicações complexas e exigindo.
