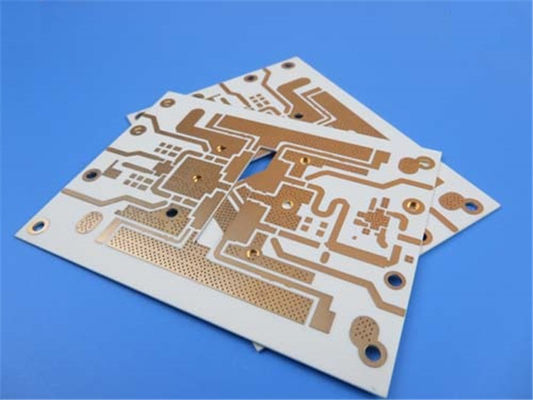

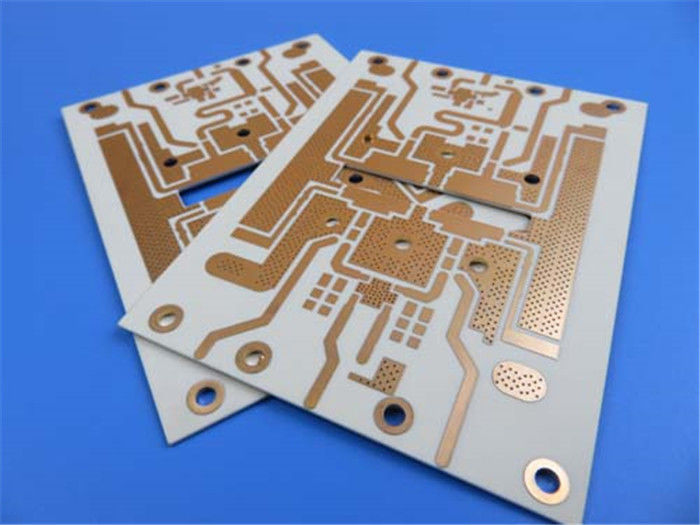

RO4003C Ultimate PCB Material para aplicações de alta frequência

Temos o prazer de apresentar nosso mais recente produto PCB feito com material Rogers RO4003C e um processo sem chumbo.Este PCB oferece operação confiável em uma faixa de temperatura de -40℃ a +85℃, tornando-o ideal para várias aplicações.

O empilhamento de PCB inclui base de cobre de 17um, RO4003C dielétrico de 20mil, RO4450F prepreg, base de cobre de 17um, RO4003C dielétrico de 60mil, RO4450F prepreg, RO4003C dielétrico de 60mil, RO4450F prepreg, RO4003C dielétrico de 20mil e base de cobre de 17um .As dimensões da placa são 90 x 90 mm, com Traço/Espaço mínimo de 5/5 mils e Tamanho mínimo do Furo de 16 mils.A espessura da placa acabada é de 4,8 mm, com um peso de Cu acabado de 1 oz (1,4 mils) em todas as camadas e espessura de chapeamento de 1 mils.O acabamento da superfície é Immersion Nickle Immersion Palladium e Immersion Gold (ENEPIG), e a serigrafia superior e inferior não estão incluídas.A máscara de solda superior e inferior é Matt Black e não há serigrafia nas almofadas de solda.O PCB passou em um teste 100% elétrico.

A via mínima precisa ser preenchida com pasta de cobre para melhor dissipação térmica, e furos escareados são necessários para evitar saliências de parafusos e garantir uma superfície de instalação plana.Os estênceis de pasta de solda são fornecidos para o lado superior.

O PCB inclui 31 componentes, com um total de 92 pads, 51 pads de passagem, 15 pads SMT superiores, 26 pads SMT inferiores, 59 vias e 75 redes.

Se você tiver alguma dúvida técnica, sinta-se à vontade para entrar em contato com Ivy em sales10@bichengpcb.com.

Escolha RO4003C para aplicações superiores de alta integridade e alta frequência

No mundo das placas de circuito impresso (PCBs), a integridade e o desempenho do sinal são cruciais.A escolha do material é essencial para qualquer aplicação de alta frequência.RO4003C é o melhor material de PCB para tais aplicações.Suas propriedades excepcionais e características de desempenho o tornam a escolha certa para designers que buscam otimizar seus circuitos.

Propriedades e características de desempenho de RO4003C

RO4003C é um material PCB de alto desempenho feito com hidrocarboneto preenchido com cerâmica.Esta combinação fornece excelentes propriedades elétricas, incluindo uma constante dielétrica de 3,38±0,05 a 10 GHz e um fator de dissipação de 0,0027 a 10 GHz/23℃.Essas propriedades garantem a integridade ideal do sinal, tornando-o ideal para circuitos digitais e de RF de alta velocidade.

O RO4003C também possui uma alta condutividade térmica de 0,71 W/M/oK a 80℃, o que o torna uma excelente escolha para aplicações que requerem dissipação de calor eficiente.Possui baixo coeficiente de expansão térmica (CTE) de 11 ppm/℃ na direção X, 14 ppm/℃ na direção Y e 46 ppm/℃ na direção Z, o que garante estabilidade dimensional em ambientes de temperaturas extremas.

Vantagens do RO4003C sobre outros materiais de PCB

Comparado a outros materiais de PCB, o RO4003C oferece várias vantagens.Possui compatibilidade de processo sem chumbo, tornando-o uma opção ecológica.Ele tem uma condutividade térmica mais alta que o FR-4, o que significa que pode lidar com níveis de potência mais altos sem superaquecer.Ele também tem uma perda dielétrica menor do que outros materiais de alta frequência, como PTFE, o que se traduz em melhor integridade de sinal e perda de sinal reduzida.

Considerações de projeto de PCB RO4003C para desempenho ideal

Projetar com RO4003C requer considerações específicas.Por exemplo, a espessura das camadas dielétricas afeta a impedância característica, que deve ser cuidadosamente controlada para a propagação adequada do sinal.O acabamento da superfície do substrato também é crítico para garantir uma soldagem e interconectividade confiáveis.

Aplicações de PCBs RO4003C em várias indústrias

O RO4003C é amplamente utilizado em vários setores, incluindo telecomunicações, aeroespacial e de defesa, médico e automotivo.Suas excepcionais características de desempenho o tornam a escolha ideal para aplicações de alta frequência nessas indústrias.Por exemplo, é frequentemente usado em aplicações 5G e IoT, onde a integridade do sinal é crítica para uma comunicação confiável.Também é usado em aplicações aeroespaciais e de defesa, onde os circuitos devem suportar condições extremas de temperatura e umidade.

RO4003C e o futuro do design digital de alta velocidade

À medida que o design digital evolui, a demanda por materiais que possam lidar com velocidades e frequências mais altas só aumentará.O RO4003C está bem posicionado para atender a essas demandas, graças às suas excepcionais características de desempenho.Sua baixa perda dielétrica e alta condutividade térmica o tornam a escolha ideal para aplicações de design digital de alta velocidade, como data centers e computação de alto desempenho.

Fabricação e Montagem de PCB RO4003C

Os PCBs RO4003C requerem processos especializados de fabricação e montagem para garantir o desempenho ideal.Por exemplo, o tamanho mínimo da via deve ser cuidadosamente controlado para evitar perda de sinal, e furos rebaixados são necessários para garantir uma superfície de instalação plana.Estênceis de pasta de solda também são fornecidos para o lado superior para garantir uma soldagem confiável.

Solução de problemas comuns com PCBs RO4003C

Apesar de suas características de desempenho excepcionais, os projetistas podem encontrar problemas ao trabalhar com PCBs RO4003C.Por exemplo, problemas com solda e interconectividade podem surgir se o acabamento da superfície do substrato não for controlado adequadamente.Entender esses problemas e como solucioná-los é fundamental para garantir o desempenho ideal.

RO4003C e compatibilidade de processo sem chumbo

O RO4003C é compatível com processos sem chumbo, tornando-o uma opção ecológica para designers.Essa compatibilidade garante que os projetistas possam atender às regulamentações ambientais sem sacrificar o desempenho.

RO4003C vs. Outros materiais de PCB de alta frequência: uma análise comparativa

Embora o RO4003C ofereça características de desempenho excepcionais, os projetistas podem se perguntar como ele se compara a outros materiais de PCB de alta frequência.Uma análise comparativa pode ajudar os projetistas a entender como o RO4003C se compara a outras opções e tomar uma decisão informada ao selecionar um material de PCB.

Conclusão

RO4003C é o melhor material de PCB para aplicações de alta frequência.Suas propriedades excepcionais e características de desempenho o tornam a escolha ideal para projetistas que buscam otimizar seus circuitos.De aplicativos 5G e IoT a aeroespacial e defesa, o RO4003C está bem posicionado para atender às demandas de vários setores.Ao entender suas propriedades, considerações de projeto e solução de problemas comuns, os projetistas podem liberar todo o potencial do RO4003C para suas aplicações.
