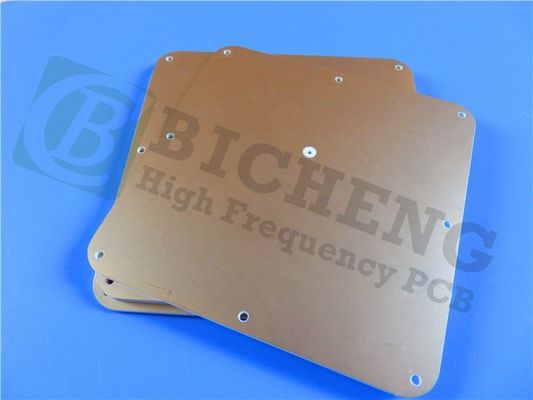

revestimento de superfície Electroless do níquel da placa do PWB de 15mils RO3010 RF e do ouro da imersão

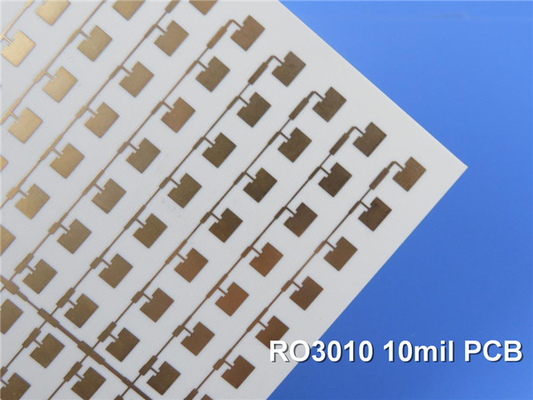

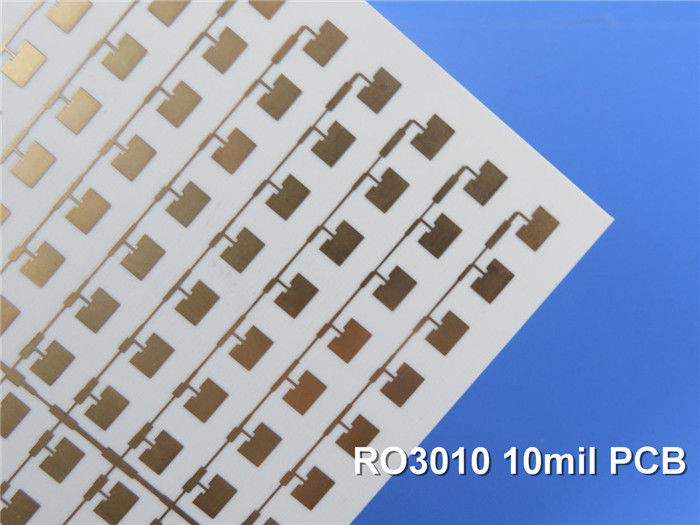

Hoje, nós somos deleitados introduzir nosso PWB recentemente enviado, que foi feito com material de alta qualidade de Rogers RO3010 e processado usando um método sem chumbo, fazendo o apropriado para a operação nas temperaturas que variam de -40℃ a +85℃.

A pilha-acima compreende o cobre baixo do dielétrico 17um, RO3003 de 25mil, e de um outro cobre baixo de 17um.

Com dimensões da placa de 80 x 60 milímetros e de uma tolerância +/- de 0.15mm, o traço mínimo/espaço é 7/7 mil., e o tamanho mínimo do furo é 15 mil. Não há nenhum vias cego ou enterrado, e a espessura terminada da placa é 0,8 milímetros. O peso terminado do Cu é 1 onça (1,4 mil.) para todas as camadas, e através de chapear a espessura é 1 mil.

O revestimento de superfície, consistindo no níquel e no ouro Electroless da imersão (ENIG), caracteriza um silkscreen superior branco e uma máscara superior verde da solda. Não há nenhuma silkscreen inferior ou máscara inferior da solda, e nenhum silkscreen em almofadas da solda. A placa submete-se a um teste 100% elétrico.

A harmonização de impedância não é incluída, e um estêncil da pasta da solda é fornecido para o lado superior.

O PWB tem 19 componentes, 38 almofadas totais, 21 através das almofadas do furo, de 17 almofadas superiores de SMT, das almofadas inferiores de 0 SMT, dos 35 vias, e das 15 redes.

Para todas as perguntas técnicas, contacte por favor a hera em sales10@bichengpcb.com.

RO3010: O material que você precisa para o desempenho seguro em ambientes ásperos

O mercado de alta frequência do PWB está expandindo continuamente, e RO3010 é o material principal para projetar PCBs de capacidade elevada. RO3010 vangloria-se de uma constante dielétrica de 10.2±0.5, fazendo lhe a escolha ideal para aplicações de alta frequência. Adicionalmente, seu baixo fator de dissipação (tanδ) de 0,0027 e o coeficiente térmico do ε em 10 gigahertz 23℃ fazem-lhe um material seguro para o projeto do PWB.

RO3010 é sabido para suas estabilidade dimensional e resistividade de superfície, assegurando-se de que possa suportar ambientes ásperos ao manter o desempenho ótimo ao longo do tempo. Suas taxas de absorção elásticas do módulo e da água igualmente fazem-lhe uma escolha excelente para o alto densidade PCBs.

Os desenhistas devem considerar RO3010 condutibilidade térmica e coeficiente da expansão térmica ao projetar PCBs com este material assegurar o desempenho ótimo. A força de casca do cobre de RO3010, que mede o pli 11, faz-lhe a escolha perfeita para o alto densidade PCBs.

RO3010 é uma escolha segura e sustentável para o projeto do PWB desde que é processo sem chumbo compatível e encontra padrões do setor para a inflamabilidade.

Em conclusão, RO3010 é uma escolha excelente para o projeto de alta frequência do PWB. Seus coeficiente constante, térmico dielétrico, resistividade de superfície, estabilidade dimensional, condutibilidade térmica, força de casca de cobre, compatibilidade sem chumbo do processo, e inflamabilidade fazem-lhe um material seguro e de capacidade elevada para o alto densidade PCBs. Com RO3010, os desenhistas podem criar PCBs que cumprem mesmo as exigências de exigência e empurram os limites do que é possível no projeto do PWB.
