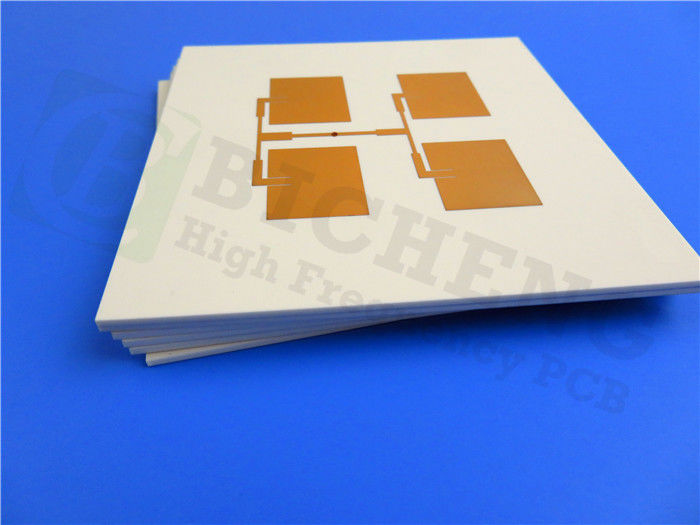

Placa do PWB do RF dos materiais de Rogers RO3003 para alto - indústrias da tecnologia

Placa do PWB do RF dos materiais de Rogers RO3003 para alto - indústrias da tecnologia

Informações pormenorizadas
Destacar:

Placa do PWB do RF dos materiais RO3003

,

Placa sem chumbo do PWB do RF

,

PWB 5mil material

Descrição do produto

Hoje, nós estamos contentes de estar aqui e compartilhar de nosso PWB recentemente enviado com você. Nossa expedição mais atrasada de PCBs crafted com a atenção máxima à qualidade e ao desempenho. O PWB é composto de materiais de Rogers RO3003, processado com técnicas sem chumbo e projetado para a operação dentro de uma variação da temperatura de -40℃ a +85℃. O stackup de alta frequência de 6 camadas caracteriza RO3003 dielétrico de 5mil e o cobre baixo de 17um, separado pelo prepreg bondply 2929. As dimensões da placa são 20 x 15 milímetros com uma tolerância +/- de 0.15mm, e o projeto inclui vias cegos da camada 1 para mergulhar 2.



O PWB terminado tem uma espessura de 0,7 milímetros e caracteriza um peso terminado do Cu de 1 onça (1,4 mil.) nas camadas exteriores e de 0,5 onças nas camadas internas, assegurando o desempenho ótimo. Através de chapear a espessura é 1 mil., e o revestimento de superfície é conseguido com o uso do paládio da imersão do níquel da imersão e do ouro da imersão (ENEPIG), fornecendo um revestimento de alta qualidade.



A expedição a mais atrasada do PWB é projetada para os produtos eletrônicos que exigem o desempenho e confiança precisos, sem o silkscreen superior ou inferior ou máscara superior/inferior da solda, e o nenhum silkscreen em almofadas da solda. O PWB submete-se a testes elétricos de 100% para assegurar-se de que encontre os padrões os mais altos da qualidade.



Com 11 componentes, as 39 almofadas totais, 21 almofadas do através-furo, 15 almofadas superiores de SMT, 3 almofadas inferiores de SMT, 51 vias, e 9 redes, o PWB é projetado encontrar os padrões de desempenho os mais rigorosos.



Se você tem quaisquer perguntas técnicas ou inquéritos, contacte por favor a hera em sales10@bichengpcb.com. Nosso PCBs é a escolha ideal para seu projeto seguinte.

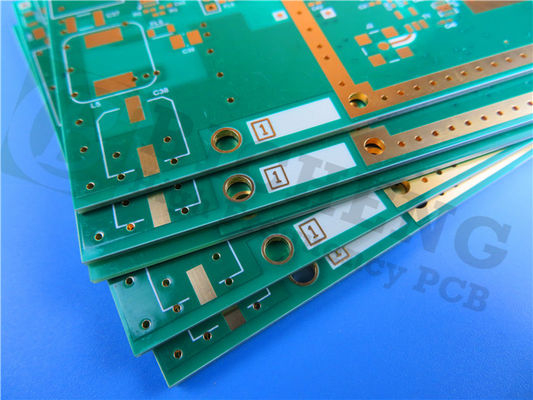

Placa do PWB do RF dos materiais de Rogers RO3003 para alto - indústrias da tecnologia 0



Valor RO3003 típico
Propriedade RO3003 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.0±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, εDesign 3 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,001 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -3 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,06
0,07
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 107   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 107   COND A IPC 2.5.17.1
Módulo elástico 930
823
X
Y
MPa 23℃ ASTM D 638
Absorção da umidade 0,04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,9   j/g/k   Calculado
Condutibilidade térmica 0,5   W/M/K 50℃ ASTM D 5470
Coeficiente da expansão térmica
(- 55 a 288℃)
17
16
25
X
Y
Z
ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidade 2,1   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 12,7   Ib/in. 1oz, EDC após o flutuador da solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim



Um guia detalhado a RO3003: Das propriedades às aplicações

---Introdução: Que são RO3003 e como trabalha?



O projeto de alta frequência do PWB é um campo constantemente em desenvolvimento, e os coordenadores e os desenhistas estão sempre na vigia para que os materiais inovativos e seguros incorporem em seus projetos. Um tal material que tem ganhado a atenção significativa nos últimos anos é RO3003, uma estratificação de alta frequência que ofereça propriedades elétricas e mecânicas excepcionais.



Neste guia detalhado a RO3003, nós investigaremos em suas propriedades e vantagens, processo de manufatura, e aplicações. Se você é um desenhista temperado do PWB ou um recém-chegado à indústria, este guia fornecerá introspecções valiosas no mundo do projeto de alta frequência do PWB.



Introdução: Revelacão RO3003 e sua funcionalidade

RO3003 é uma estratificação de alta frequência crafted para o uso nas aplicações que exigem o desempenho elétrico e mecânico proeminente. Compreende um material cerâmico-enchido de PTFE, que ofereça uma baixa constante dielétrica e um tangente de pequenas perdas, fazendo o ideal para as aplicações de alta velocidade digitais e do RF onde a integridade e a confiança de sinal são da importância máxima.



As propriedades de RO3003: Condutibilidade constante, térmica dielétrica, e mais

RO3003 vangloria-se das propriedades elétricas excepcionais, fazendo lhe uma escolha ideal para o projeto de alta frequência do PWB. Sua constante dielétrica é 3.0±0.04, que é muito mais baixo do que muitos outros materiais de alta frequência do PWB. Isto traduz a uma transmissão mais rápida do sinal e a uma menos atenuação, tendo por resultado a integridade de sinal e o desempenho mais alto melhorados.



RO3003 igualmente tem a condutibilidade térmica alta, que ajuda a dissipar o calor e melhorar a confiança. Exibe um coeficiente térmico de um ε de -3 ppm/℃, fazendo o estável sobre uma vasta gama de temperaturas. O material igualmente tem o baixo fator de dissipação, com um tanδ de 0,001 em 10 GHz/23℃.



Vantagens de incorporar RO3003 no projeto de alta frequência do PWB

As vantagens de RO3003 no projeto de alta frequência do PWB são numerosas. Seus baixa constante dielétrica e tangente de pequenas perdas fazem ideal para as aplicações de alta velocidade digitais e do RF, onde a integridade e a confiança de sinal são críticas. RO3003 igualmente oferece a condutibilidade térmica e a estabilidade excelentes sobre uma vasta gama de temperaturas, fazendo a apropriada para o uso em ambientes ásperos.



RO3003 contra. Outros materiais de alta frequência do PWB: Uma análise comparativa

Quando se trata do projeto de alta frequência do PWB, há diversos materiais a escolher de. Contudo, RO3003 está para fora do resto devido a suas propriedades elétricas e mecânicas superiores. Nesta seção, nós compararemos RO3003 a outros materiais de alta frequência populares do PWB.



RO3003 de fabricação PCBs: O processo desmistificou

RO3003 de fabricação PCBs necessita o equipamento especializado e as técnicas devido às propriedades originais do material. Nesta seção, nós exploraremos o processo de manufatura de RO3003 PCBs, incluir os materiais e o equipamento usou-se, e os desafios envolvidos.



Projetando PCBs de capacidade elevada com RO3003: Pontas e truques

Projetar PCBs de capacidade elevada com RO3003 exige a reflexão prudente das propriedades e das características de material. Nesta seção, nós forneceremos as pontas e os truques projetando PCBs de capacidade elevada o RO3003, incluindo o roteamento do sinal, a camada que empilham, e a gestão térmica.



O impacto de propriedades térmicas no projeto do PWB RO3003

As propriedades térmicas jogam um papel crucial no projeto de alta frequência do PWB, e RO3003 não é nenhuma exceção. Nesta seção, nós exploraremos o impacto de propriedades térmicas no projeto do PWB RO3003, incluindo técnicas de gestão térmicas e a importância da estabilidade térmica.



RO3003 e gestão da perda do sinal: Melhores práticas

A perda do sinal é um problema comum no projeto de alta frequência do PWB, e RO3003 oferece diversas vantagens quando se trata da perda de controlo do sinal. Nesta seção, nós exploraremos as melhores práticas para a perda de controlo do sinal com RO3003 PCBs, incluindo o uso de impedância controlada e do empilhamento apropriado da camada.



Aplicações de RO3003 em tecnologias de RF/Microwave

RO3003 é um material ideal para as aplicações do RF e da micro-ondas devido a seus baixa constante dielétrica e tangente de pequenas perdas. Nesta seção, nós exploraremos as aplicações de RO3003 em tecnologias do RF e de micro-ondas, incluindo antenas, filtros, e amplificadores.



RO3003 e 5G: Um fósforo feito no céu

A emergência da tecnologia 5G aumentou a procura para os materiais de alta frequência do PWB que podem apoiar taxas de transferência de dados de alta velocidade. RO3003 é um material ideal para as aplicações 5G devido a seus baixa constante dielétrica e tangente de pequenas perdas. Nesta seção, nós exploraremos o papel de RO3003 na tecnologia 5G e em suas aplicações potenciais.



Conclusão: Desencadeando o poder de RO3003 para o projeto de alta frequência do PWB

RO3003 é um material de capacidade elevada que ofereça propriedades elétricas e mecânicas excepcionais para o projeto de alta frequência do PWB. Seus baixa constante dielétrica, tangente de pequenas perdas, e condutibilidade térmica alta para fazê-la ideal para uma vasta gama de aplicações, do RF e da micro-ondas a 5G e além. Compreendendo as propriedades e as vantagens de RO3003, os desenhistas e os coordenadores podem desencadear o poder deste material e criar PCBs de capacidade elevada que encontram os padrões os mais rigorosos da qualidade e da confiança.
