Placa material do PWB de RO3010 RF a favor do meio ambiente

Descrição de produto detalhada
Realçar:

Placa do PWB de RO3010 RF

,

Os materiais do PWB do RF embarcam

,

Placa de circuito de RO3010 RF

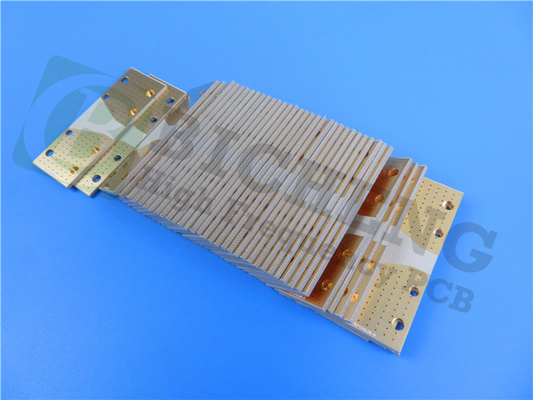

Olá!, hoje nós estamos felizes introduzir o PWB o mais atrasado de Bicheng limitado, líder do setor nas placas de circuito impresso de alta qualidade. Este PWB frente e verso é construído com material de Rogers RO3010 e um processo sem chumbo, assegurando um produto seguro e a favor do meio ambiente.



Com uma variação da temperatura de trabalho de -40℃ a +85℃, este PWB é projetado suportar circunstâncias extremas. As dimensões da placa são 8,00 x 8,00 milímetros, com um traço/espaço mínimos de 5/5 mil. e um tamanho mínimo do furo de 10 mil. A espessura terminada da placa é 0,8 milímetros, com um peso de cobre terminado de 1 onça (1,4 mil.) e através de chapear uma espessura de 1 mil.



Este PWB é perfeito para projetos em escala reduzida, com o apenas um componente e as três almofadas totais, incluindo uma almofada do através-furo, uma almofada superior de SMT, e uma almofada de SMT da parte inferior. Há igualmente dois vias e um líquidos.



A falta do revestimento de superfície neste PWB significa que o cobre está exposto, fazendo o ideal para as aplicações feitas sob encomenda onde os revestimentos específicos são exigidos. Não há nenhum silkscreen nas almofadas da solda, mas a placa é 100% testado eletricamente para assegurar a confiança.



Para todas as perguntas técnicas, contacte por favor a hera em sales10@bichengpcb.com. Confiança Bicheng limitado para todas suas necessidades da placa de circuito impresso. Copyright Bicheng limitado., 2023. Todos os direitos reservados.



Placa material do PWB de RO3010 RF a favor do meio ambiente 0



Propriedade RO3010 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, εDesign 11,2 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo elástico 1902
1934
X
Y
MPa 23℃ ASTM D 638
Absorção da umidade 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,8   j/g/k   Calculado
Condutibilidade térmica 0,95   W/M/K 50℃ ASTM D 5470
Coeficiente da expansão térmica
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidade 2,8   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 9,4   Ib/in. 1oz, EDC após o flutuador da solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim



Descubra os benefícios do material do PWB RO3010

---RO3010: A escolha final para PCBs de capacidade elevada



Quando se trata de criar placas de circuito impresso de capacidade elevada, selecionar os materiais direitos é crítica. Incorpore RO3010, um material principal do PWB conhecido para sua versatilidade e de alta qualidade. Neste artigo, nós olharemos detalhado RO3010, explorando suas propriedades, características, e aplicações.



Introduzindo o material do PWB RO3010

RO3010 é um material estratificado de alta frequência construído do hidrocarboneto/material cerâmico reforçados de vidro tecidos. Com uma baixa constante dielétrica de 10.2±0.5, RO3010 é ideal para aplicações de alta frequência, quando seu baixo fator de dissipação de 0,0027 for essencial para a perda de minimização do sinal.



Propriedades compreensivas e características de RO3010

RO3010 tem as propriedades numerosas que lhe fazem uma escolha atraente para desenhistas do PWB. Sua condutibilidade térmica de 0,81 W/M/K é crítica para o calor de dissipação dos componentes de alta potência. RO3010 igualmente tem um baixo coeficiente de uma expansão térmica de 13 ppm/℃ nos sentidos de X e de Y e de 34 ppm/℃ no sentido de Z, tornando o estável sobre uma variação da temperatura larga.



Aplicações do material do PWB RO3010

RO3010 é de uso geral em aplicações de alta velocidade digitais e da radiofrequência (RF). Devido a sua condutibilidade térmica de pequenas perdas e alta, este material é ideal para aplicações da micro-ondas e da milímetro-onda. Além disso, RO3010 é por mais a favor do meio ambiente que seja compatível com processos sem chumbo.



Vantagens de RO3010 sobre outros materiais do PWB

Comparado a outros materiais do PWB, RO3010 oferece diversas vantagens. RO3010 tem um coeficiente térmico alto do ε, assim que significa que sua constante dielétrica é estável sobre uma variação da temperatura larga. Adicionalmente, o material tem a estabilidade dimensional excelente, fazendo o ideal para as aplicações onde a precisão é crucial.



Considerações do projeto para RO3010 PCBs

Ao projetar com RO3010, é importante levar em conta as propriedades e as características de material. RO3010 tem uma alta temperatura da transição de vidro de 200℃, assim que significa que pode suportar altas temperaturas sem perder sua integridade estrutural. Adicionalmente, a força de casca de cobre do material é o pli 11 crítico, medindo para 1oz EDC após o flutuador da solda.



Processo de manufatura para RO3010 PCBs

O processo de manufatura para RO3010 PCBs é comparável a outros materiais estratificados. Contudo, devido à condutibilidade térmica alta do material, é crítico aperfeiçoar o processo de ligamento para reduzir o esforço térmico. É igualmente essencial usar as folhas de cobre de alta qualidade para assegurar a boa adesão e para minimizar o risco de delaminação.



Controle dos testes e da qualidade para RO3010 PCBs

RO3010 PCBs para submeter-se ao controle rigoroso dos testes e da qualidade para assegurar-se de que encontrem padrões do setor. A constante dielétrica do material e o fator de dissipação forem testados usando IPC-TM-650 2.5.5.5, quando testes de ASTM D257 a estabilidade dimensional do material. Testes do IPC 2.5.17.1 o volume e a resistividade de superfície do material, e testes de IPC-TM 2.4.8 a força de casca de cobre do material.



Custo e disponibilidade do material do PWB RO3010

O material do PWB RO3010 é amplamente disponível e pode ser comprado de uma variedade de fornecedores. O custo do material do PWB RO3010 é geralmente mais alto do que outros materiais do PWB devido a suas propriedades e características originais.



Desenvolvimentos futuros na tecnologia RO3010

Enquanto a tecnologia continua a avançar, nós podemos esperar ver uns desenvolvimentos mais adicionais na tecnologia RO3010. Uma área do foco está reduzindo o coeficiente térmico do material do ε para melhorar sua estabilidade sobre uma variação da temperatura larga. Uma outra área de pesquisa está desenvolvendo os processos de ligamento novos que podem suportar mesmo umas mais altas temperaturas.



Conclusão: É RO3010 a escolha direita para seu projeto do PWB?

RO3010 é um material versátil, de alta qualidade do PWB que ofereça diversas vantagens sobre outros materiais. Seus baixa constante dielétrica, baixo fator de dissipação, e condutibilidade térmica alta para fazer-lhe uma escolha ideal para aplicações de alta frequência. Contudo, é essencial considerar as propriedades e as características de material ao projetar com RO3010. Em conclusão, se você está procurando um material seguro, de capacidade elevada do PWB, RO3010 é uma escolha excelente.
