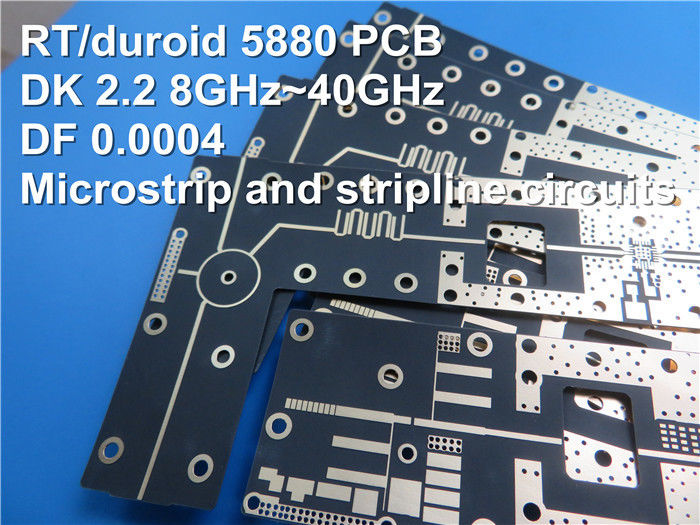

RT/PWB de Duroid 5880 RF placa para aplicações de alta frequência

Olá!, o assunto de hoje está introduzindo nosso produto recentemente enviado do PWB. Este dobro tomou partido PWB é construído do material de alta qualidade de Rogers RT/duroid 5880, fazendo o ideal para aplicações de alta frequência. Caracteriza um processo sem chumbo, assegurando sua compatibilidade com padrões de fabricação modernos.

A pilha-acima do PWB consiste em duas camadas de cobre baixo com uma espessura de 17um, separada por uma camada do dielétrico de 5mil RT/duroid 5880. As dimensões da placa medem 7mm x 7mm com uma tolerância +/- de 0.15mm. Com um traço/espaço mínimos de 4/4 mil. e um tamanho mínimo do furo de 10 mil., este PWB é apropriado para uma variedade de aplicações.

Este produto não inclui a máscara do silkscreen ou da solda, e terminou com uma espessura de 0.197mm e um peso de cobre de 1 onça (1,4 mil.) em todas as camadas. Foi testado inteiramente para o controle de qualidade, incluindo um teste 100% elétrico.

Este PWB apoia um componente e tem um total de duas almofadas, uma através de, e uma líquida. É apropriado para o através-furo e a colocação componente de superfície superior da montagem.

Para nenhuma perguntas técnica sobre este produto, por favor não hesite contactar nossa equipe das vendas em sales10@bichengpcb.com. Bicheng limitado. reservas todos os direitos a este produto, direitos reservados 2023

RT/Duroid 5880: A solução final para o projeto de alta frequência do PWB

--RT/Duroid 5880 para a transmissão de dados de alta velocidade

A busca para os materiais de capacidade elevada que podem encontrar as procuras do projeto de alta frequência do PWB conduziu à descoberta de RT/Duroid 5880. Este material frente e verso notável do PWB, fabricado por Rogers Corporation, é feito de uma mistura de PTFE e de materiais cerâmicos, que lhe dá propriedades elétricas e mecânicas superiores. Está aqui uma vista geral de suas propriedades e aplicações.

Vista geral de RT/Duroid 5880:

RT/Duroid 5880 é um material pioneiro que seja projetado encontrar as procuras de aplicações de alta frequência. Seus baixa constante de dielétrico e baixo fator de dissipação para fazer-lhe a escolha ideal para as aplicações de alta frequência, onde a perda e a distorção do sinal podem ser edições significativas. O material é igualmente compatível com processos sem chumbo, que lhe faz uma opção eco-amigável para a fabricação do PWB.

Propriedades dielétricas de RT/Duroid 5880:

A baixa constante dielétrica de RT/Duroid 5880, que varia de 2,20 a 2,22 segundo a frequência, é uma de suas vantagens mais significativas. Isto faz-lhe um material ideal para as aplicações de alta frequência, onde a perda e a distorção do sinal podem ser temas importantes. O material igualmente tem um baixo fator de dissipação, que se assegure de que os sinais permaneçam claros e exatos.

Comparando RT/Duroid 5880 a outros materiais do PWB:

Quando comparado a outros materiais do PWB tais como FR-4 e polyimide, RT/Duroid 5880 representa para fora suas propriedades elétricas superiores. Seus baixos constante dielétrica e fator de dissipação para fazer-lhe a melhor escolha para aplicações de alta frequência. Igualmente tem propriedades mecânicas excelentes, com a força de alta elasticidade e compressiva, fazendo lhe uma opção durável para PCBs.

Propriedades térmicas e mecânicas de RT/Duroid 5880:

RT/Duroid 5880 tem um baixo coeficiente térmico do ε, assim que significa que experimenta mudanças mínimas na constante dielétrica com temperatura. Igualmente tem uma alta temperatura da transição de vidro (TD) de 500℃, assim que significa que pode suportar altas temperaturas sem perder suas propriedades mecânicas.

Aplicações de RT/Duroid 5880:

RT/Duroid 5880 é um material versátil que possa ser usado em uma vasta gama de aplicações, incluindo o espaço aéreo, a defesa, as telecomunicações, e as indústrias automóveis. Seus baixos constante dielétrica e fator de dissipação para fazê-lo ideal para aplicações de alta frequência, tais como circuitos da micro-ondas e da milímetro-onda, antenas, e filtros. Suas propriedades mecânicas igualmente fazem-lhe um material apropriado para o uso em ambientes do alto-esforço.

Projetando PCBs com RT/Duroid 5880:

Projetar PCBs com RT/Duroid 5880 exige considerações especiais, tais como a necessidade para que larguras e o afastamento menores do traço esclareça a baixa constante dielétrica do material. Contudo, os benefícios de usar RT/Duroid 5880, tais como a perda do sinal e a distorção reduzidas, fazem-lhe um investimento de valor para aplicações de alta frequência.

RT/Duroid 5880 para a transmissão de dados de alta velocidade:

RT/Duroid 5880 é o material da escolha para conseguir taxas de dados do máximo. Seu baixo tangente da constante dielétrica e da perda para fazê-lo apropriado para o uso em circuitos digitais de alta velocidade, tais como aqueles usados nas redes 5G e no Internet de dispositivos das coisas (IoT).

Compatibilidade sem chumbo do processo de RT/Duroid 5880:

RT/Duroid 5880 é compatível com processos sem chumbo, assim que significa que encontra padrões de fabricação modernos e é uma opção eco-amigável para a fabricação do PWB. Isto faz-lhe uma escolha popular para as empresas que olham para reduzir sua pegada do carbono e para cumprir com os regulamentos ambientais.

Controle dos testes e da qualidade de RT/Duroid 5880 PCBs:

RT/Duroid 5880 PCBs submetem-se ao teste e ao controle rigorosos da qualidade para assegurar-se de que encontrem os padrões de desempenho os mais altos e de confiança. Isto inclui um teste 100% elétrico para verificar a integridade dos circuitos e para assegurar-se de que estejam livres dos defeitos.

Conclusão:

Em resumo, RT/Duroid 5880 é um material pioneiro que ofereça propriedades elétricas e mecânicas superiores. Seus baixos constante dielétrica e fator de dissipação para fazer-lhe a escolha ideal para aplicações de alta frequência, e sua compatibilidade com processos sem chumbo fazem-lhe uma opção eco-amigável para a fabricação do PWB. Com seus processos de alta qualidade do controle dos testes e da qualidade, RT/Duroid 5880 é a solução final para as empresas que olham para projetar PCBs de capacidade elevada e seguro.
