Detalhes do produto:
|
Realçar: | Placa PCB RF de alta temperatura,material PCB RF 30mil,material PCB RF sem chumbo |
---|

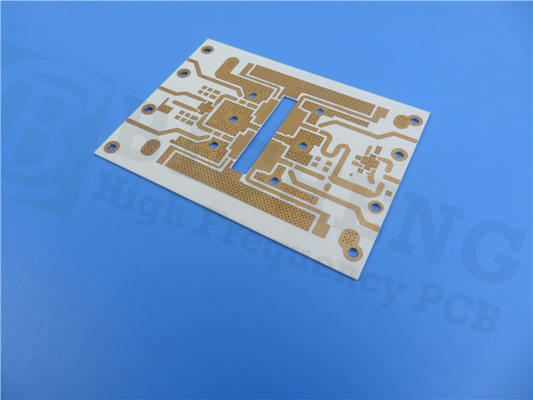

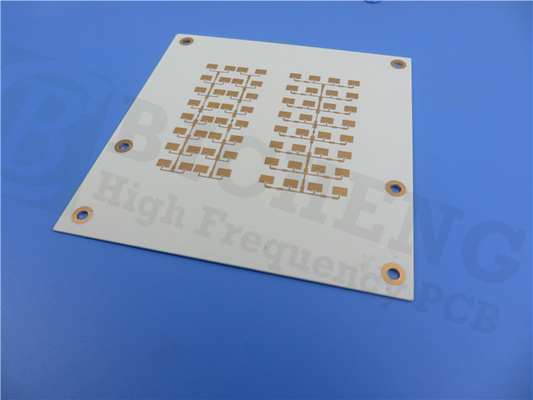

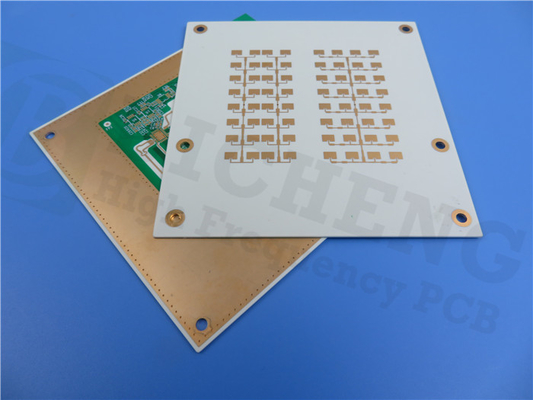

Nosso mais recente carregamento de PCBs é apresentado, construído com o excepcional material Rogers RO4350B que oferece excelente desempenho para várias aplicações.Com um processo sem chumbo e uma faixa operacional de -40 ℃ a +85 ℃, o PCB foi projetado para atender às suas necessidades nos próximos anos.
Construído como um PCB de dupla face, a camada dielétrica RO4350B mede 30 mil (0,762 mm) com base de cobre de 17 um em ambos os lados.Tem uma espessura de placa acabada de 0,84 mm e um peso Cu acabado de 1 oz (1,4 mils) em todas as camadas.O traço/espaço mínimo e o tamanho mínimo do furo são 10/10 mils e 15 mils, respectivamente, tornando-o perfeito para aplicações de alta densidade com tolerâncias rígidas.
O PCB tem 29 componentes com 50 pads no total, incluindo 25 pads de furo passante e 25 pads SMT superiores.Também possui 91 vias e 11 redes.Cada PCB é exaustivamente testado com um teste 100% elétrico para garantir sua qualidade e confiabilidade.
Acabamento de superfície sem chumbo HASL, serigrafia superior em branco e máscaras de solda superiores e inferiores verdes são recursos padrão de nossos PCBs.O material RO4350B oferece excelente resistência à umidade, tornando-o ideal para ambientes hostis.Ele também possui uma espessura de chapeamento de 1 mil, garantindo durabilidade de longa duração.
Valor Típico RO4350B | |||||
Propriedade | RO4350B | Direção | Unidades | Doença | Método de teste |
Constante Dielétrica, εProcesso | 3,48±0,05 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 Linha de tiras presa | |
Constante dielétrica, εDesign | 3,66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
Fator de Dissipação,δ | 0,0037 0,0031 |
Z | 10 GHz/23 ℃ 2,5 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 | |
Coeficiente Térmico de ε | +50 | Z | ppm/℃ | -50℃ a 150℃ | IPC-TM-650 2.5.5.5 |
Resistividade volumétrica | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividade superficial | 5,7x109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Força elétrica | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
Módulo de Tração | 16.767 (2.432) 14.153 (2.053) |
x Y |
MPa(ksi) | RT | ASTM D 638 |
Resistência à tracção | 203(29.5) 130(18.9) |
x Y |
MPa(ksi) | RT | ASTM D 638 |
Resistência à flexão | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Estabilidade dimensional | <0,5 | X,Y | mm/m (mil/polegada) |
após gravação+E2/150℃ | IPC-TM-650 2.4.39A |
Coeficiente de expansão térmica | 10 12 32 |
x Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 390 | ℃ TGA | ASTM D 3850 | ||
Condutividade térmica | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
Absorção de umidade | 0,06 | % | 48 horas de imersão 0,060" temperatura da amostra 50 ℃ |
ASTM D 570 | |
Densidade | 1,86 | g/cm3 | 23℃ | ASTM D 792 | |
Força da Casca de Cobre | 0,88 (5.0) |
N/mm (pli) |
depois da solda flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
Inflamabilidade | (3)V-0 | UL 94 | |||
Compatível com processos sem chumbo | Sim |
RO4350B: O melhor material de PCB para aplicações de alto desempenho
Quando se trata de design de PCB, a escolha do material certo é crucial para alcançar desempenho e confiabilidade ideais.Se você está procurando um material de PCB de alto nível que possa lidar com as demandas de aplicações de alta frequência e alta temperatura, o RO4350B é o caminho certo.
O RO4350B é um material PCB de dupla face que possui uma camada dielétrica RO4350B de 30mil e base de cobre de 17um em ambos os lados.Com uma espessura de placa acabada de 0,84 mm e um peso de cobre acabado de 1 oz (1,4 mils) em todas as camadas, esse material é projetado para atender aos requisitos mais exigentes.Também é compatível com o processo sem chumbo, tornando-o uma escolha ecológica para o design de PCB.
Mas o que realmente diferencia o RO4350B são suas características de desempenho.Com uma constante dielétrica de 3,48±0,05 e uma constante dielétrica de projeto de 3,66, o RO4350B oferece integridade de sinal excepcional para aplicações de alta frequência.Ele também possui um baixo fator de dissipação de tan,δ 0,0037 a 10 GHz/23℃, garantindo perda mínima de sinal.
O RO4350B também é adequado para aplicações de alta temperatura, com um coeficiente térmico de ε de +50 ppm/℃ e uma condutividade térmica de 0,69 W/M/K a 80℃.Ele também possui uma Tg impressionantemente alta de > 280 ℃, tornando-o ideal para uso em ambientes de alta temperatura.
Quando se trata de durabilidade e confiabilidade, o RO4350B oferece.Oferece excelente resistência à umidade, garantindo resistência a ambientes agressivos.Além disso, possui uma espessura de revestimento de via de 1 mil, o que contribui para sua longa durabilidade.
Se você está procurando um material de PCB que possa lidar com as demandas de aplicações de alto desempenho, o RO4350B é a escolha certa.Com suas características de desempenho excepcionais, certamente irá melhorar o desempenho do seu circuito e atender às suas necessidades de projeto agora e no futuro.
Assistência com quaisquer questões técnicas está prontamente disponível a partir de nossa equipe de especialistas.Entre em contato com nossa equipe de vendas em sales10@bichengpcb.com para obter ajuda.
