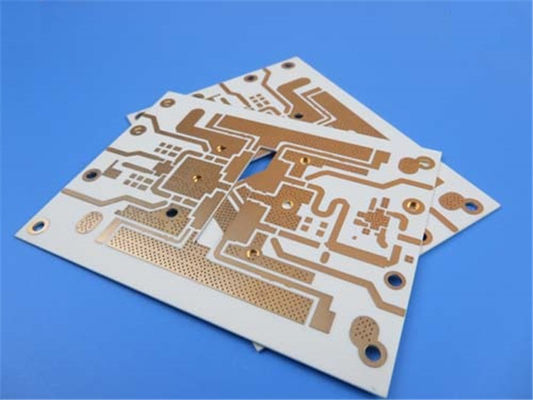

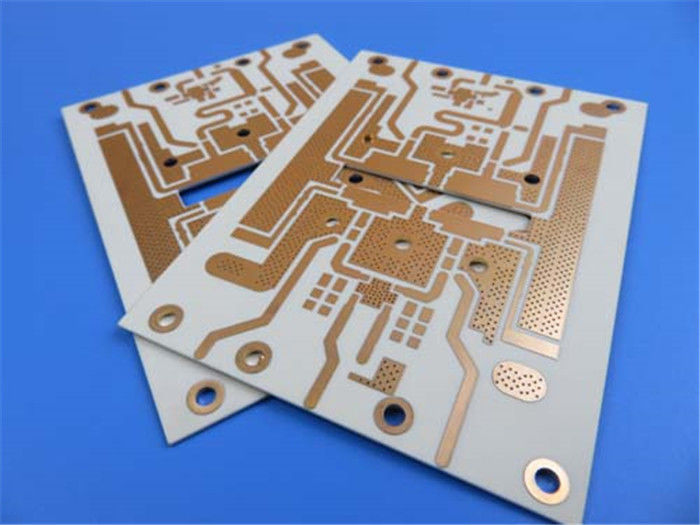

Apresentando nosso recém-enviado PCB.Este PCB de alta qualidade foi projetado com a mais recente tecnologia e materiais premium para garantir desempenho e durabilidade ideais.
O PCB é feito de material Rogers RO4003C, conhecido por suas excelentes propriedades elétricas e mecânicas.Possui um processo sem chumbo e pode operar em uma ampla faixa de temperatura de -40 ℃ a +85 ℃, tornando-o adequado para uma variedade de aplicações.
O PCB de dupla face tem uma base de cobre de 35um e possui dielétrico RO4003C com uma espessura de 32 mil (0,813 mm).A espessura da placa acabada é de 0,98 mm, com um peso de cobre acabado de 1 oz (1,4 mils) em todas as camadas.O PCB tem um acabamento superficial de Níquel Eletrolítico e Ouro de Imersão (ENIG), que oferece excelente resistência à corrosão e soldabilidade.
O PCB tem uma dimensão de placa de 42 mm x 65 mm e um traço/espaço mínimo de 12/14 mils.Tem um tamanho mínimo de furo de 16 mils, sem vias cegas ou enterradas.A espessura do revestimento da via é de 1 mil, e a via de 0,5 mm é preenchida com resina e tampada.A máscara de solda superior é verde, enquanto a máscara de solda inferior também é verde.O PCB não possui serigrafia superior ou inferior.
O PCB tem 18 componentes, 27 pads no total e 59 vias.Ele tem 19 pads de furo passante, 8 pads SMT superiores e 0 pads SMT inferiores.Possui 8 redes, e foi utilizado teste elétrico 100% para garantir qualidade e confiabilidade.
Se você tiver alguma dúvida técnica sobre o PCB, entre em contato com Ivy em sales10@bichengpcb.com.Confie na qualidade e confiabilidade deste PCB recém-enviado para suas necessidades de projeto eletrônico.
| Valor Típico RO4003C |
| Propriedade |
RO4003C |
Direção |
Unidades |
Doença |
Método de teste |
| Constante Dielétrica, εProcesso |
3,38±0,05 |
Z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 Linha de tiras presa |
| Constante dielétrica, εDesign |
3,55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de Dissipação,δ |
0,0027
0,0021 |
Z |
|
10 GHz/23 ℃
2,5 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente Térmico de ε |
+40 |
Z |
ppm/℃ |
-50℃ a 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistividade volumétrica |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade superficial |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0,51 mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Módulo de Tração |
19.650 (2.850)
19.450 (2.821) |
x
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistência à tracção |
139(20.2)
100(14,5) |
x
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistência à flexão |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
<0,3 |
X,Y |
mm/m
(mil/polegada) |
após gravação+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
x
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Condutividade térmica |
0,71 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Absorção de umidade |
0,06 |
|
% |
48 horas de imersão 0,060"
temperatura da amostra 50 ℃ |
ASTM D 570 |
| Densidade |
1,79 |
|
g/cm3 |
23℃ |
ASTM D 792 |
| Força da Casca de Cobre |
1.05
(6.0) |
|
N/mm
(pli) |
depois da solda flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N / D |
|
|
|
UL 94 |
| Compatível com processos sem chumbo |
Sim |
|
|
|
|
Material PCB RO4003C: um guia abrangente para aplicações de alta frequência
Se você estiver trabalhando em um projeto eletrônico de alta frequência, a escolha do material de PCB pode aumentar ou diminuir seu desempenho e confiabilidade.Entre os materiais mais populares para tais aplicações está o material PCB RO4003C.Neste guia completo, vamos nos aprofundar neste material, explorando suas propriedades, benefícios e aplicações.
Apresentando o material PCB RO4003C
O material PCB RO4003C é um material laminado de alto desempenho amplamente utilizado em aplicações de alta frequência.É feito de tecido de vidro impregnado com um sistema de resina termofixa e reforçado com enchimento de cerâmica.Esta combinação única de materiais confere ao material PCB RO4003C suas excepcionais propriedades elétricas e mecânicas.
Propriedades do Material PCB RO4003C
O material PCB RO4003C possui uma constante dielétrica de 3,38±0,05 (processo) e 3,55 (design), tornando-o ideal para aplicações de alta frequência que exigem baixa perda de sinal e distorção.Ele também possui um baixo fator de dissipação (tan,δ) de 0,0027 (10 GHz/23℃) e 0,0021 (2,5 GHz/23℃), garantindo atenuação mínima do sinal e baixa perda de inserção.
O material PCB RO4003C tem estabilidade térmica impressionante, com um coeficiente térmico de ε de +40 ppm/℃ (-50℃ a 150℃).Também possui alta resistividade de volume (1,7 x 1010 MΩ.cm) e resistividade de superfície (4,2 x 109 MΩ), garantindo um desempenho confiável mesmo em ambientes hostis.
Benefícios do Material PCB RO4003C
O material PCB RO4003C oferece inúmeras vantagens sobre outros materiais PCB para aplicações de alta frequência.Sua baixa constante dielétrica e baixo fator de dissipação garantem perdas e distorções mínimas de sinal, enquanto sua excelente estabilidade térmica garante um desempenho confiável mesmo em ambientes de alta temperatura.Além disso, o material PCB RO4003C é fácil de usinar, perfurar e chapear, tornando-o um material versátil para uma ampla gama de aplicações.
Aplicações do Material PCB RO4003C
O material PCB RO4003C é amplamente utilizado em aplicações de alta frequência, como comunicações sem fio, radar automotivo, comunicações por satélite e eletrônica militar.Suas excelentes propriedades elétricas e mecânicas o tornam perfeito para aplicações em que a integridade e a confiabilidade do sinal são críticas.
Considerações de projeto para material de PCB RO4003C
Ao projetar um circuito usando material PCB RO4003C, é crucial considerar as propriedades e limitações do material.Por exemplo, sua baixa constante dielétrica pode exigir larguras de traço mais largas e tamanhos de via maiores em comparação com outros materiais de PCB.Também é essencial garantir o aterramento e a blindagem adequados para minimizar a interferência eletromagnética.
Fabricação de material PCB RO4003C
O material de PCB RO4003C pode ser fabricado usando processos de fabricação de PCB padrão, como perfuração, roteamento e revestimento.No entanto, seu alto teor de cerâmica requer cuidados especiais durante o processamento para evitar delaminação ou rachaduras.
Teste e controle de qualidade do material PCB RO4003C
Para garantir a qualidade e confiabilidade do material PCB RO4003C, testes rigorosos e procedimentos de controle de qualidade são necessários.Isso pode incluir testes elétricos, testes térmicos e testes mecânicos para garantir que o material atenda às suas especificações e tenha o desempenho esperado.
Comparação com outros materiais de PCB
Comparado a outros materiais de PCB, como FR-4 ou poliimida, o material de PCB RO4003C oferece desempenho elétrico superior em altas frequências.No entanto, pode ter custo mais elevado e disponibilidade mais limitada em comparação com outros materiais.
Desenvolvimentos futuros em material PCB RO4003C
Como as aplicações de alta frequência continuam a evoluir e se tornar mais exigentes, o desenvolvimento de materiais de PCB novos e aprimorados está em andamento.Uma área de foco para o material PCB RO4003C é o desenvolvimento de versões mais finas e flexíveis que podem atender às demandas de dispositivos eletrônicos de última geração.
Em conclusão, o material PCB RO4003C é um material de alto desempenho que oferece propriedades elétricas e mecânicas excepcionais para aplicações de alta frequência.Sua baixa constante dielétrica, baixo fator de dissipação e excelente estabilidade térmica o tornam a melhor escolha para aplicações onde a integridade e a confiabilidade do sinal são críticas.Ao projetar circuitos usando material PCB RO4003C, é crucial considerar suas propriedades e limitações exclusivas e garantir testes rigorosos e controle de qualidade para garantir seu desempenho e confiabilidade.
