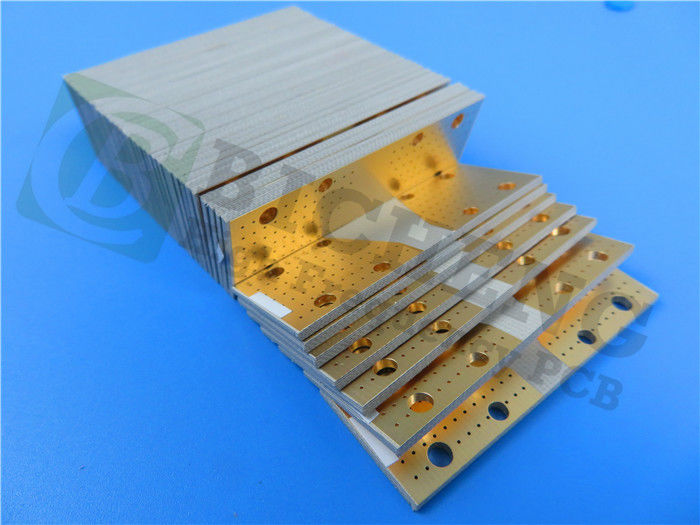

50mil Rogers RO3010 RF PCB Board Placas de circuito de alta frequência

Nossa Placa de Circuito Impresso (PCB) de alto desempenho foi fornecida para aplicações de alta frequência, tornando-a uma excelente escolha para projetos que exigem alta precisão e confiabilidade.Os materiais de PCB usados ​​incluem compósitos PTFE preenchidos com cerâmica Rogers RO3010, conhecidos por sua baixa perda e alto desempenho, com uma constante dielétrica de 10,2 e um fator de dissipação de 0,0024 a 10 GHz.A faixa de temperatura operacional para este material é de -40 ℃ a +85 ℃ e não contém chumbo, tornando-o uma opção ecológica.

A configuração de empilhamento de PCB consiste em duas camadas de base de cobre com espessura de 17um e um material dielétrico de RO3010 com espessura de 50mil.As camadas básicas de cobre são colocadas entre as camadas dielétricas, resultando em uma espessura de placa acabada de 1,35 mm e um peso de Cu acabado de 1 oz (1,4 mils) para todas as camadas.A espessura do via chapeamento é de 1 mil, e o acabamento da superfície é ENIG.Não há serigrafia superior ou inferior e nenhuma serigrafia nas almofadas de solda.

Os detalhes de construção do PCB incluem dimensões de 100 mm x 100 mm, com tolerância de +/- 0,15 mm.O traço/espaço mínimo é de 7/8 mils e o tamanho mínimo do furo é de 0,25 mm.Nenhuma via cega ou enterrada está incluída neste projeto.O PCB tem um total de 93 pads, com 37 pads de passagem, 56 pads SMT superiores e 0 pads SMT inferiores.São 48 vias e 10 redes.O PCB passou por 100% de testes elétricos para garantir sua qualidade.

Por que escolher os compósitos de PTFE preenchidos com cerâmica Rogers RO3010?

A escolha dos materiais desempenha um papel crucial no desempenho e funcionalidade de uma placa de circuito impresso (PCB).Os compósitos PTFE preenchidos com cerâmica Rogers RO3010 foram usados ​​em um projeto de PCB específico para obter alta precisão e confiabilidade em aplicações de alta frequência.

R

Os compósitos de PTFE preenchidos com cerâmica RO3010 da ogers são conhecidos por sua baixa perda e alto desempenho, tornando-os uma excelente escolha para aplicações de alta frequência.A constante dielétrica deste material é 10,2 e o fator de dissipação é 0,0024 a 10 GHz.Além disso, é livre de chumbo, tornando-se uma opção ecológica.Este material pode operar na faixa de temperatura de -40℃ a +85℃.

Outros benefícios do uso de compósitos PTFE preenchidos com cerâmica Rogers RO3010 no projeto de PCB incluem excelente estabilidade térmica, baixa absorção de umidade e alta estabilidade dimensional.Essas propriedades o tornam uma opção confiável para aplicações que exigem desempenho consistente em uma variedade de condições operacionais.

Ao selecionar materiais para PCB, é essencial considerar suas propriedades elétricas, mecânicas e térmicas.Os compósitos de PTFE preenchidos com cerâmica Rogers RO3010 se destacam em todas essas áreas, tornando-os uma escolha popular para aplicações de alta frequência.A baixa perda e o alto desempenho desse material o tornam ideal para aplicações que exigem alta precisão e confiabilidade.

As propriedades físicas deste material também o tornam uma excelente escolha para PCB.Tem um baixo coeficiente de expansão térmica, o que significa que pode manter a sua forma e tamanho ao longo de uma gama de temperaturas.Além disso, sua baixa absorção de umidade o torna uma opção adequada para aplicações que possam estar expostas à umidade ou umidade.

No geral, a escolha dos materiais para PCB é fundamental para determinar o desempenho e a funcionalidade do produto final.Os compósitos de PTFE preenchidos com cerâmica Rogers RO3010 são uma excelente escolha para aplicações de alta frequência que exigem alta precisão e confiabilidade.Suas baixas perdas e alto desempenho, combinados com suas excelentes propriedades térmicas e mecânicas, o tornam uma opção confiável para uma ampla gama de aplicações.
