Detalhes do produto:
|
Destacar: | Blog PCB flexível rígido multicamadas,blog PCB poliimida,placa PCB Tg170 FR-4 |
---|
O que é um PCB rígido-flexível?
Um PCB rígido-flexível (Printed Circuit Board) é um tipo de placa de circuito que combina as características de PCBs rígidos e flexíveis.É constituído por uma placa de circuito flexível integrada com uma ou mais placas de circuito rígidoA parte flexível do PCB é constituída por um material de substrato fino e flexível, como a poliimida, que pode dobrar e torcer-se para caber em espaços apertados ou para se conformar a formas complexas.
A parte rígida do PCB é constituída por um material de placa de circuito mais tradicional, como FR-4 ou um núcleo metálico,que forneça o suporte e a estabilidade necessários para componentes que não possam ser montados diretamente no substrato flexível.
Os PCBs rígidos-flexíveis são comumente usados em aplicações que exigem flexibilidade e durabilidade, como aeronáutica, dispositivos médicos e eletrônicos de consumo.Eles podem reduzir a quantidade de espaço necessária para uma placa de circuito e aumentar a confiabilidade, eliminando a necessidade de conectores e cabos.
Parâmetro e Ficha de dados | |
Tamanho do PCB flexível | 60.22 x 132,27 mm |
Número de camadas | 4 |
Tipo de placa | PCB rígido-flex |
Espessura da placa | 1.6 mm |
Material do quadro | FR-4 1,6 mm / poliimida 25 μm |
Fornecedor de material de tabuleiro | Shengyi |
Tg Valor do material do cartão | 60°C |
Espessura de PTH Cu | ≥ 20 μm |
Espessura da camada interna | 35 μm |
Espessura da superfície Cu | 35 μm |
Cor da cobertura | Camada de cobertura amarela / máscara de solda verde |
Número de coberturas | 2 |
Espessura do revestimento | 25 μm |
Material de endurecimento | - Não. |
Espessura do endurecedor | N/A |
Tipo de tinta de serigrafia | IJR-4000 MW300 |
Fornecedor de filtro de seda | TAIYO |
A cor da tela de seda | Branco |
Número de filtros de seda | 2 |
Teste de descascagem de Coverlay | Não descascável |
Legenda Adesão | 3M 90°C Sem descamação após Min. 3 vezes de ensaio |
Revestimento de superfície | Ouro de imersão |
Espessura do níquel/ouro | Au: 0,03 μm ((min.); Ni 2-4 μm |
RoHS exigido | - Sim, sim. |
Famabilidade | 94-V0 |
Teste de choque térmico | Passagem, -25°C±125°C, 1000 ciclos. |
Estresse térmico | Passagem, 300±5°C, 10 segundos, 3 ciclos, sem delaminação, sem bolhas. |
Função | 100% de aprovação no ensaio elétrico |
Fabricação | Conformidade com as normas IPC-A-600H e IPC-6013C classe 2 |

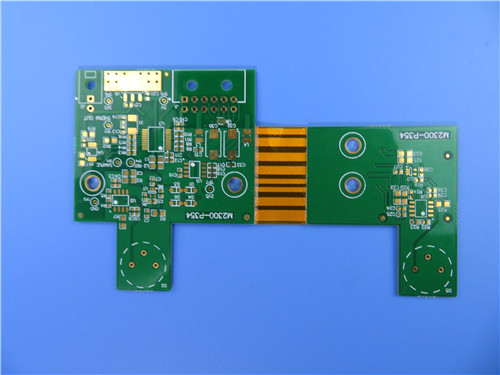

O exemplo de Bicheng
O PCB apresenta um material Tg170 FR-4 e Polyimide com um processo livre de chumbo, tornando-o ecológico e adequado para várias aplicações.tornando-o ideal para aplicações que exigem uma ampla gama de temperaturas de funcionamento.
A configuração de empilhamento do PCB é um PCB rígido-flexível de 4 camadas com um cobre acabado de 35um, um dielétrico FR-4 Tg170 e um núcleo de poliimida sem adesivos.O empilhamento foi otimizado para garantir uma qualidade de sinal ideal e reduzir o ruído e intermitência entre os componentesO uso de poliimida no núcleo do PCB proporciona flexibilidade, tornando-o adequado para aplicações que exigem dobra ou flexão.
Os detalhes de construção do PCB foram cuidadosamente selecionados para garantir um desempenho e uma confiabilidade ideais.O espaço mínimo é de 7/8 milis, e o tamanho mínimo do orifício é de 0,2 mm. A espessura do quadro acabado é de 1,5 mm para a parte rígida e de 0,25 mm para a parte flexível,tornando-o adequado para aplicações que exigem tanto rigidez como flexibilidadeO peso do Cu acabado é de 1 oz (1,4 mils) para todas as camadas, e a espessura do revestimento é de 1 mils.
O acabamento da superfície do PCB é ENIG (Electroless Nickel and Immersion Gold), proporcionando uma excelente soldabilidade e uma superfície plana para a montagem de componentes.O PCB foi submetido a 100% de testes elétricos para garantir a sua qualidade e fiabilidade.
Não é necessária a correspondência de impedância para este projeto, com uma tolerância de +/- 10%. O PCB possui um total de 66 componentes e 152 pads, com 18 pads através de buracos, 64 pads SMT superiores e 70 pads SMT inferiores.Há 87 vias e 26 redes.Um estêncil de pasta de soldadura panelizado é fornecido para o lado superior, e três marcas fiduciárias são fornecidas em tiras de ferramenta.
O tipo de ilustração fornecido para este PCB é o Gerber RS-274-X.
Em conclusão, o PCB rígido-flexível apresentado neste artigo oferece uma solução de alto desempenho para eletrônicos modernos.A sua utilização de Tg170 FR-4 e de material poliimida com um processo livre de chumbo e uma faixa de temperatura de -40°C a +85°C garante um desempenho óptimo e a sua ecologiaA sua configuração e os detalhes da construção são cuidadosamente selecionados para garantir uma qualidade de sinal óptima, reduzir o ruído e a intermitência e proporcionar rigidez e flexibilidade.O PCB foi submetido a 100% de testes elétricos para garantir a sua qualidade e fiabilidade.
